Texas Instruments UCC15240-Q1汽车级隔离式DC/DC模块数据手册

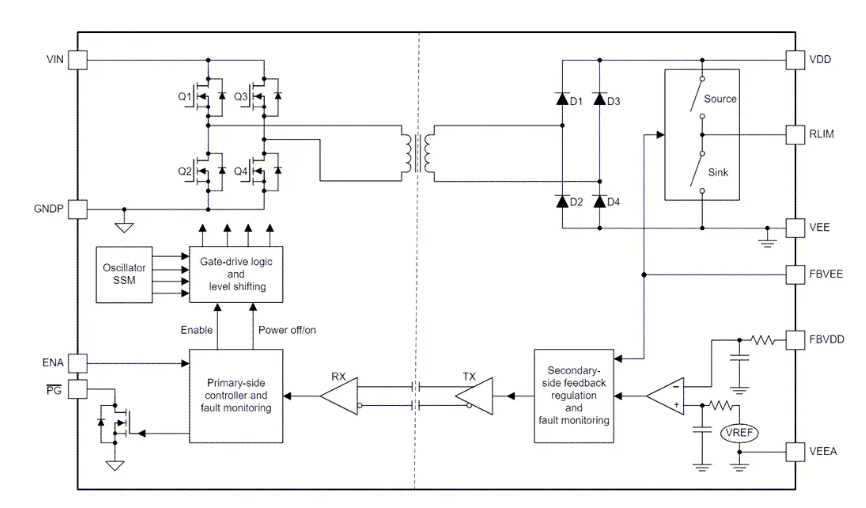

Texas Instruments UCC15240-Q1汽车级隔离式DC/DC模块具有高隔离度，设计用于为IGBT或SiC栅极驱动器供电。UCC15240-Q1将变压器和DC/DC控制器与专有架构相结合，实现了高效率和极低排放。高精度输出电压可提供更好的通道增强功能，从而提高系统效率，同时不会对功率器件栅极造成过大压力。

数据手册：*附件：Texas Instruments UCC15240-Q1汽车级隔离式DC-DC模块数据手册.pdf

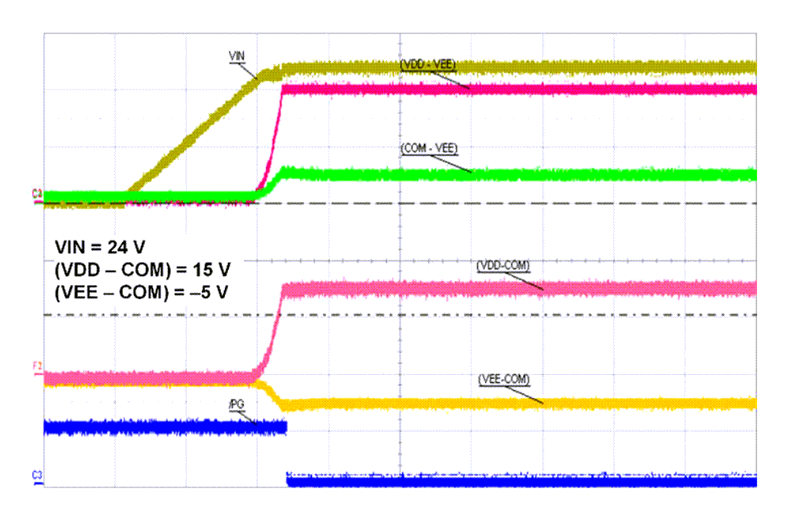

TI UCC15240-Q1以高效率提供高达 2.5W（典型值）的隔离输出功率，只需最少的外部元件，并包括具有额外功能的片上器件保护。该器件的这些功能包括输入欠压锁定、输出电压电源良好比较器、过压锁定、过热关断、软启动定时、可调隔离正负输出电压、开漏输出电源良好引脚和使能引脚。

特性

带隔离变压器的完全集成高密度隔离DC/DC模块
用于驱动IGBT、SiC和Si MOSFET的隔离式DC/DC
输入电压范围为21V至27V，绝对最大值为32V
TA≤85°C时输出功率为 2.5W，TA≤105°C时输出功率为 2.0W。

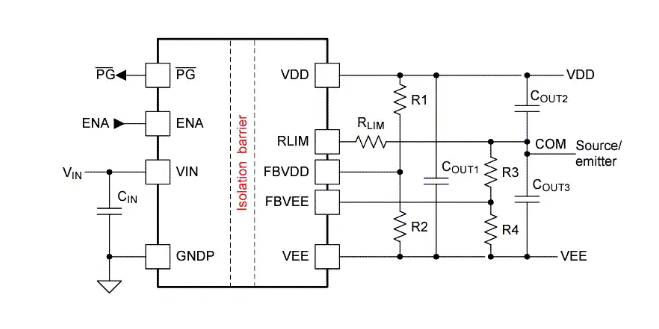

可调单路或双路输出电压（使用电阻器），在整个工作范围内调节精度<±1.3%
采用扩频调制和集成变压器设计，电磁辐射低
使能、电源良好、UVLO、OVLO、软启动、短路、功率限制、欠压、过压和过热保护
CMTI >150kV/?s
符合汽车应用类AEC-Q100标准
- 温度等级1：-40°C≤TJ ≤150°C
- 温度等级1：-40°C≤TA≤125°C~~
可提供功能安全文档来辅助功能安全系统的设计
计划中的安全相关认证
- 5657VPK基本隔离，符合DIN EN IEC标准
- 60747-17 (VDE 0884-17)
- 3000V~~RMS~~ 隔离1分钟，符合UL 1577标准
- 基本绝缘，符合CQC GB4943.1标准
36引脚，宽SSOP封装
