Texas Instruments UCC14130-Q1汽车隔离式直流/直流模块数据手册

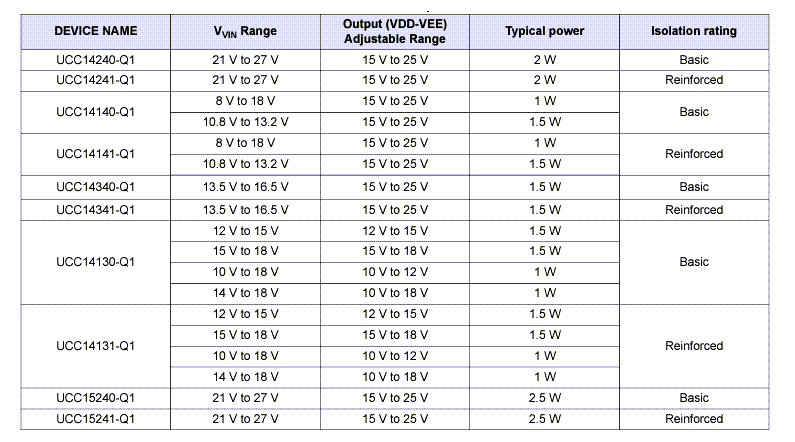

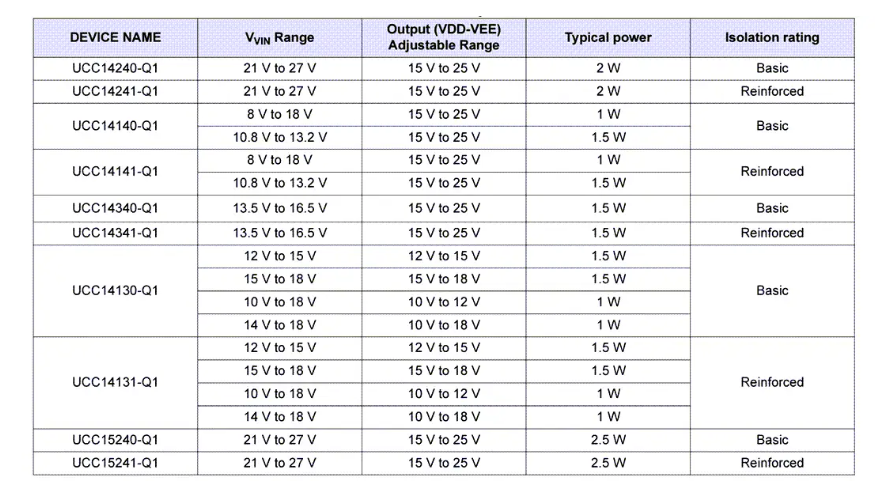

Texas Instruments UCC14130-Q1汽车隔离式直流/直流模块设计用于为GaN、IGBT、SiC或Si栅极驱动器供电。UCC14130-Q1集成了变压器和直流/直流控制器，采用专有架构，实现高效率和低排放。它可以由12V调节输入端提供隔离的12V输出，用于驱动GaN和Si MOSFET；还可以由15V控制输入端提供隔离的15V或18V输出，用于为SiC MOSFET或IGBT的驱动电路提供偏置。高精度可提供更好的通道增强功能，从而提高系统效率，同时不会对功率器件栅极造成过大压力。

数据手册：*附件：Texas Instruments UCC14130-Q1汽车隔离式直流-直流模块数据手册.pdf

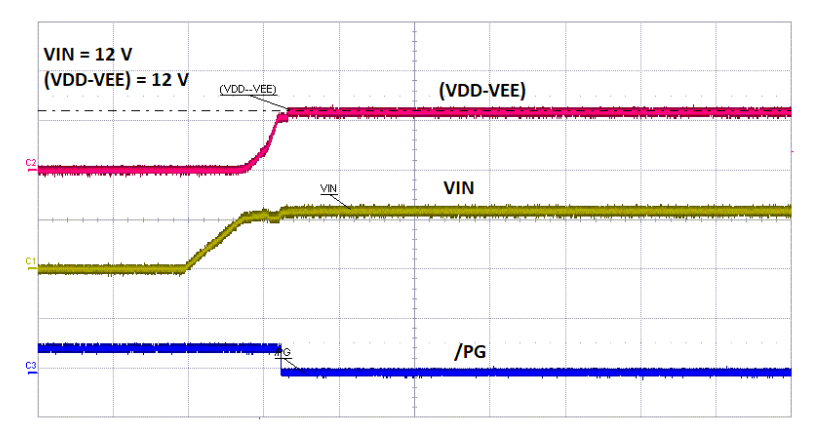

TI UCC14130-Q1能以高效率提供高达1.5 W（典型值）隔离输出功率。UCC14130-Q1只需最少的外部元件，并包含片上器件保护功能。该模块还提供其他功能，如输入欠压和过压锁定、输出电压电源良好比较器、软启动超时、过热关断，以及可调隔离正负输出电压。此外，该器件还提供一个使能引脚和一个开漏输出电源良好引脚。

特性

带隔离变压器的完全集成高密度隔离DC/DC模块
隔离式直流/直流，用于驱动：IGBT、 GaN、SiC和Si MOSFET
输入电压范围：10V至18V，绝对最大值为32V
TA ≤105°C时输出功率：1.5W
10V VIN <18V，TA = 105°C时输出功率：1.0W

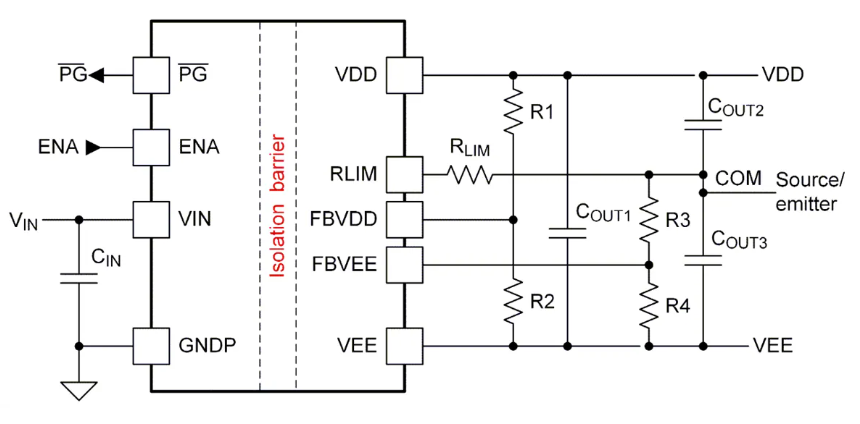

可调节的单路或双路输出电压（使用电阻器），整个工作范围内的调节精度为<±1.3%
采用扩频调制和集成变压器设计，电磁辐射低
使能、电源良好、UVLO、OVLO、软启动、短路、功率限制、欠压、过压和过热保护
CMTI >150kV/?s
符合汽车应用类AEC-Q100标准
- 温度等级1：-40°C ≤ TJ ≤150°C
- 温度等级1：-40°C ≤ TA ≤125°C
可提供功能安全文档来辅助功能安全系统的设计
计划中的安全相关认证
- 5657VPK 基本隔离，符合DIN EN IEC 60747-17 (VDE 0884-17) 标准
- 3000V~~RMS~~ 隔离，持续1分钟，符合UL1577标准
- 基本绝缘，符合CQC GB4943.1标准
36引脚宽SSOP封装
