Texas Instruments UCC14140-Q1 3kV~~RMS~~ 隔离式DC-DC模块是符合汽车标准的高隔离电压DC-DC电源模块，设计用于为IGBT或SiC栅极驱动器供电。UCC14140-Q1集成了变压器和直流-直流控制器，采用专有架构，实现高密度和极低排放。高精度输出电压可提供更好的通道增强，从而提高系统效率，同时不会对功率器件栅极造成过大压力。UCC14140-Q1的输入电压既支持电动汽车宽泛的LiFePO4 电池电压（8V-18V），也支持稳压12V电源轨（10.8V-13.2V），具有不同的输出功率。

数据手册：*附件：Texas Instruments UCC14140-Q1 3kVRMS隔离式直流-直流模块数据手册.pdf

Texas Instruments UCC14140-Q1是一款完全集成的模块，具有片上器件保护功能，需要非常少的外部元件，可提供额外的特性。这些特性包括输入欠压锁定、过压锁定、输出电压电源正常比较器、过热关断、软启动超时、可调隔离式正负输出电压、使能引脚和开漏输出电源正常引脚。

特性

采用隔离变压器的完全集成高密度隔离式直流/直流模块
隔离式直流/直流模块，用于驱动：IGBT、SiC FET

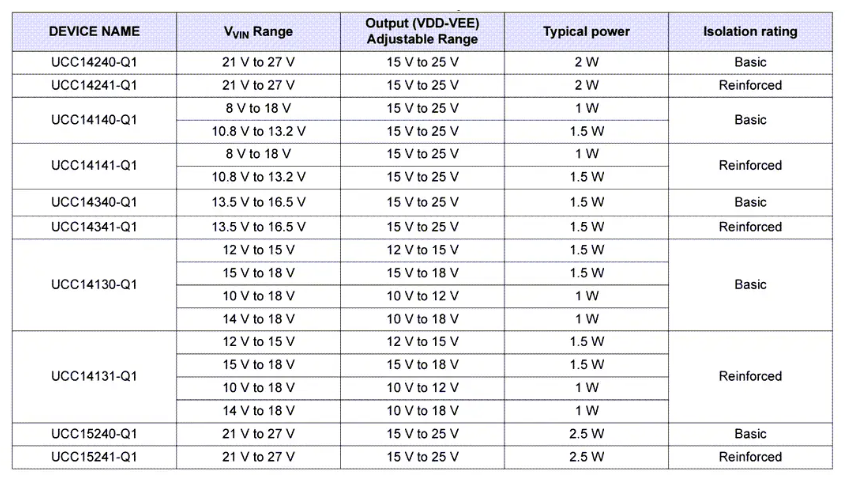

输入电压范围：8V至18V，绝对最大值为32V
用于10.8V < VIN < 13.2V的输出功率：1.5W（TA ≤ 85°C时）
用于8V < VIN < 18V的输出功率：1W（TA ≤ 85°C时）
可调节（VDD 至VEE）输出电压（通过外部电阻器）：在整个温度范围内为15V至25V，调节精度为±1.3%
可调节（COM至VEE）输出电压（通过外部电阻器）：在整个温度范围内为2.5V至（VDD 至VEE），调节精度为±1.3%
使能、电源良好、UVLO、OVLO、软启动、短路、功率限制、欠压、过压和过热保护
采用扩频调制和集成变压器，电磁辐射低
CMTI >150kV/?s
符合汽车应用类AEC-Q100标准
- 温度等级1：-40°C ≤ TJ ≤ 150°C
- 温度等级1：-40°C ≤ TA ≤ 125°C
支持功能安全
- 来辅助功能安全系统设计的文档
计划中的安全相关认证
- 5657VPK 基本隔离，符合DIN EN IEC 60747-17（VDE 0884-17）标准
- 3000V~~RMS~~ 隔离1分钟，符合UL 1577标准
- 基本绝缘，符合CQC GB4943.1标准
36引脚、宽SSOP封装

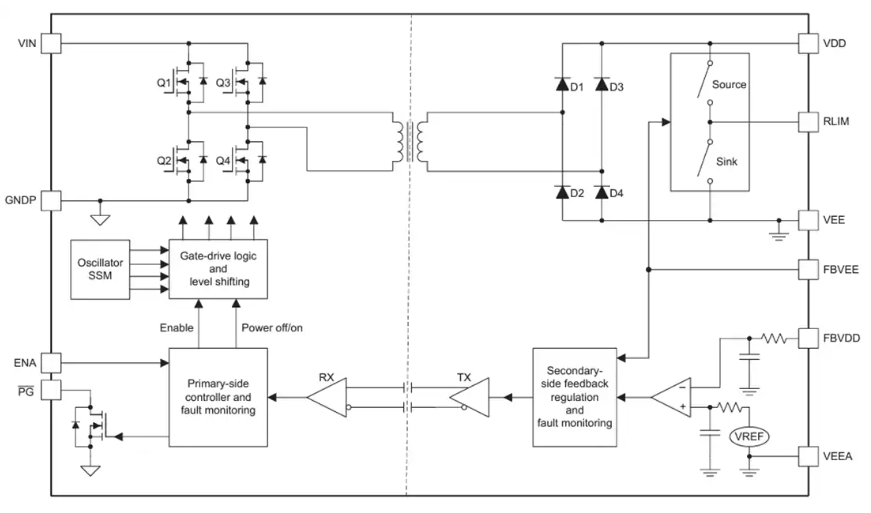

功能框图

德州仪器UCC14140-Q1隔离式DC/DC模块技术解析与应用指南

一、模块概述?

UCC14140-Q1是德州仪器推出的汽车级高密度隔离DC/DC电源模块，专为电动汽车/混合动力汽车（EV/HEV）逆变器、电机控制以及工业驱动系统设计。该模块集成变压器和控制器，具有以下核心特性：

?高集成度?：36引脚SSOP封装（12.83mm×7.5mm），内置变压器实现>3kVRMS隔离
?宽输入范围?：支持8V-18V输入（兼容12V电池系统），10.8V-13.2V时输出功率1.5W
?双路可调输出?：
- (VDD-VEE)电压范围15V-25V，精度±1.3%
- (COM-VEE)电压范围2.5V至(VDD-VEE)，精度±1.3%
?安全认证?：符合AEC-Q100 Grade 1标准，计划通过UL1577、VDE0884-17等隔离认证

?二、关键技术创新?

?1. 磁隔离架构?

?集成MagLam变压器?：采用专有叠层磁芯技术，实现16MHz高频开关与低EMI特性
?超高CMTI性能?：±150kV/μs共模瞬态抗扰度，适应SiC/GaN器件高速开关场景
?双芯片冗余设计?：通过两套独立霍尔传感器实现XYZ三轴磁场检测

?2. 智能功率管理?

?动态功率分配?：输入电压自适应调节（8V-18V时1W，10.8V-13.2V时1.5W）
?双重保护机制?：
- 输入欠压锁定（UVLO）：7.8V（上升）/7V（下降）
- 输出过压保护（OVP）：(VDD-VEE)阈值31V

?3. 汽车级可靠性?

?工作温度范围?：-40℃至150℃（结温）
?故障监测?：集成电源正常（PG）信号、温度监控和看门狗定时器

三、典型应用电路设计?

?1. 关键元件选型建议?

?输入滤波?：0.1μF陶瓷电容（靠近VIN引脚）并联20μF电解电容
?反馈网络?：
- VDD调节：RFBVDD_TOP=40.2kΩ, RFBVDD_BOT=5.1kΩ（设定25V输出）
- COM调节：RFBVEE_TOP=10kΩ, RFBVEE_BOT=10kΩ（设定-5V输出）
