德州仪器AWR2944EVM雷达传感器评估模块技术解析与应用指南

Texas Instruments AWR2944EVM雷达传感器评估模块 (evm) 是一个简单易用的平台，用于评估AWR2944毫米波片上系统 (SoC) 雷达传感器，可直接连接DCA1000EVM（单独出售）。Texas Instruments AWR2944EVM套件包含开始开发软件所需的一切，用于片上C66x数字信号处理器 (DSP)、Arm? Cortex?-R5F控制器和硬件加速器 (HWA 2.0)。还包括用于编程和调试的板载仿真，以及用于快速集成简单用户界面的板载按钮和LED。

数据手册：*附件：Texas Instruments AWR2944EVM雷达传感器评估模块数据手册.pdf

特性

• 76GHz至81GHz毫米波雷达传感器
• 板载四发射四接收 (4TX/4RX) 天线
• 片上C66x DSP内核和Arm Cortex-R5F控制器
• 片上硬件加速器 (HWA 2.0)
• 直接连接 [DCA1000EVM]

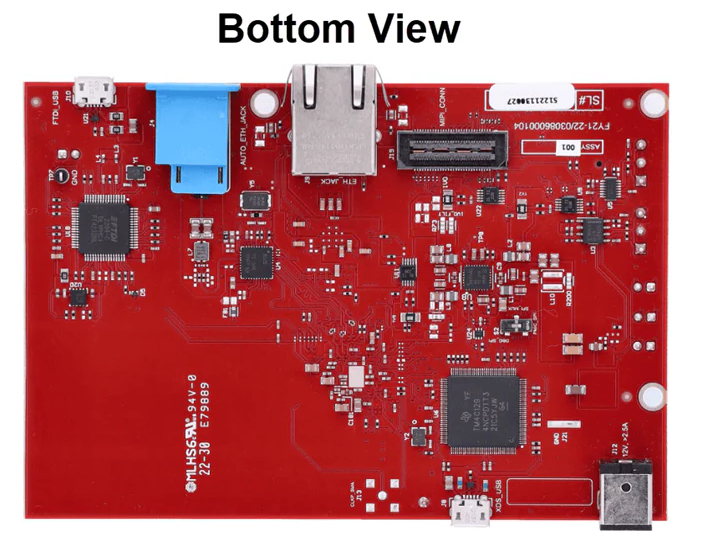

板布局

?德州仪器AWR2944EVM雷达传感器评估模块技术解析与应用指南

一、模块概述?

AWR2944EVM是德州仪器（TI）推出的毫米波雷达传感器评估模块，基于?AWR2944/AWR2944P?系统级芯片（SoC），支持76-81GHz频段，集成4发射4接收（4TX/4RX）天线阵列。该模块专为汽车ADAS、工业传感等应用设计，提供完整的硬件开发平台与软件支持，包含：

• 车载级PMIC电源管理（LP877451-Q1）
• 双CAN-FD接口（TCAN1042/TCAN1043）
• 千兆以太网（DP83867E/DP83TG720S）
• 板载XDS110仿真器与FTDI调试接口

?二、核心特性?

1. ?毫米波雷达性能?
   • 工作频段：76-81GHz，支持FMCW调频连续波
   • 天线设计：4TX/4RX虚拟阵列，峰值增益13dBi，水平波束宽度±30°（3dB）
   • 处理核心：集成C66x DSP、ARM Cortex-R5F及硬件加速器（HWA 2.0/2.1）
2. ?丰富外设接口?
   • ?数据采集?：60针MIPI连接器（J19）支持CSI-2/LVDS数据流，可连接DCA1000EVM实现高速数据捕获
   • ?通信接口?：双CAN-FD（J2/J3）、RJ45以太网（J9）、MATEnet车载以太网（J4）
   • ?调试接口?：XDS110仿真器（J8）、FTDI多协议调试端口（J10）
3. ?安全与冗余设计?
   • 符合ASIL-C功能安全要求
   • 板载电流/温度监控（INA226/TMP112）
   • SOP跳线（J17/J18/J20）支持多种启动模式（开发/功能/烧录）

?三、硬件架构解析?

?1. 电源管理?

• ?输入?：12V/2.5A DC电源（PJ-063AH接口）
• ?架构?：
  • LP877451-Q1 PMIC生成1.0V/1.2V/1.8V/3.3V多路电源
  • 关键电压轨配备INA226电流传感器（精度±0.5%）

?2. 射频与天线设计?

• ?天线布局?：
  • 发射端：4通道间距λ/2（2.5mm）
  • 接收端：虚拟阵列间距0.8λ
• ?辐射特性?：
  • 水平面3dB波束宽度：±30°
  • 俯仰面3dB波束宽度：±3°

?3. 关键连接器?

• ? MIPI 60针（J19） ?：JTAG/CSI-2信号路由，支持外部仿真器接入
• ? 调试60针（J7） ?：LVDS数据输出至DCA1000EVM，含SPI/I2C/GPADC信号
• ?USB接口?：
  • J8（XDS110）：固件烧录与日志输出
  • J10（FTDI）：SPI/I2C实时调试

?四、软件开发支持?

1. ?mmWave SDK?
   • 提供雷达信号处理链参考代码（FFT/CFAR/DOA估计）
   • 支持C66x DSP与R5F核协同调度
2. ?快速启动演示?
   • 开箱即用（OOB）Demo：
     • 物体检测距离分辨率：≤4cm
     • 速度检测范围：±50m/s
3. ?调试工具链?
   • CCS集成开发环境
   • 实时频谱分析工具（基于DCA1000EVM）

?五、典型应用场景?

1. ?汽车ADAS?
   • 前向雷达：支持ACC/AEB功能开发
   • 角雷达：盲区监测（BSD）与变道辅助（LCA）
2. ?工业传感?
   • 液位检测：精度±1mm（80GHz频段）
   • 人员计数：基于微多普勒特征分析

?六、设计注意事项?

• ?EMC合规?：
  • 欧盟RED指令要求：操作时需保持20cm人机间距
  • 避免同时启用多TX通道（PSD需≤-3dBm/MHz）
• ?散热管理?：
  • 持续工作时PMIC温升≤25℃（环境温度25℃）
• ?时钟配置?：
  • 默认40MHz晶振，可通过SOP[4:3]跳线切换至50MHZ
