?REF200 双电流源与电流接收器技术文档摘要
?1. 核心特性?
- ?完全浮置设计?：无需电源或接地连接，各模块通过介质隔离实现电气独立。
- ?高精度输出?：提供两路100 ?A电流源（精度±0.5%）及一个电流镜像模块，支持50 ?A至400 ?A多档配置。
- ?宽电压兼容范围?：2.5 V至40 V工作电压，温度系数低至±25 ppm/°C。
- ?封装与尺寸?：SOIC-8封装，尺寸3.91 mm × 4.90 mm。
?2. 关键应用场景?

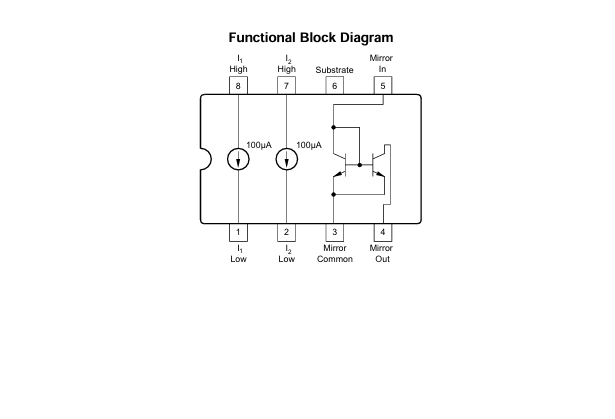

?3. 功能模块详解?
- ?电流源/接收器?：两路独立100 ?A源，可并联实现更高电流（如200 ?A、400 ?A）。
- ?电流镜像?：增益0.995–1.005，支持0–250 ?A线性范围，带宽5 MHz。
- ?保护机制?：反向电压耐受6 V/350 ?A，建议添加二极管保护（如1N4148）。
?4. 典型电路设计?
- ?RTD温度测量?：3线制RTD配100 ?A激励，通过INA326放大器实现电阻-电压转换（图11）。
- ?可调电流源?：结合运放（如OPA602）扩展输出至1 nA–1 mA（图25）。
- ?波形生成?：三角波/方波发生器（图27）、精密占空比调制器（图28）。

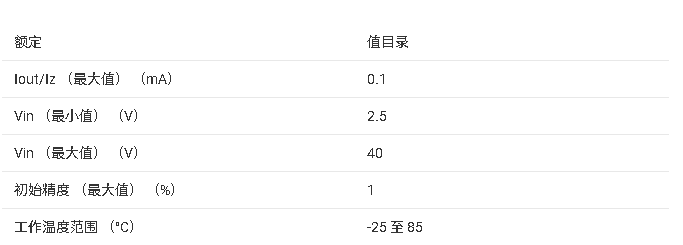

?5. 性能参数?
- ?电流源?：输出阻抗20 MΩ（典型），噪声0.1–10 Hz带宽下100 nA峰峰值。
- ?镜像模块?：非线性度±0.05%，输入电压1.4 V（典型）。
?6. 布局与散热建议?
?7. 文档支持?
- 关联设计指南：RTD至电压参考设计（TIDU969）、电流源应用手册（SBOA046）。
