Texas Instruments TPSM86325x 3A同步降压模块是简单易用、高效、高功率密度同步降压模块。该器件具有3V至17V的输入电压范围，支持高达3A的连续电流。TPSM86325x采用D-CAP3控制模式提供快速瞬态响应，并支持低ESR输出电容器，无需外部补偿。该器件支持以最大95%的高占空比运行。

数据手册：*附件：Texas Instruments TPSM86325x 3A同步降压模块数据手册.pdf

Texas Instruments TPSM8632522在Eco-mode下运行，可在轻负载时保持高效率。TPSM863257采用FCCM模式运行，可在所有负载条件下保持相同的频率和较低的输出纹波。该器件集成了全面的断续模式OVP、OCP、UVLO、OTP和UVP保护。该器件采用QFN封装。额定结温范围为-40°C至125 °C。

特性

• 配置用于各种应用
  • 输入电压范围：3 V至17 V
  • 输出电压范围：0.6V至10V（TPSM863252）
  • 输出电压范围：0.6V至5.5V (TPSM863257)
  • 固定输出电压：3.3V (TPSM863253)
  • 基准电压：0.6V
  • 参考精度：±1%（25 °C时）
  • 参考精度：±1.5%（-40°C至+125°C时）
  • 集成55 mΩ和24 mΩ MOSFET
  • 低静态电流：100 μA
  • 开关频率：1.2MHz
  • 最高95%的占空比下运行
  • 精密EN阈值电压
  • 固定软启动时间：1.6 ms（典型值）
• 简单易用，设计尺寸小
  • 轻负载下：TPSM863252为Eco-mode；TPSM863257和TPSM863253为FCCM模式
  • 快速瞬态D-CAP3?控制模式
  • 通过集成自举电容器和电感器轻松布局
  • 支持预偏置输出电压启动
  • 非锁存OV、OT和UVLO保护
  • 逐周期OC和NOC保护
  • 工作结温范围：-40 °C至125 °C
  • 3.3mm × 4mm × 2mm QFN封装

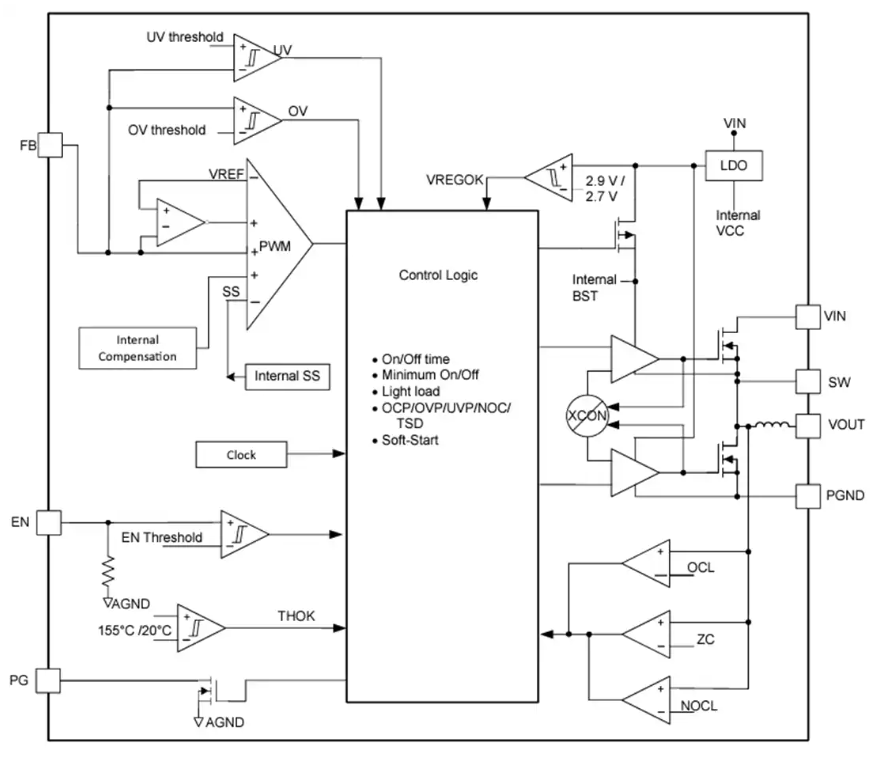

功能框图

德州仪器TPSM86325x系列3A同步降压模块技术解析

一、产品概述

德州仪器(TI)的TPSM86325x系列是一组3V至17V输入、3A输出的同步降压电源模块，包含TPSM863252、TPSM863253和TPSM863257三款型号。该系列采用QFN-FCMOD封装(3.3mm×4mm×2mm)，具有高效率、高功率密度和易用性特点。

二、关键特性

1. 电气特性

• ?宽输入电压范围?：3V至17V工作输入，耐受电压高达40V
• ?可调输出范围?：
  • TPSM863252：0.6V至10V
  • TPSM863257：0.6V至5.5V
  • TPSM863253：固定3.3V输出
• ?高精度控制?：
  • ±1%参考电压精度(25°C)
  • ±1.5%全温度范围精度(-40°C至125°C)
• ?高效率设计?：
  • 集成55mΩ(高边)和24mΩ(低边)MOSFET
  • 最大95%占空比工作能力
  • Eco模式(TPSM863252)和FCCM模式(TPSM863253/257)

2. 控制特性

• D-CAP3?自适应导通时间控制模式
• 1.2MHz开关频率(可升至2MHz)
• 1.6ms固定软启动时间
• 支持预偏置启动

3. 保护功能

• 输入欠压锁定(UVLO)
• 输出过压保护(OVP)
• 过流保护(OCP)和负过流保护(NOC)
• 热关断保护(OTP)
• 输出欠压保护(UVP)

三、应用领域

1. ?网络与服务器电源?：为ASIC/FPGA供电
2. ?AC/DC适配器?：二次降压转换
3. ?工厂自动化设备?：PLC/I/O模块供电
4. ?测试测量仪器?：精密电源轨
5. ?通信基础设施?：基站射频单元供电

四、引脚功能分析

五、工作模式

1. Eco模式(TPSM863252)

• 轻载时自动进入断续导通模式(DCM)
• 频率随负载降低而降低
• 优化轻载效率(典型静态电流100μA)

2. FCCM模式(TPSM863253/257)

• 强制连续导通模式
• 全负载范围固定频率工作
• 降低输出纹波但轻载效率较低

六、热性能

• 结温范围：-40°C至125°C
• 热阻(典型值)：
  • 结到环境(RθJA)：61.3°C/W
  • 结到板(RθJB)：20°C/W
• 热关断阈值：155°C(20°C迟滞)
