Texas Instruments bq25173-Q1EVM线性充电器评估模块 (EVM) 设计用于评估和测试bq25173-Q1器件的各种工作模式。bq25173-Q1EVM包含bq25173-Q1 IC和bq25173-Q1 IC以及操作该评估板所需的支持电路。2.5V和5V设置仅需一个外部电源，对应1S和2S。充电电压VREG可设置为四个值：2.5V和5V（J7）以及7.5V和10V（R18和R17）。Texas Instruments bq25173-Q1EVM的充电电流由R3 (ISET) 值设置，电流范围为10mA至800mA。JP3选择400mA的固定值。

数据手册：*附件：Texas Instruments bq25173-Q1EVM线性充电器评估模块数据手册.pdf

特性

完整的解决方案，用于评估能够为1节至4节超级电容器提供高达800mA充电电流的小尺寸线性充电器
板上设有两个超级电容器，2节电池配置，每个电容器10F 2.5V，在5V电压下总共5F
可在10mA至800mA的宽范围内调整充电电流，还可提供400mA的固定选项
可为1S和2S设置电压
- 使用跳线设置2.5V和5V
- 使用电阻器和短路焊盘设置3S和4S电压

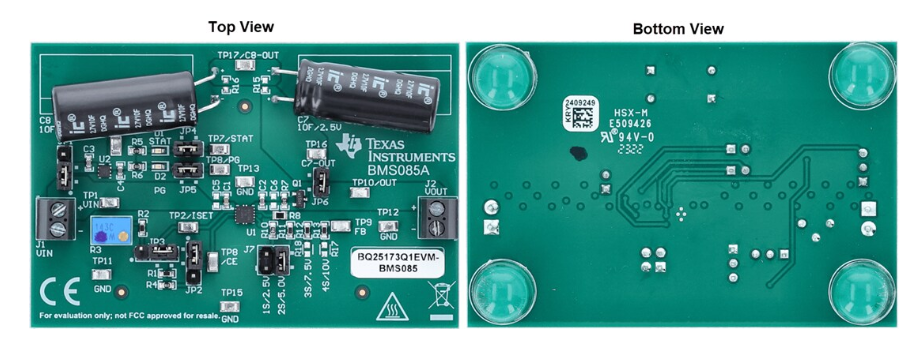

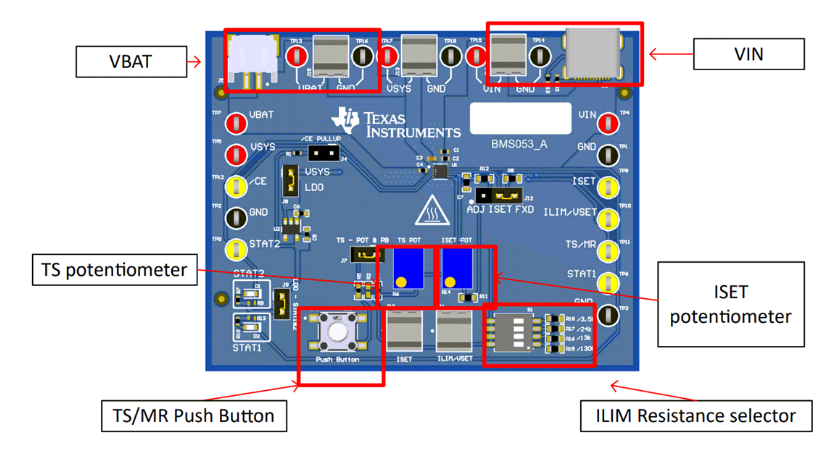

板布局

德州仪器BQ25173-Q1EVM线性充电器评估模块技术解析

一、产品概述

BQ25173-Q1EVM是德州仪器(TI)推出的用于评估BQ25173-Q1 IC性能的评估模块，该模块包含BQ25173-Q1 IC、LDO TPS7B8133和支持电路。这款线性充电器专为1-4节超级电容设计，具有以下核心特性：

?宽输入电压范围?：3V至18V工作输入电压，耐受电压高达40V
?可编程充电电流?：通过外部电阻设置10mA至800mA充电电流
?多电压输出?：支持2.5V、5V、7.5V和10V四种充电电压配置
?安全特性?：支持从0V开始充电，具备完善的保护功能

二、硬件架构分析

1. 核心组件

?主控芯片?：BQ25173-Q1线性充电IC
?辅助电源?：TPS7B8133QDRVQ1 LDO稳压器（提供3.3V辅助电源）
?储能元件?：两个10F/2.7V超级电容串联组成5F/5V电容组

2. 关键接口设计

?电源接口?：
- J1(VIN/GND)：外部电源输入，最大工作电压18V
- J2(OUT+/GND-)：超级电容连接端子
?控制接口?：
- JP2(CE)：充电使能控制（默认ON）
- JP3：充电电流设置（固定400mA或通过R3调节）
- JP7：电压选择（2.5V/5V）

3. 保护电路

输入过压保护(OVP)：触发阈值18V-40V
热关断保护：125°C开始降额，150°C完全关闭
状态指示：PG（电源正常）和STAT（状态）LED

三、典型配置参数

1. 默认硬件设置

参数	配置值	说明
充电电压	5V	通过JP7选择2S配置
充电电流	400mA	通过JP3选择固定模式
输入电压	6V	推荐工作电压
超级电容	5F/5V	两个10F电容串联
