昂科烧录器支持Giantec聚辰半导体的车规级EEPROM GT24C64E-2UDL

作为芯片烧录领域的领导者，昂科技术在推出新版烧录软件之际，也对外宣布其兼容芯片型号列表得到了扩充。在新增的型号中，聚辰半导体的车规级EEPROM GT24C64E-2UDL赫然在列，该芯片现已能够被昂科的通用烧录平台AP8000所支持。
GT24C64E-2UDL是一款64K位串行EEPROM汽车级器件，工作温度最高可达105°C。该器件符合汽车标准AEC - Q100 2级所定义的极高可靠性要求。其内部包含一个64K位（8192×8）的存储阵列，按每页32字节组织。
这款 EEPROM 工作电压范围宽，为1.7V至5.5V，运行速度可达1MHz，适用于大多数应用场景。产品具备低功耗运行特性和低待机电流。器件采用无铅、符合RoHS标准、无卤素或绿色封装，可选封装类型包括8引脚SOIC、TSSOP和UDFN。
GT24C64E-2UDL兼容标准I2C总线协议。这种简单的总线由串行时钟（SCL）和串行数据（SDA）信号组成。利用该总线协议，主设备（如微控制器）通常可以控制一个或多个从设备。SDA线上的位流包含一系列字节，这些字节用于标识特定的从设备、指令、该从设备内的地址以及相应的一系列数据。GT24C64E-2UDL还通过WP引脚提供写保护功能，以防止覆盖存储阵列中存储的数据。
为避免状态机在上电序列或电源反复开关过程中进入错误状态，器件内置了上电复位电路。上电期间，在电源电压（VCC）达到复位阈值电压以上的稳定水平之前，器件不会响应任何指令。一旦VCC超过上电复位阈值，器件将复位并进入待机模式。这也能避免在上电阶段发生意外的写操作。在断电过程中，当VCC降至上电复位阈值电压以下时，器件将进入待机模式。此外，在接收停止命令后，若没有内部写操作正在进行，器件也将进入待机模式。不过，只有当VCC在其工作电压范围内时，发送命令才是有效的。
该产品还可选配一个额外的32字节页面（标识页面）。标识页面可用于存储敏感的应用参数，这些参数（日后）可被永久锁定为只读模式。

GT24C64E-2UDL

特征
? 双线串行接口，兼容I2CTM
– 双向数据传输协议
? 宽电压工作范围
– 电源电压（VCC）= 1.7V至5.5V
? 速度：1MHz（1.7V~5.5V）
? 待机电流（最大值）：10μA（5.5V时）
? 工作电流（最大值）：2mA（5.5V时）
? 具备连续读取和随机读取功能
? 存储器组织：64Kb（8192×8）
? 页面大小：32字节
? 页写入模式
– 支持部分页写入
– 附加可写锁定页面（标识页面）
? 自定时写入周期：4ms（最大值）
? 耐久性
– 在25°C时可承受400万次写入循环
– 在85°C时可承受120万次写入循环
? 数据保留时间
– 在25°C时可达100年
? 符合AEC-Q100 2级标准
? 封装形式：SOIC、TSSOP和UDFN
? 静电放电（ESD）防护：±8000V
? 无铅、符合RoHS标准、无卤素、绿色环保
? 输入端具备噪声抗扰性，且带有施密特触发器

内部框图

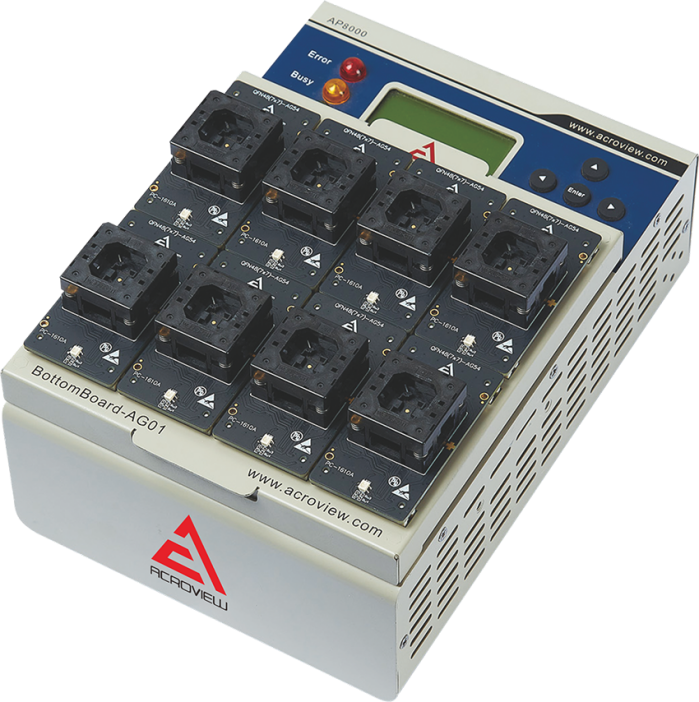

昂科技术自主研发的AP8000万用烧录器，已成为行业内具有标杆意义的专业烧录解决方案。该设备支持灵活可调的一拖一及一拖八配置模式，并提供在线、离线双工作模式，尤其针对eMMC、UFS等存储芯片开发了专属烧录方案，可全面覆盖聚辰半导体全系列芯片的裸片离线烧录与在板烧录需求。AP8000采用主机、底板、适配座三大核心模块的创新模块化设计，赋予设备出色的兼容性与扩展能力。作为通用型烧录平台，其不仅能适配市场上各类可编程芯片，更以稳定高效的性能表现，成为昂科自动化批量烧录设备IPS5800S的核心组件，可高效处理大规模芯片烧录任务，满足量产需求。

AP8000_通用烧录器_昂科烧录器

AP8000主机具备灵活的连接方式，同时配备USB和NET接口，可实现多台编程器的便捷组网。通过组网功能，用户能够轻松实现多台编程器的同步控制，高效开展并行烧录作业。在安全性方面，主机内置智能安全保护电路，可实时监测芯片放置状态与电路连接情况，一旦检测到芯片反插、短路等异常，将立即触发断电保护机制，全方位守护芯片和编程器的安全运行。主机内部搭载高速FPGA芯片，大幅提升数据传输与处理效率，确保烧录过程流畅高效。为增强使用便捷性，主机背部设置SD卡槽，用户只需将PC端生成的工程文件存储至SD卡，并插入卡槽，即可通过编程器实体按键完成文件选择、加载与烧录操作，实现脱离PC的独立运行。这一设计不仅降低了对计算机硬件配置的依赖，还简化了工作环境搭建流程，显著提升操作灵活性。
在扩展性与兼容性上，AP8000采用底板与适配板模块化组合设计，有效拓展主机功能边界。目前，该设备已实现对全主流半导体厂商产品的支持，覆盖CHIPONE, EON, SIMCom, NPRDIC, Cmsemicon等知名品牌。其支持器件类型广泛，涵盖NAND, NOR, MCU, CPLD, FPGA, EMMC等，并全面兼容Intel Hex, Motorola S, Binary, POF等多种行业标准文件格式，为用户提供一站式、全场景的芯片烧录解决方案。
