Texas Instruments UCC27442-Q1双通道高速低侧栅极驱动器可有效驱动MOSFET和GaN电源开关。UCC 27442-Q1的典型峰值驱动强度为4A，可缩短电源开关的上升和下降时间，从而降低开关损耗并提高效率。UCC27442-Q1快速传播延迟（典型值为18ns）通过改进系统的死区时间优化、脉冲宽度利用、控制环路响应和瞬态性能来提高功率级效率。

数据手册：*附件：Texas Instruments UCC27442-Q1高速低侧栅极驱动器数据手册.pdf

Texas Instruments UCC27442-Q1可处理其输入端的–5V电压，通过平缓的接地弹跳提高系统稳健性。输入可连接到大多数控制器输出，以实现最大控制灵活性。独立使能信号支持独立于主控制逻辑控制功率级。在发生系统故障时，栅极驱动器可以通过下拉使能快速关断。许多高频开关电源在功率器件的栅极处有噪声，噪声可注入栅极驱动器上的输出引脚，导致驱动器发生故障。该器件的瞬态反向电流和反向电压能力使其能够承受功率器件或脉冲变压器栅极上的噪声并避免驱动器故障。

特性

• 符合汽车应用标准
• 下列性能符合AEC-Q100标准：
  • 器件温度1级（-40°C至125°C环境工作温度范围）
  • 器件人体模型 (HBM) 静电放电 (ESD) 分类等级H2
  • 器件充电器件模型 (CDM) ESD分类等级C6
• 每个通道的拉电流和灌电流均为4A（典型值）
• INA和INB输入引脚，能够处理–5V电压
• 绝对最大VDD电压：20V
• 宽VDD工作电压范围：4.5V至18V
• 两个独立的栅极驱动通道
• 各输出有独立的使能功能
• 快速传播延迟（典型值为18ns）
• 快速上升和下降时间（典型值分别为11ns和7ns）
• 两个通道间典型延迟匹配：1ns
• SOIC-8和VSSOP-8 PowerPAD?封装选项
• 工作结温范围：–40°C至125°C

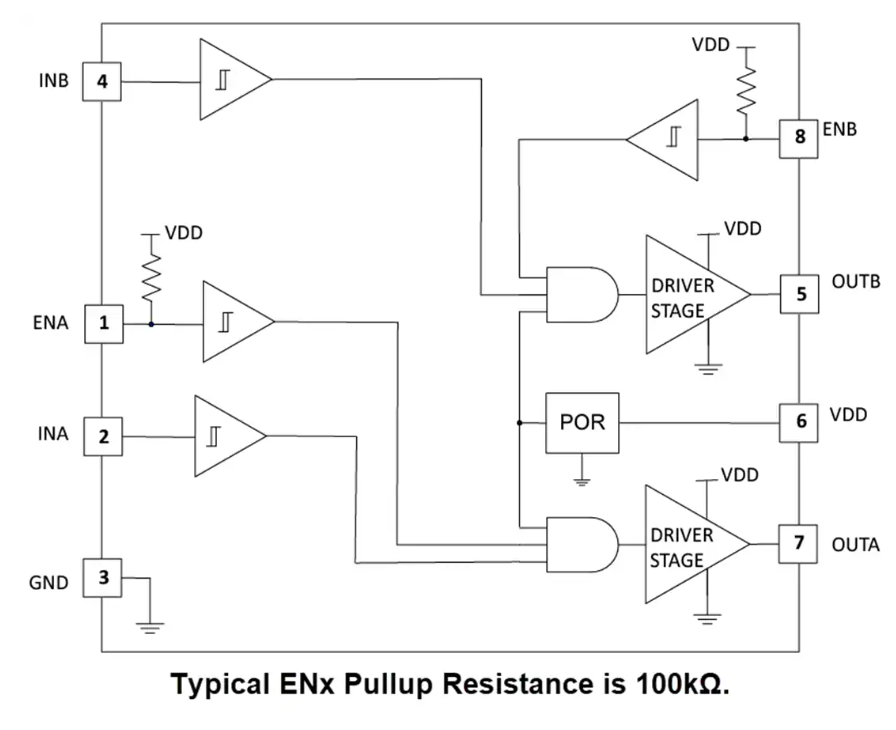

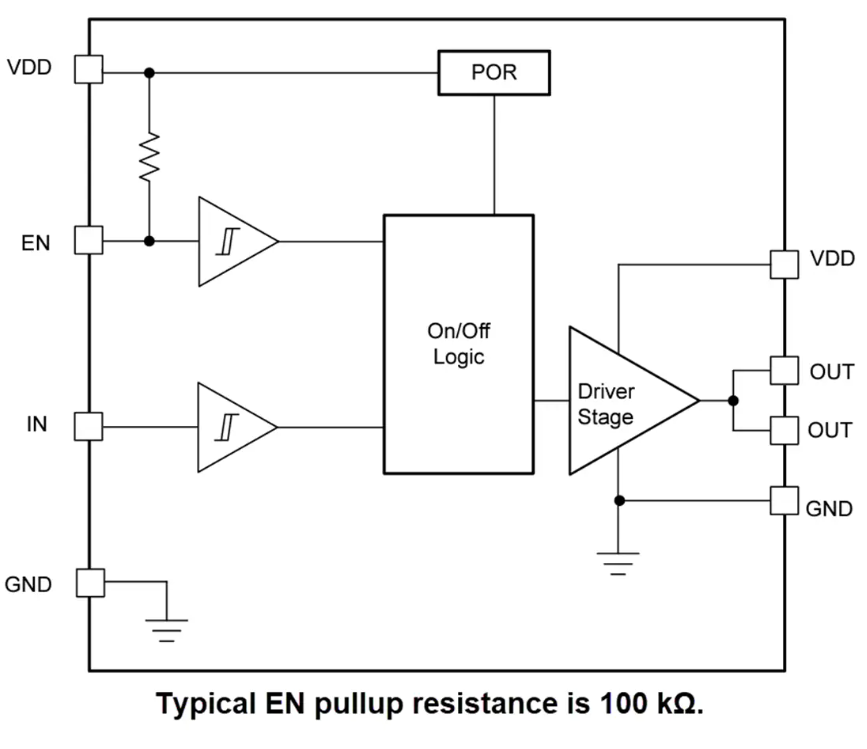

功能框图

UCC27444-Q1高速低侧栅极驱动器技术解析与应用指南

一、产品概述

Texas Instruments UCC27444-Q1是一款符合AEC-Q100 Grade 1认证(-40°C至+125°C)的汽车级双通道低侧栅极驱动器，采用SOIC8和VSSOP8 PowerPAD?封装。该器件具有4A峰值驱动电流、18ns典型传播延迟和1ns通道间延迟匹配特性，专为汽车开关电源、DC/DC转换器和电机驱动应用设计。

二、关键特性

1. 驱动性能参数

• ?双通道独立驱动?：每通道4A峰值源电流和4A峰值灌电流能力
• ?超高速响应?：典型上升时间11ns，下降时间7ns
• ?精确时序控制?：通道间延迟匹配仅1ns（典型值）
• ?宽输入电压范围?：4.5V至18V工作电压，支持-5V输入容限

2. 安全与可靠性

• ?输入保护?：INA/INB引脚可承受-5V至VDD+0.3V电压
• ?ESD防护?：HBM 2000V，CDM 1000V（符合AEC-Q100标准）
• ?热保护?：工作结温范围-40°C至125°C

3. 控制功能

• ? 独立使能引脚(ENx) ?：每个通道可单独关断
• ?TTL兼容输入?：高电平阈值2.2V(典型)，低电平阈值1.2V(典型)
• ?内部上拉电阻?：ENx引脚默认上拉至VDD

三、功能框图与引脚配置

1. 引脚功能说明

2. 内部结构特点

• ?P沟道上拉结构?：优化米勒平台期间的驱动能力
• ?快速关断路径?：低阻抗N沟道下拉MOSFET
• ?电源监控?：内置POR功能(VDD_ON典型3V，滞后300mV)

四、选型与替代建议

1. 器件对比

2. 替代注意事项

1. 确认系统电压范围匹配
2. 检查封装兼容性（PowerPAD需特殊处理）
3. 评估热性能需求

五、常见问题解决方案

问题1：输出振荡

?解决方案?：

• 增加栅极电阻（1-10Ω）
• 优化PCB布局，减少寄生电感
• 检查VDD去耦电容是否足够

问题2：过热保护触发

?排查步骤?：

1. 测量实际开关频率
2. 计算功率管Qg对应的功耗
3. 检查散热设计
