Texas Instruments BQ25185线性电池充电器IC是一款单节、1A独立线性电池充电器，具有电源路径和太阳能输入支持。该线性充电器IC专注于小解决方案尺寸和低静态电流，以延长电池寿命。BQ25185充电器具有3V至18V的工作输入电压范围、25V的耐受输入电压、高达3.125A的系统负载和4.5V的稳压系统电压（SYS）。BQ25185充电器IC使用标准锂离子或磷酸铁锂~~充电配置，具有三个阶段：预充电、恒流和恒压。该电池充电器IC采用小型无引线封装，并带有导热垫，可提供良好的热性能。典型应用包括TWS耳机和充电盒、智能眼镜、AR、VR、可穿戴设备、零售自动化和支付以及楼宇自动化。

数据手册：*附件：Texas Instruments BQ25185线性电池充电器IC数据手册.pdf

特性

1A线性电池充电器：
- 3V至18V输入电压工作范围
- 可耐受25V的输入电压
- 外部电阻器可编程操作
  - ILIM/VSET将电池调节电压设置为3.6V、3.65V、4.02V、4.1V、4.2V、4.35V或4.4V
  - ILIM/VSET将输入电流限制设置为100mA、500mA或1100mA
  - ISET将充电电流设置为5mA至1A
- 锂离子、锂聚合物和磷酸铁锂~~化学物质支持
- 115mΩ电池FET导通电阻
- 高达3.125A的放电电流可支持高系统负载
用于系统供电和电池充电的电源路径管理：
- 稳压系统电压（SYS）为4.5V
- 可配置的输入电流限制
- 支持USB挂起模式
- 适用于高阻抗输入源的电池跟踪输入电压动态电源管理（VINDPM）
- 动态电源路径管理优化弱适配器的充电
超低静态电流：
- 仅电池模式下为4μA
- 睡眠模式下30?A，输入适配器Iq
- 工厂模式下电池放电电流为3.2μA
集成故障保护：
- 输入过压保护（VIN_OVP）
- 电池欠压保护（BUVLO）
- 电池短路保护（BATSC）
- 电池过流保护（BATOCP）
- 输入电流限制保护 (ILIM)
- 热调节（TREG）和热关断（TSHUT）
- 电池热故障保护 (TS)
- 安全计时器故障
- ISET和ILIM/VSET引脚短路/开路保护

应用电路图

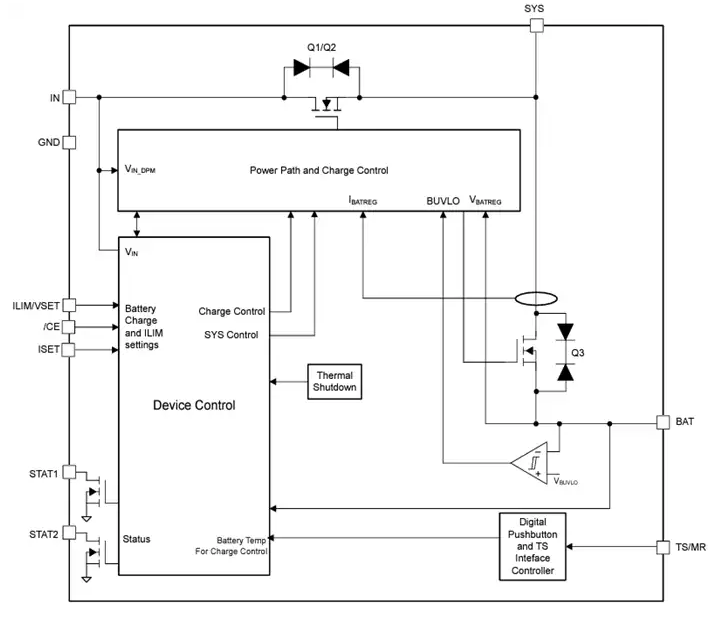

功能框图

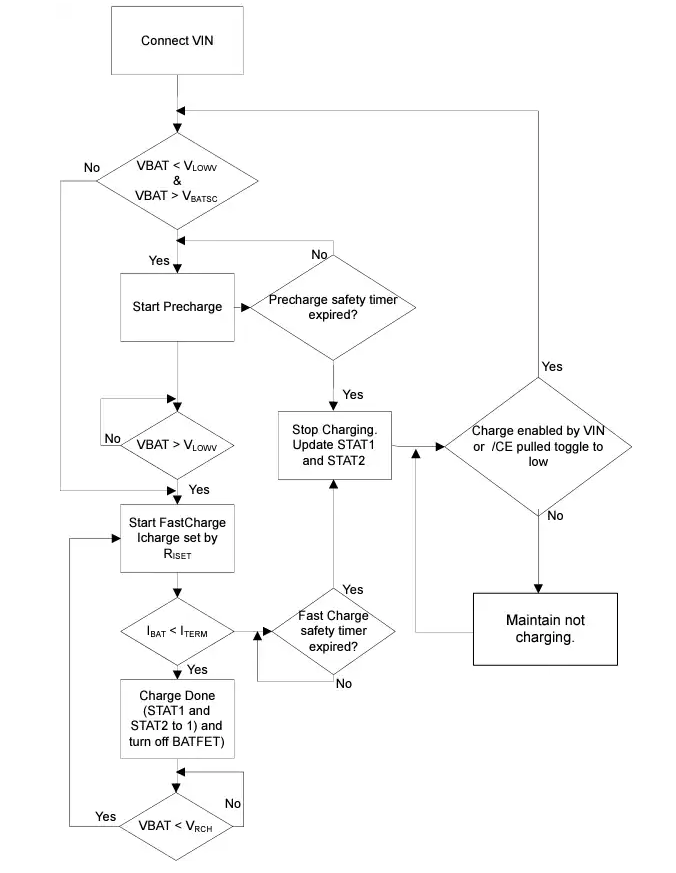

充电器流程图

BQ25185线性电池充电器IC技术解析与应用指南

一、核心特性与产品概述

BQ25185是德州仪器(TI)推出的超低静态电流单节锂电池充电管理IC，主要面向TWS耳机充电仓、智能手表等可穿戴设备应用，具有以下突出特性：

?关键参数指标?：

宽输入电压范围：3.0V至18V（耐压25V）
可编程充电电流：5mA至1A（通过ISET引脚电阻设置）
支持多种电池化学类型：
- Li-ion（3.6V/4.2V/4.35V/4.4V）
- LiFePO4（3.6V/3.65V）
- Li-Poly（4.1V/4.2V/4.35V/4.4V）
超低静态电流：
- 电池模式：4μA（典型值）
- 睡眠模式：30μA（输入侧）
- 工厂模式：3.2μA（电池放电）

?电源路径管理?：

集成115mΩ电池FET导通电阻
支持高达3.125A的系统负载放电
动态电源路径管理(DPPM)
输入电压动态功率管理(VINDPM)

二、关键技术解析

1. 充电控制架构

采用标准三阶段充电管理：

?预充电阶段?：当VBAT < VLOWV(2.9V)时，以20%设定电流充电
?恒流阶段?：当VBAT > VLOWV时，以设定电流快速充电
?恒压阶段?：当VBAT接近设定电压时，电流逐渐减小直至终止

?充电终止条件?：

电流降至设定值的10%（ITERM）
内置720分钟安全定时器（可配置为25%/50%/100%/200%比例）

2. 保护功能设计

?多重保护机制?：

输入过压保护(VIN_OVP)：18.5V阈值
电池欠压锁定(BUVLO)：3V阈值
电池过流保护(BATOCP)：3.125A阈值
热调节(TREG)与热关断(TSHUT)：100°C调节/150°C关断
电池温度监控：支持NTC热敏电阻检测

三、性能参数

参数	测试条件	典型值
充电电压精度	VBAT=4.2V, 25°C	±0.5%
恒流充电精度	ICHG=300mA	±10%
系统输出电压	VIN=5V, ILOAD=1A	4.5V±2%
转换效率	VIN=5V, ICHG=500mA	89%
热阻(结到环境)	DLH封装	68.3°C/W
