Texas Instruments BQ25176J线性电池充电器IC是一款集成800mA线性充电器，适用于1节锂离子、锂聚合物和LiFePO4 电池。该线性充电器IC具有可为电池充电的单一电源输出。当系统负载与电池并联时，充电电流在系统和电池之间共享。BQ25176J线性充电器可在30V耐受输入电压下工作，并提供±0.5%的充电电压精度和±10%的充电电流精度。该线性充电器符合RoHS和REACH标准。典型应用包括真无线耳机、可穿戴配件（智能手环）、美容和仪容、电动牙刷、车队管理和资产跟踪。

数据手册：*附件：Texas Instruments BQ25176J线性电池充电器IC数据手册.pdf

BQ25176J线性充电器提供四个阶段来为锂离子/锂聚合物电池充电。涓流充电使电池电压升至V ~~BAT_SHORT~~ ，预充电可恢复完全放电的电池。快充恒流提供大部分电量，电压调节达到总容量。

BQ25176J电池充电器包括完全集成的充电电流检测和功率级功能。该充电器功能具有高精度电流和电压调节环路、自动充电终止和充电状态显示。快速充电电流和充电电压可通过外部电阻进行编程。预充电和终止电流阈值跟踪快速充电电流设置。

特性

支持1节锂离子、锂聚合物和LiFePO4
输入电压动态电源管理（VINDPM）
高达30V的耐受输入电压
自动睡眠模式，低功耗：
- 电池漏电流：350nA
- 充电禁用时输入漏电流：80?A
外部电阻器可编程操作
- VSET设置电池调节电压：
  - 锂离子电池：4.05V、4.15V、4.2V、4.35V、4.4V
  - LiFePO4 ：3.5V、3.6V、3.7V
- ISET将充电电流设置为10mA至800mA
高精度：
- ±0.5%的充电电压精度
- ±10%的充电电流精度
充电：
- ISET预充电电流的20%
- ISET终止电流的10%
- NTC热敏电阻输入，用于监控电池温度
- TS引脚，用于JEITA范围内充电操作控制
- 开漏输出，用于状态和故障指示
集成故障保护：
- 26V IN过压保护
- 基于VSET的OUT过压保护
- 过流保护：1000mA
- 125°C热调节；150°C热关断保护
- OUT短路保护
- VSET、ISET引脚短路/开路保护
工作温度范围：-40°C至125°C
符合JEITA标准
符合RoHS指令和REACH标准
NIPDAU引线表面处理/球材料
Level-1-260C-UNLIM MSL等级/峰值回流焊

应用示意图

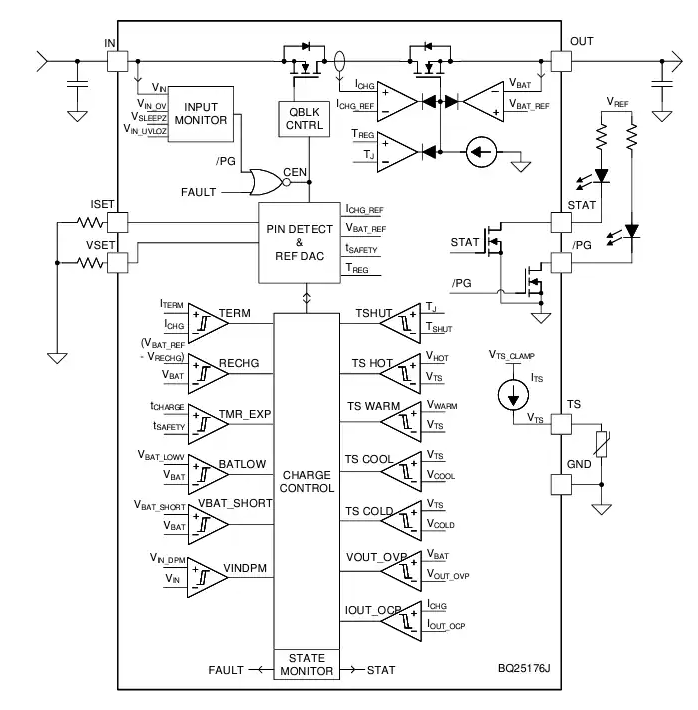

功能框图

BQ25176J 800mA线性锂电池充电器技术解析

一、核心特性与产品概述

BQ25176J是德州仪器(TI)推出的专为单节锂离子/锂聚合物电池设计的线性充电管理IC，具有以下突出特性：

?关键电气参数?：

超宽输入电压范围：3.0V至25V(耐压30V)
可编程充电电流：10mA至800mA(通过ISET引脚电阻设置)
支持多种电池化学类型：
- Li-ion(4.05V/4.15V/4.2V/4.35V/4.4V)
- LiFePO4(3.5V/3.6V/3.7V)
超低静态电流：
- 电池模式：0.35μA(典型值)
- 输入侧待机电流：80μA
符合JEITA温度标准

?封装信息?：

8引脚WSON(DSG)封装
封装尺寸：2.0mm×2.0mm
0.5mm引脚间距

二、关键技术解析

1. 充电控制架构

采用标准四阶段充电管理：

?涓流充电?：当VBAT<2.2V(Li-ion)时，以16mA固定电流充电
?预充电?：当2.2V
?恒流充电?：当VBAT>2.8V时，以设定电流快速充电
?恒压充电?：当VBAT接近设定电压时，电流逐渐减小直至终止

?充电终止条件?：

电流降至设定值的10%(ITERM)
内置安全定时器(10小时)

2. 温度监控功能

集成NTC热敏电阻接口(TS引脚)
支持JEITA温度标准：
- 0-10℃：充电电流降至20%
- 45-55℃：充电电流降至50%且电压降至4.1V
- 55℃或<0℃：停止充电

3. 保护功能设计

?多重保护机制?：

输入过压保护(VIN_OVP)：26V阈值
输出过压保护(VOUT_OVP)：104%VREG
过流保护(IOUT_OCP)：1A阈值
热调节(TREG)与热关断(TSHUT)：125°C调节/150°C关断

三、性能参数

参数	测试条件	典型值
充电电压精度	VBAT=4.2V, 25°C	±0.5%
恒流充电精度	ICHG=500mA	±10%
静态电流	VIN=5V, 充电禁用	0.35μA
热阻(结到环境)	DSG封装	75.2°C/W
