Texas Instruments SN74LV4T02-EP四通道二输入或非门包含四个独立的双输入或非门，具有扩展电压操作，允许电平转换。每个逻辑门以正逻辑执行布尔函数Y = A + B。输出电平支持1.2V、1.8V、2.5V、3.3V和5V CMOS电平，并以电源电压（V CC ）为基准。

数据手册：*附件：Texas Instruments SN74LV4T02-EP四通道双输入或非门数据手册.pdf

输入设计采用较低阈值电路。此功能支持较低电压CMOS输入的升压转换（例如，1.2V输入到1.8V输出，或1.8V输入到3.3V输出）。5V 容忍输入引脚还支持向下转换（例如，3.3V到2.5V输出）。Texas Instruments SN74LV4T02-EP器件具有金键合线、-55至+105°C的温度范围以及镀锡铅引线涂层。

特性

• 1.8V到5.5V的广泛工作范围
• 单电源电压转换器（参阅LVxT 增强输入电压）
  • 升压转换
    • 1.2V至1.8V
    • 1.5V至2.5V
    • 1.8V-3.3V
    • 3.3V至5.0V
  • 降压转换
    • 5.0V、3.3V、2.5V至1.8V
    • 5.0V、3.3V至2.5V
    • 5.0V至 3.3V
• 5.5V容限输入引脚
• 支持标准引脚排列
• 在5V或3.3V VCC 下最高可达150Mbps
• 闭锁性能超过250mA，符合JESD 17标准
• 支持国防、航空航天和医疗应用
  • 受控基线
  • 唯一组装/测试厂
  • 唯一制造厂
  • 延长的产品寿命周期
  • 产品可追溯性

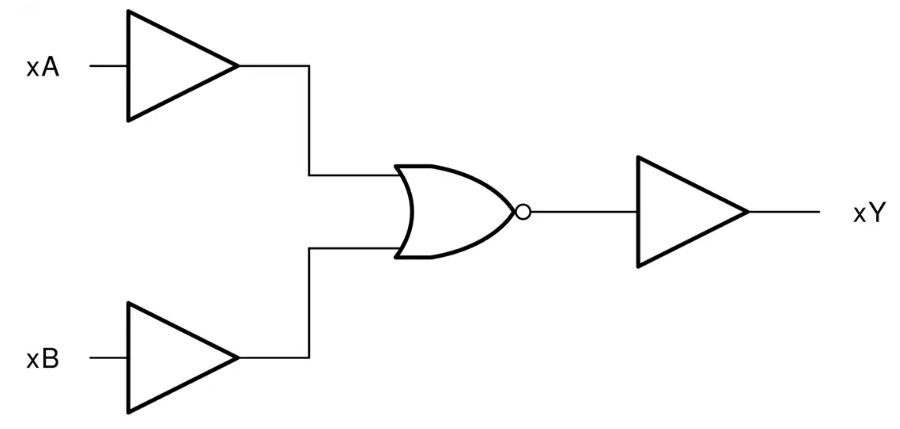

功能框图

SN74LV4T02-EP 四通道双输入或非门技术解析

一、产品核心特性

SN74LV4T02-EP是德州仪器(TI)推出的增强型四通道2输入正逻辑或非门，具有以下突出特性：

?电压兼容性?：

• 超宽工作电压范围：1.8V至5.5V
• 集成电压电平转换功能
  • 支持向上转换：1.2V→1.8V、1.5V→2.5V、1.8V→3.3V、3.3V→5.0V
  • 支持向下转换：5.0V/3.3V/2.5V→1.8V、5.0V/3.3V→2.5V、5.0V→3.3V
• 5.5V容限输入引脚

?性能参数?：

• 最高传输速率：150Mbps(5V或3.3V供电时)
• 典型传播延迟：5ns(5V供电时)
• 静态电流：1μA(待机模式)
• 锁存性能：超过250mA(JESD 17标准)

?可靠性认证?：

• 符合军工、航空航天和医疗应用要求
• 受控基线生产流程
• 单一装配和测试站点
• 延长产品生命周期

二、功能架构分析

1. 逻辑功能实现

• ?布尔表达式?：Y = A + B (正逻辑)
• 四通道独立工作架构
• 每个通道包含两个输入(A/B)和一个输出(Y)

2. 电平转换机制

• ?特殊输入结构?：采用降低阈值电路设计
  • 支持低电压CMOS输入(如1.2V输入转1.8V输出)
  • 5V容限输入支持高电压向下转换
• ?输出参考?：始终以VCC为基准电压

3. 保护特性

• 集成输入/输出钳位二极管
• 符合JESD 17标准的抗锁存设计
• 输入负电压钳位保护(-0.5V)

三、典型应用场景

1. 电平转换接口

• 混合电压系统互连
• 微控制器与外围器件通信
• 传感器信号调理电路

2. 数字逻辑控制

• SR锁存器实现(典型应用见图8-1)
• 信号使能/禁用控制
• 状态指示灯驱动

3. 工业系统

• PLC数字输入模块
• 设备状态监控
• 安全联锁电路

四、关键设计指南

1. 电源设计规范

2. PCB布局建议

1. ?信号完整性?：
   • 关键信号线长度≤25mm
   • 避免90°拐角布线
   • FB走线远离高速开关节点
2. ?热设计?：
   • TSSOP封装θJA=147.7°C/W
   • 推荐使用4×0.3mm过孔阵列
   • 2oz铜厚PCB优化散热
3. ?未用引脚处理?：
   • 未用输入需接VCC或GND
   • 推荐10kΩ上拉/下拉电阻
   • 未用输出保持悬空

五、性能参数详解

1. 直流电气特性(5V供电典型值)

• ?输出高电平?：4.65V@-8mA
• ?输出低电平?：0.3V@8mA
• ?输入漏电流?：±0.1μA(max)
• ?静态电流?：2μA(max)

2. 交流特性(5V供电)

3. 封装信息

• ?TSSOP-14?：5.0mm×6.4mm(含引脚)
• ?Wettable Flank QFN?：3.5mm×2.5mm
