?TLA431/TLA432 可编程精密基准电压源技术文档总结

TLA431 和 TLA432 器件是三端可调并联稳压器，可在所有电容器负载下保持稳定。这些器件与行业标准 TL431 和 TL432 引脚兼容，但稳定性更高，可支持所有电容器负载。输出阴极电压可设置为 Vref （2.495V） 和 36V 之间的任意值，具有两个外部电阻。这些器件的典型输出阻抗为0.2Ω。有源输出电路提供了非常尖锐的导通特性，使这些器件成为许多应用中齐纳二极管的绝佳替代品，例如板载调节、可调电源和开关电源。TLA431 还可用作欠压监控的比较器。TLA431 的内部放大器和基准电压源用于隔离式光耦合器反激式电源中的误差放大器。TLA432 器件具有与 TLA431 器件完全相同的功能和电气规格。

TLA431 和 TLA432 器件有两个温度等级，I 和 Q。此外，这些器件在整个温度范围内提供良好的稳定性参考电压。
*附件：tla432.pdf

特性

• 无需输出电容器
• 在所有容性负载下都很稳定
• 25°C 时的基准电压容差
  • 1%（A级）
• 可调输出电压：Vref 至 36V
• 工作温度范围为 ?40°C 至 125°C
• 典型温度漂移 （TLA43xA）
  • 8mV（I 温度）
  • 11mV（Q温）
• 低输出噪声
• 0.2Ω典型输出阻抗
• 灌电流能力：0.2mA 至 100mA
• 与行业标准 TL431 和 TL432 引脚兼容

参数

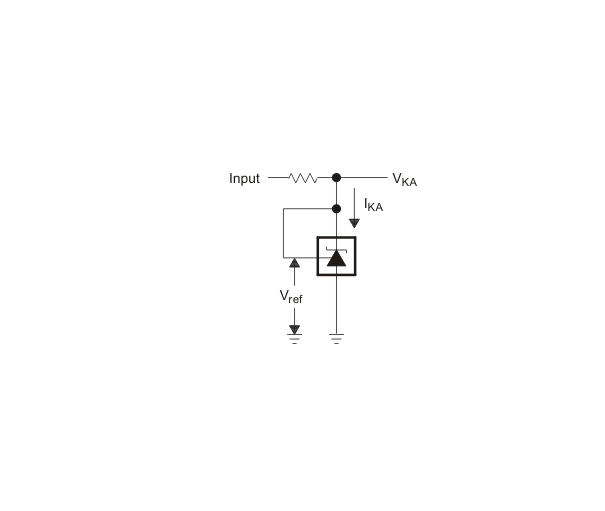

方框图

?1. 产品概述?
TLA431和TLA432是德州仪器（TI）推出的三端可调分流稳压器，具有全电容负载稳定性，无需输出电容。关键特性包括：

• ?电压范围?：可调输出电压（Vref至36V），默认参考电压2.495V（±1%精度，A级）。
• ?温度性能?：工作温度-40°C至125°C，典型温漂8mV（I级）至11mV（Q级）。
• ?兼容性?：引脚兼容行业标准TL431/TL432，但优化了电容负载稳定性。

?2. 核心功能?

• ?稳定性?：支持所有容性负载（0.1μF至>10μF），无振荡风险。
• ?动态阻抗?：典型0.2Ω，确保输出电压随负载变化极小。
• ?应用场景?：服务器电源、工业AC/DC、逆变器、笔记本适配器等。

?3. 电气特性?

• ?参考电压?：2.495V（25°C时±1%）。
• ?阴极电流?：调节范围0.2mA至100mA。
• ?ESD防护?：HBM ±2000V，CDM ±1000V。

?4. 封装与型号?

• ?封装类型?：SOT23-3（2.9mm×1.3mm）及SOT5X3（1.2mm×1.6mm）。
• ?型号区分?：
  • TLA431：标准引脚（阴极-REF-阳极）。
  • TLA432：引脚顺序不同（REF-阴极-阳极），电气性能相同。
  • 后缀I/Q表示温度范围（-40°C至85°C/125°C）。

?5. 典型应用电路?

• ?稳压器设计?：通过外部电阻分压设置输出电压（公式：Vo=(1+R1/R2)*Vref）。
• ?比较器模式?：利用内部基准实现快速电压监测，需注意参考引脚隔离电容问题。

?6. 设计注意事项?

• ?布局建议?：旁路电容需贴近器件，电流走线需足够宽度。
• ?稳定性验证?：避免在REF引脚添加电容，防止振荡。

?7. 文档支持?

• 提供详细参数表、热性能数据及测试电路图（如动态阻抗测量方法）。
• 包含修订记录（2024年7月发布初版，10月更新生产数据）。

?附件说明?
当前文档为PDF格式技术手册（tla432.pdf），涵盖完整规格书内容，包括引脚定义、电气特性曲线及封装尺寸图。
