?TLA431/TLA432 全电容稳定可编程精密基准源技术文档总结

TLA431 和 TLA432 器件是三端可调并联稳压器，可在所有电容器负载下保持稳定。这些器件与行业标准 TL431 和 TL432 引脚兼容，但稳定性更高，可支持所有电容器负载。输出阴极电压可设置为 Vref （2.495V） 和 36V 之间的任意值，具有两个外部电阻。这些器件的典型输出阻抗为0.2Ω。有源输出电路提供了非常尖锐的导通特性，使这些器件成为许多应用中齐纳二极管的绝佳替代品，例如板载调节、可调电源和开关电源。TLA431 还可用作欠压监控的比较器。TLA431 的内部放大器和基准电压源用于隔离式光耦合器反激式电源中的误差放大器。TLA432 器件具有与 TLA431 器件完全相同的功能和电气规格。

TLA431 和 TLA432 器件有两个温度等级，I 和 Q。此外，这些器件在整个温度范围内提供良好的稳定性参考电压。
*附件：tla432.pdf

特性

• 无需输出电容器
• 在所有容性负载下都很稳定
• 25°C 时的基准电压容差
  • 1%（A级）
• 可调输出电压：Vref 至 36V
• 工作温度范围为 ?40°C 至 125°C
• 典型温度漂移 （TLA43xA）
  • 8mV（I 温度）
  • 11mV（Q温）
• 低输出噪声
• 0.2Ω典型输出阻抗
• 灌电流能力：0.2mA 至 100mA
• 与行业标准 TL431 和 TL432 引脚兼容

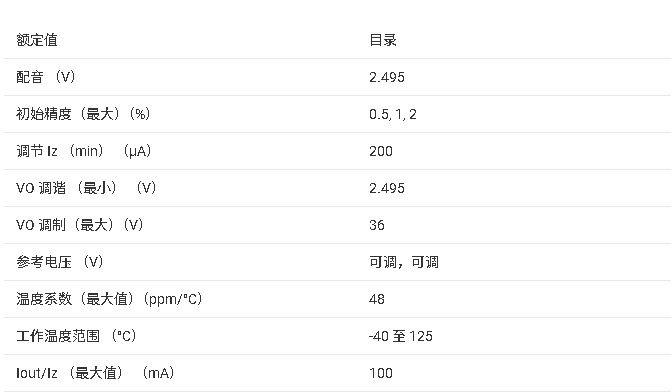

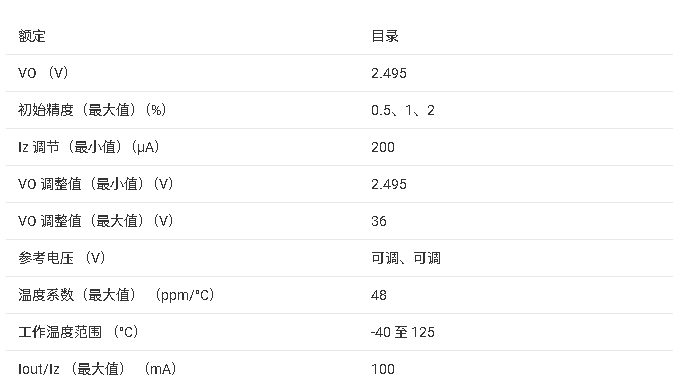

参数

方框图

?1. 核心特性?

• ?稳定性优化?：无需输出电容，支持全容性负载（0.1μF至>10μF），解决传统TL431的稳定性问题。
• ?高精度?：25°C时参考电压（Vref）容差±1%（A级），温度漂移典型值8mV（I档）/11mV（Q档）。
• ?宽工作范围?：输出电压可调（Vref至36V），工作温度-40°C至125°C，支持0.2mA~100mA灌电流。
• ?低噪声与阻抗?：输出噪声低，动态阻抗典型值0.2Ω。
• ?兼容性?：引脚与行业标准TL431/TL432兼容。

?2. 关键应用场景?

• 服务器电源、工业AC/DC电源
• 变频驱动器、伺服控制模块
• 笔记本电源适配器设计

?3. 功能描述?

• ?架构?：三端可调分流稳压器，集成精密基准电压源和放大器，采用达林顿管结构实现高电流吸收能力（100mA）。
• ?工作模式?：
  • ?闭环稳压?：通过外部电阻分压网络调节输出电压，公式为：
    VKA=Vref(1+R1R2)?Iref×R1VKA?**=**V**re**f**?**(**1**+**R**2**R**1**?**)**?**I**re**f**?**×**R**1
  • ?开环比较器?：参考电压（2.495V）集成，适合欠压监测等场景。

?4. 电气参数?

• ?参考电压?：2.495V（典型值），全温范围偏差≤20mV（Q档）。
• ?动态阻抗?：0.2Ω（典型值），影响输出电压随电流变化。
• ?最小阴极电流?：0.2mA（确保稳压精度）。

?5. 设计注意事项?

• ?稳定性?：禁止在REF引脚添加电容（可能导致振荡），阴极电容无限制。
• ?精度优化?：电阻分压网络需选用0.1%精度电阻以减少误差。
• ?布局建议?：缩短阴极/阳极走线，电流路径需足够宽以降低阻抗。

?6. 典型电路示例?

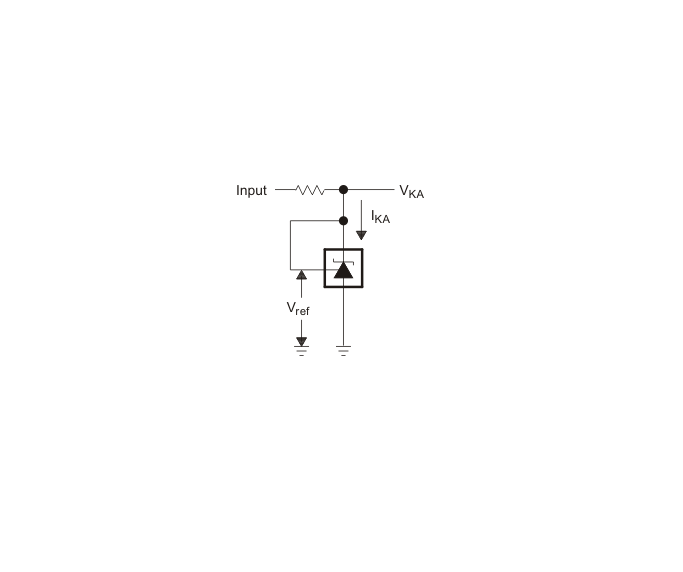

• ?精密稳压器?：通过R1/R2分压设定输出电压（图9-1）。
• ?电压监控器?：双TLA431实现窗口比较功能（图9-8）。
• ?恒流源?：利用Vref和外部电阻生成恒定电流（图9-10）。

?7. 封装与型号?

• ?封装?：SOT23-3（2.9mm×1.3mm），SOT5X3-6（1.2mm×1.6mm，预览型号）。
• ?型号后缀?：
  • ?I档?：-40°C至85°C
  • ?Q档?：-40°C至125°C

?8. 文档支持?

• 提供热阻参数（θJA=218.8°C/W）、ESD等级（HBM±2kV）及完整修订历史。

该文档为TLA431/TLA432的完整数据手册，涵盖特性、应用设计指南及可靠性数据，适用于高精度电源和信号链设计。
