RS485转PROFIBUS网关在工业自动化中的应用与实现

Leon_XD ? 来源:Leon_XD ? 作者:Leon_XD ? 2025-08-08 15:09 ? 次阅读
加入交流群
微信小助手二维码

扫码添加小助手

加入工程师交流群

RS485转PROFIBUS网关在工业自动化中的应用与实现

在工业自动化领域,不同协议设备之间的互联互通一直是技术难点。当企业需要将RS485接口的QDNA在线钠离子分析仪接入西门子S7-300PLC的PROFIBUS网络时,RS485转PROFIBUS网关便成为关键桥梁。本文将深入解析这一技术方案的实现原理与应用价值。


QDNA系列在线钠离子分析仪作为高精度水质监测设备,广泛应用于电力、石化等行业,其RS485接口通常支持Modbus RTU协议。而西门子S7-300PLC多采用PROFIBUS-DP总线协议,两者如同使用不同语言的专家,需要一名"翻译官"——这正是RS485转PROFIBUS网关的核心作用。这类RS485转PROFIBUS网关(例如XD-MDPB100)能够将Modbus信号"实时翻译"为PROFIBUS信号,实现协议间的透明传输。

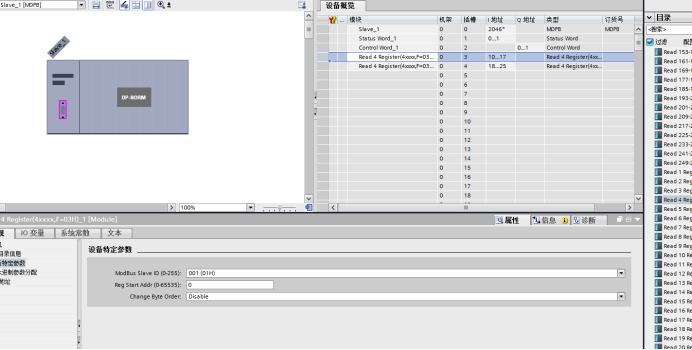

软件组态:在博图中导入RS485转PROFIBUS网关GSD文件,建立DP从站。某案例显示,从站属性对话框中的"连接"按钮相当于最终确认键,如同快递员扫描包裹上的条形码。


地址配置:将钠离子浓度值对应的Modbus寄存器(如40001)映射到PLC的PQW区,这个过程类似为外语书籍添加双语标签


该技术方案具有普适性,同样适用于变频器电机保护装置等Modbus设备接入PROFIBUS网络的场景。随着工业物联网发展,这类协议转换网关正成为实现"数字孪生"的基础元件,其意义不亚于5G时代的多模基站。未来通过OPC UA等技术的融合,将进一步打破工业通信的"巴别塔"困局。
