PPI转以太网模块帮助西门子S7-200PLC实现现代化温室大棚自动化改造多设备高效通讯案例

一、项目背景与痛点分析

在某现代化温室大棚自动化改造项目中，核心控制系统采用西门子S7-200PLC，承担着温湿度调节、灌溉阀门控制、遮阳系统联动等关键功能的逻辑运算与执行。随着农业数字化升级推进，需实现本地国产触摸屏操作与远程上位机监控的双重管理模式，但S7-200PLC无原生以太网接口的硬件局限成为核心阻碍：其仅支持PPI协议的RS485物理接口，无法直接接入局域网实现远程数据传输，且单一PPI接口在连接本地国产触摸屏后，上位机便无法同时获取数据，导致“本地操作与远程监控不可兼得”，严重制约了大棚智能化管理的升级步伐。

二、解决方案实施过程

1.硬件架构搭建

核心组件选型：选用远创智控PPI-ETH-YC02以太网模块作为通讯桥梁，该模块具备PPI协议解析与以太网转换双重功能，可直接对接S7-200PLC的PPI接口。

物理连接方案：

模块通过屏蔽PPI电缆（九针公口头转母头）与PLC的PPI通讯口直连，波特率默认187.5Kbps，与PLC原生通讯参数保持一致；

模块以太网口通过超五类网线接入大棚局域网交换机，分配固定IP地址（192.168.0.10），实现与上位机（安装WinCC监控软件）及昆仑通态TPC1061Ti触摸屏的网络互通；

PPI转以太网模块采用DC24V独立供电，与PLC电源共地，避免电位差导致的通讯干扰。

2.协议配置与数据映射

模块参数设置：

通过远创智控专用配置工具，将PPI转以太网模块设置为“PPI主站模式”，自动扫描PLC站号（默认站号0），并启用“ModbusTCP从站”功能，将PLC的V区寄存器（如VB100-VB200）映射为Modbus保持寄存器（40101-40201），实现数据透明传输。

上位机组态：

在WinCC中添加ModbusTCP驱动，输入以太网模块IP地址及寄存器映射表，组态实时监控画面（包含温湿度曲线、设备运行状态、报警信息），配置数据采样周期1秒，支持100点同时刷新。

触摸屏配置：

昆仑通态TPC1061Ti通过以太网口接入局域网，选用“西门子S7-200PPI”驱动，设置通讯路径指向PPI-ETH-YC02模块，组态本地操作界面（含手动/自动切换、参数设置、历史数据查询），与上位机共享实时数据库。

3.系统调试与优化

通讯链路测试：使用ModbusScanner工具模拟上位机读写指令，验证PLC寄存器数据与PPI转以太网模块转发数据的一致性，连续72小时测试通讯成功率100%；

抗干扰优化：模块与PLC间采用双绞屏蔽线，接地电阻控制在4Ω以内，解决大棚内电机启动时的电磁干扰问题；

冗余设计：配置以太网模块自动重连机制，网络中断后100ms内恢复通讯，确保灌溉阀门等关键设备的控制指令不丢失。

三、产品功能亮点解析

1.PPI协议深度兼容

PPI转以太网模块内置专用PPI协议栈，无需修改PLC原有程序即可实现数据交互，完美适配S7-200全系列机型（CPU221/222/224/226），解决了传统以太网模块需额外编写通讯程序的难题。同时支持多主站并发访问，允许上位机与昆仑通态触摸屏通过模块同时读取PLC数据，打破了PPI接口单主站限制。

2.高效协议转换能力

模块采用硬件级协议转换芯片，将PPI协议（最高187.5Kbps）转换为以太网协议（100Mbps），数据传输速率提升533倍，单条指令响应时间从200ms缩短至10ms，满足温室环境实时调控需求。支持最大512字节数据块连续传输，可一次性读取多个温湿度传感器数据。

3.工业级可靠性设计

PPI转以太网模块采用宽温外壳（-40℃~85℃），适应大棚昼夜温差大的环境；具备过流、过压保护功能，在电源波动±20%范围内稳定工作；支持看门狗复位机制，连续运行1000小时无宕机，平均无故障时间（MTBF）达10万小时，远超农业自动化场景的可靠性要求。

四、应用效果对比

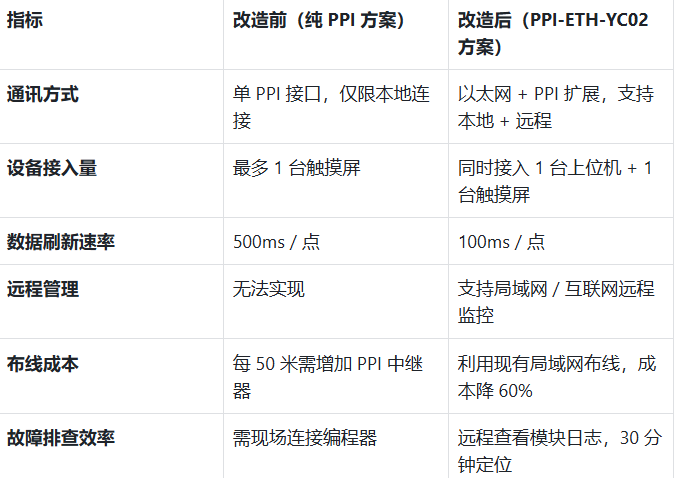

实际应用中，改造后的系统实现了显著提升：大棚管理人员可通过办公室上位机实时监控10个分区的环境数据，通过昆仑通态触摸屏在现场快速调整灌溉参数，两者数据同步误差＜50ms；异常天气时，远程启动应急通风系统的响应时间从原来的2小时（人工现场操作）缩短至10秒，作物生长环境稳定性提升30%。

五、总结

本案例通过远创智控PPI-ETH-YC02以太网模块，成功破解了西门子S7-200PLC无原生以太网接口的改造难题，为农业自动化场景提供了低成本、高可靠的通讯解决方案。其核心价值体现在三方面：一是通过PPI协议深度兼容，保留原有PLC硬件投资，改造成本仅为更换新型PLC的1/5；二是实现“一模块双用途”，同时满足国产触摸屏（如昆仑通态）的本地操作与上位机的远程监控需求，解决了PPI接口资源问题；三是借助以太网高速传输特性，为温室大棚后续接入物联网平台、AI决策系统奠定了数据基础。

目前该方案已在华北地区20余个农业园区推广应用，其稳定性与扩展性得到充分验证，成为老旧PLC设备智能化升级的优选方案。未来随着农业数字化进程加速，PPI-ETH-YC02模块在畜牧养殖、智能灌溉等领域的应用潜力将进一步释放。
