西门子S7-200与S7-1200通过PPI以太网模块通讯，赋能汽车制造行业发展

在当今工业自动化领域，不同型号PLC之间的高效通讯至关重要。西门子S7200与S71200作为常用的可编程逻辑控制器，其通讯需求在众多工业项目中频繁出现，但是S7-200PLC作为经典的串口设备，其通讯接口局限于RS485等串口形式，完全不具备以太网接口，这给与自带以太网接口的S7-1200实现通讯带来了巨大阻碍。两者不仅物理接口类型迥异，通讯协议也存在本质差异：S7-200依赖PPI协议进行串口通讯，而S7-1200则以Profinet为主流协议，这种“串口对以太网”的协议壁垒，让直接通讯几乎无从谈起。这时捷米特ETH-S7200-JM01Plus直通型模块应运而生，为实现两者之间的稳定通讯提供了可靠的解决方案。?

某自动化生产线项目中，前期部分设备采用了西门子S7200系列PLC进行控制，随着生产工艺的升级和设备的扩展，新增的设备选用了功能更强大的S71200系列PLC。为了实现整个生产线的统一控制和数据交互，需要将S7200与S71200进行通讯连接。?

捷米特ETH-S7200-JM01Plus直通型模块的拓展口在兼容性上表现出色，能够稳定对接西门子，Proface等进口触摸屏，为工业自动化系统的搭建提供了灵活便捷的解决方案。

对于西门子常见的触摸屏型号，如 TP系列、KTP系列等，该拓展口通过标准的通信协议实现无缝连接，无需复杂的协议转换设置。在实际应用中，只需按照模块手册完成基础参数配置，包括 IP地址匹配、通信波特率设定等，就能快速建立模块与触摸屏之间的数据交互通道，确保触摸屏能实时读取 S7 - 200 PLC的运行数据，同时也能准确执行从触摸屏下发的控制指令。

这种直接对接的方式，不仅简化了系统的布线和调试流程，还减少了中间转换设备带来的信号延迟和故障隐患，让工业控制现场的人机交互更加稳定可靠，极大地提升了系统集成的效率。

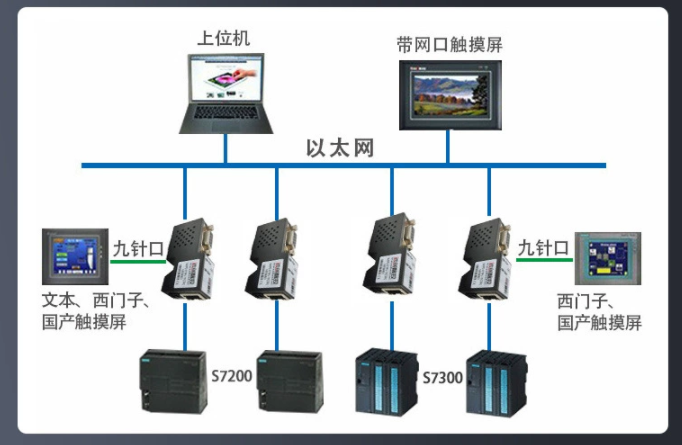

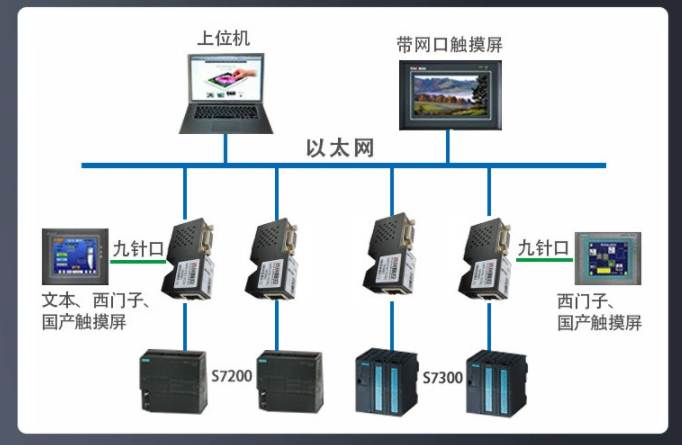

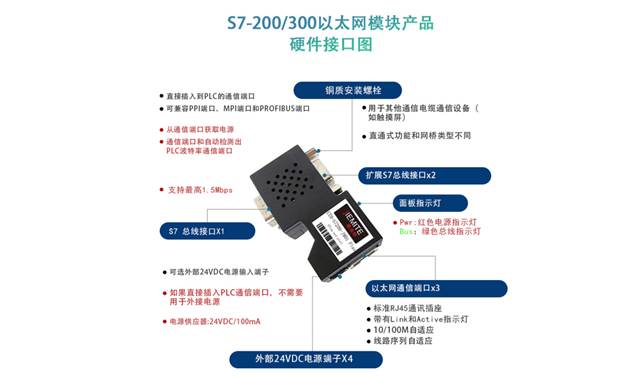

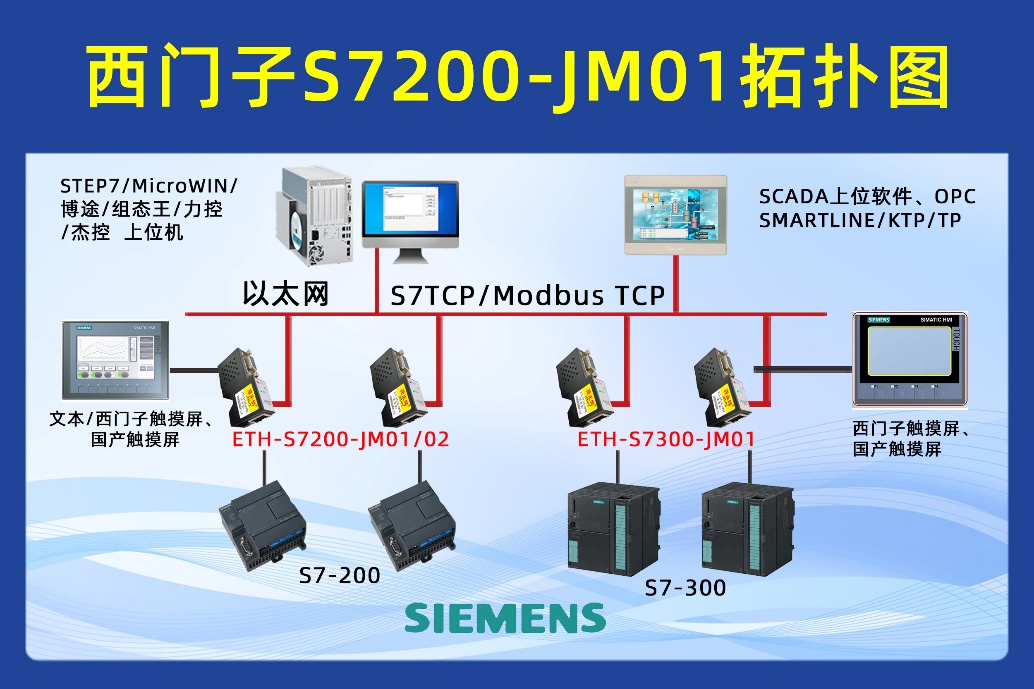

捷米特ETH-S7200-JM01Plus直通型模块在其中发挥了关键作用。从硬件连接来看，首先将ETH-S7200-JM01Plus模块的九针母口（X1）与S7200的PPI口进行连接，确保物理连接的稳固。S71200本身自带以太网接口，通过交换机与ETH-S7200-JM01Plus模块的以太网口建立网络连接。这样，就搭建起了S7200与S71200通讯的硬件桥梁。?

在软件配置方面，针对S7200，无需对其原有的程序进行修改，这体现了捷米特模块非侵入式通信的优势。对于S71200，在TIA博途软件中进行相关通讯组态。在TIA博途的项目中添加S71200设备，并对其以太网接口进行IP地址等参数设置。同时，在通讯配置中，设置与捷米特模块通讯的相关参数，如连接超时时间等，这里可根据实际网络情况设置为默认的10S。?

捷米特ETH-S7200-JM01Plus模块具体配置步骤

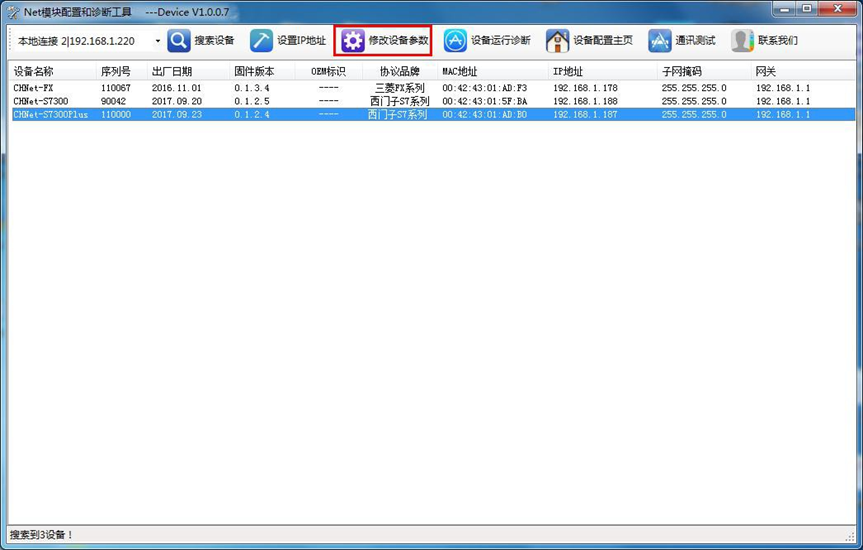

1、打开Device，搜索到ETH-S7200-JM01PLUS后，选择【修改设备参数】；

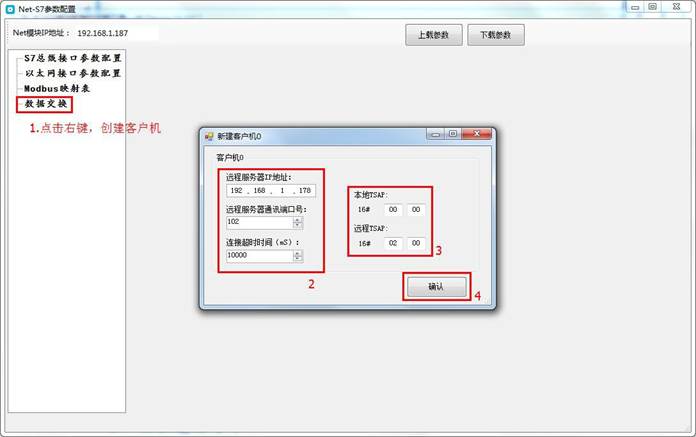

2、新建客户机

【1】点击数据交换，右键创建新的客户机0；

【2】远程服务器的IP地址为S7-1200的IP地址，这里设置为

192.168.1.178；远程服务器的通讯端口号，默认为102；连接超时时间默认为10S；

【3】本地/远程TSAP

【4】点击确认，创建客户机。

3、在客户机中配置数据交换命令

【1】点击新建命令（S7-1200的DB100.DBW0读取S7-300的DB1.DBW100）

【2】选择[本地→远程]，传输5个字；传输超时设置层2S；

【3】本地站点(S7-300)设置MPI-ETH-JM01PLUS所在总线的PLC的站地址，数据区域选择DB块，DB号为1，字节偏移为100，位偏移忽略；

【4】远程站点(S7-1200)的PLC地址无需设置，数据区域选择DB块，DB号为100，字节偏移为0，位偏移忽略；

【5】点击“检查”按钮可进行规则检查，点击“确认”按钮即可生成命令；

经过上述硬件连接和软件配置后，S7200与S71200成功实现通讯。在实际生产中，S7200能够将采集到的现场设备运行数据，如设备的温度、压力等模拟量数据，通过捷米特模块传输给S71200。S71200则可以根据这些数据进行更复杂的逻辑运算和控制决策，然后将控制指令发送回相关设备，实现了整个自动化生产线的协同运行，提高了生产效率和产品质量。?

此次项目实践充分证明，捷米特ETH-S7200-JM01Plus直通型模块在实现西门子S7200与S71200通讯方面，具有操作简便、性能稳定等优势，为工业自动化项目中的设备通讯难题提供了有效的解决途径，助力企业提升生产自动化水平。

今天的案例分享就到这里啦。若你在技术领域有困惑或见解，欢迎随时找捷米特曹工深入探讨，相信会碰撞出更多智慧火花。最后，小编衷心祝愿每一位朋友身体康健无疾，工作顺心如意，事事皆能遂愿，我们下次分享再会！
