ModbusRTU转Profibus网关助力QDNA钠离子分析仪与PLC高效通讯

在工业自动化的复杂网络中，ModbusRTU与Profibus协议如同不同语言的族群，而ModbusRTU转Profibus网关则是连接它们的翻译官。当QDNA在线钠离子分析仪这位“精准卫士”要与PLC这位“控制中枢”顺畅交流时，一场奇妙的通讯之旅就此展开。

ModbusRTU转Profibus网关：它就像一座桥梁，横跨在ModbusRTU和Profibus两种协议的设备之间。其重要性不言而喻，能打破协议壁垒，让本无法直接沟通的设备实现信息互通。例如在一个大型工厂里，各种设备采用不同协议，有了它，才能让整个生产流程的数据流通无阻。

QDNA在线钠离子分析仪：这台仪器堪称水质监测领域的“火眼金睛”，广泛应用于电力、石化、冶金等众多行业。它如同一个敏锐的探测器，能精准测量水样中钠离子的含量。其高可靠性和全智能化设计，使得测量过程无需人工繁琐调节，就像一位高度专业的“智能卫士”坚守岗位。

PLC（可编程逻辑控制器）：作为工业自动化的核心控制设备，PLC犹如工厂的大脑。它负责接收各类设备传来的信息，经过分析处理后，发出精准指令，协调整个生产流程的有序运行。不同品牌和型号的PLC有着各自的特点，但都在工业控制中发挥着关键作用。

二、搭建通讯桥梁的过程

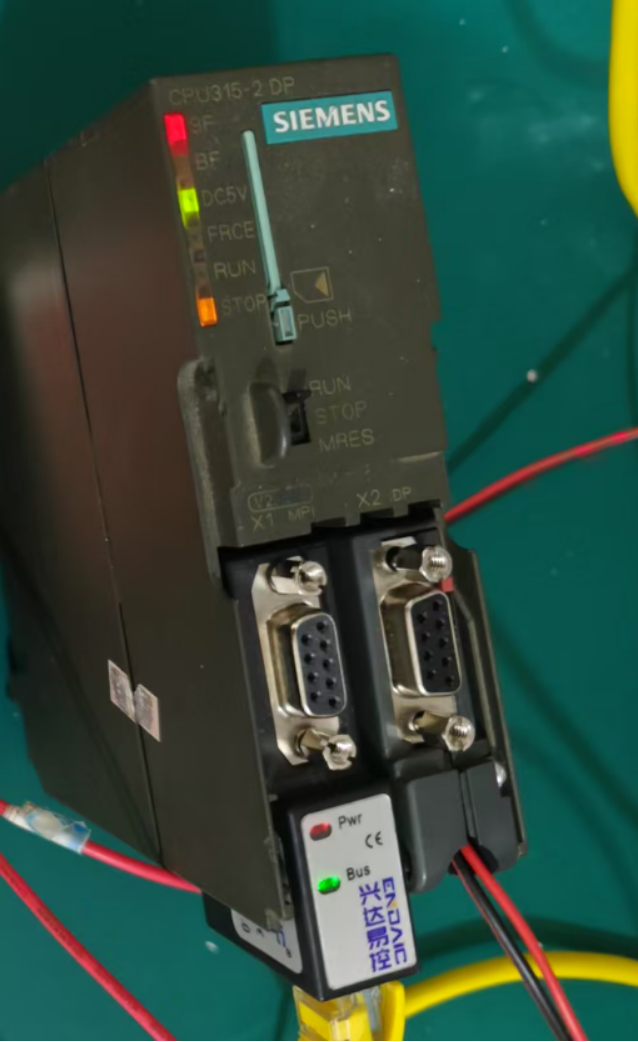

硬件连接：首先，将ModbusRTU转Profibus网关与QDNA在线钠离子分析仪通过合适的电缆连接起来。这一过程如同搭建桥梁的基石，确保物理层面的连通。同时，再把网关与PLC进行连接，就像把桥梁的两端稳固地架设在两岸之上。需要注意的是，连接时要严格按照设备的接口标准和接线规范操作，否则可能导致通讯故障。

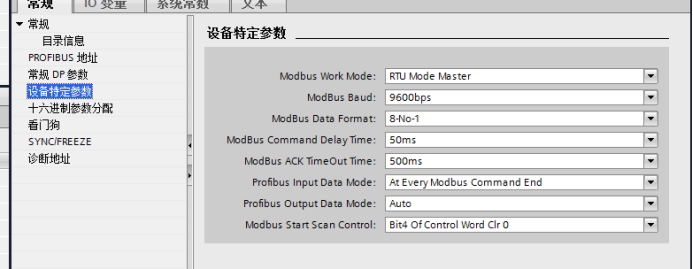

参数配置：这是整个通讯过程的关键环节。对于ModbusRTU转Profibus网关，需要设置正确的波特率、数据位、停止位等ModbusRTU参数，让它能准确理解QDNA分析仪发出的“信号”。

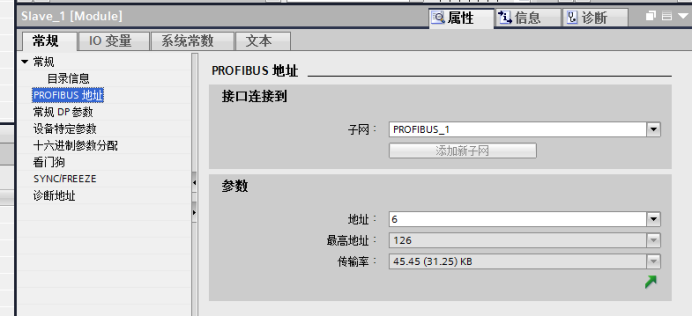

同时，还要配置Profibus相关的参数，如站号、节点地址等，以便与PLC顺利对接。

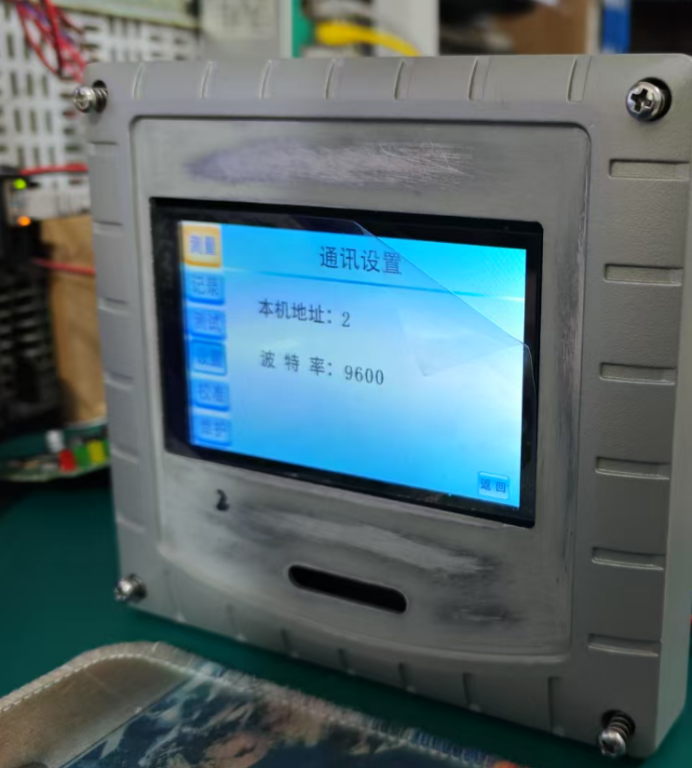

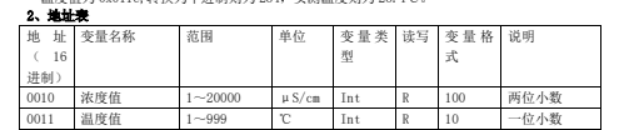

在添加数据映射之前需要知道QDNA在线钠离子分析仪的寄存器起始地址

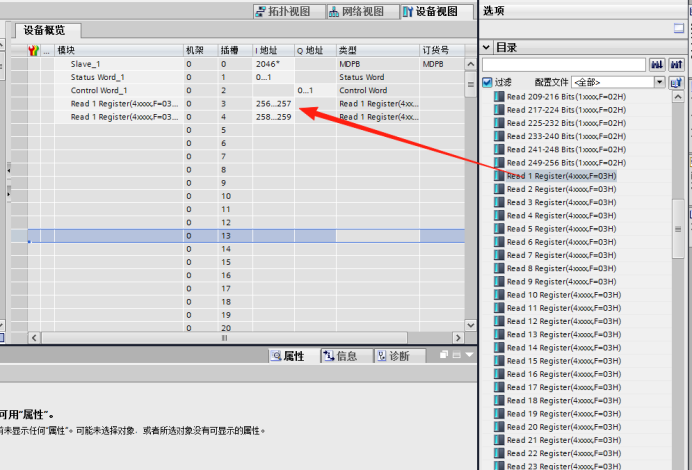

然后进入到设备视图在硬件目录添加两条4区功能码03的指令到博图插槽

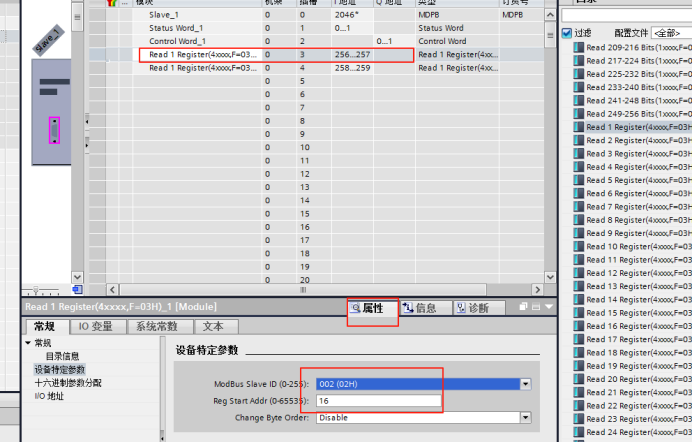

点击进入指令的属性设置从站地址和寄存器起始地址

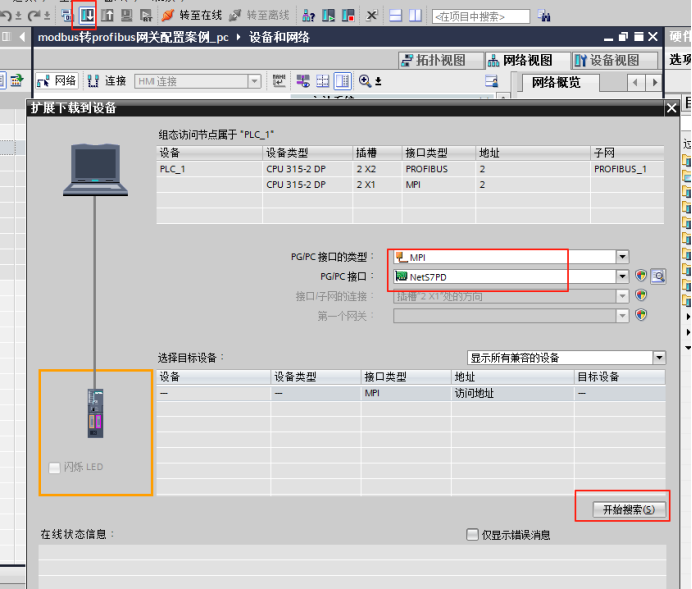

最后下载组态配置到plc就完成了对ModbusRTU转Profibus网关接QDNA在线钠离子分析仪到plc的配置

在工业自动化的大舞台上，ModbusRTU转Profibus网关助力QDNA在线钠离子分析仪与PLC的完美协作，如同一场精彩的交响乐。各个设备发挥各自的优势，共同奏响高效、精准生产的乐章，为现代工业的发展注入强大动力。
