CSD95378BQ5MC 60A 同步降压 NexFET? 智能功率级，具有 TAO 偏移和 DualCool? 封装数据手册

CSD95378BQ5MC NexFET? 智能功率级是一种高度优化的设计，适用于高功率、高密度同步降压转换器。该产品集成了驱动 IC 和功率 MOSFET，以完成功率级开关功能。这种组合在小型 5 毫米× 6 毫米外形封装中产生高电流、高效率和高速开关能力。它还集成了精确的电流检测和温度检测功能，以简化系统设计并提高精度。此外，PCB 封装经过优化，有助于缩短设计时间并简化整个系统设计的完成。
*附件：csd95378bq5mc.pdf

特性

• 60A 连续工作电流能力
• 30 A 时系统效率为 93.4%
• 30 A 时低功耗损耗为 2.8 W
• 高频工作（高达 1.25 MHz）
• 带FCCM的二极管仿真模式
• 温度补偿双向电流检测
• 模拟温度输出（0°C 时为 400 mV）
• 故障监控
  • 高侧短路、过流和过温保护
• 兼容 3.3V 和 5V PWM 信号
• 三态 PWM 输入
• 集成自举二极管
• 优化死区时间以实现击穿保护
• 高密度 SON 5 mm × 6 mm 封装
• 超低电感封装
• 系统优化的PCB封装
• DualCool? 封装
• 符合 RoHS 标准 – 无铅端子电镀
• 无卤素

参数

方框图

?1. 产品概述?
CSD95378BQ5MC是德州仪器（TI）推出的高集成度智能功率级解决方案，专为高功率密度同步降压转换器设计。该器件将驱动IC与功率MOSFET集成于5mm×6mm SON封装中，具备高效、高速开关特性，并集成电流/温度传感功能。

?2. 关键特性?

• ?高性能参数?
  • 连续工作电流：60A
  • 系统效率：93.4%（30A负载时）
  • 功率损耗：2.8W（30A负载）
  • 支持最高1.25MHz开关频率
• ?智能保护功能?
  • 高侧短路、过流、过热保护
  • 温度补偿双向电流检测
  • 模拟温度输出（0°C时400mV）
• ?工作模式?
  • 二极管仿真模式（FCCM引脚控制）
  • 三态PWM输入兼容3.3V/5V信号

?3. 典型应用?

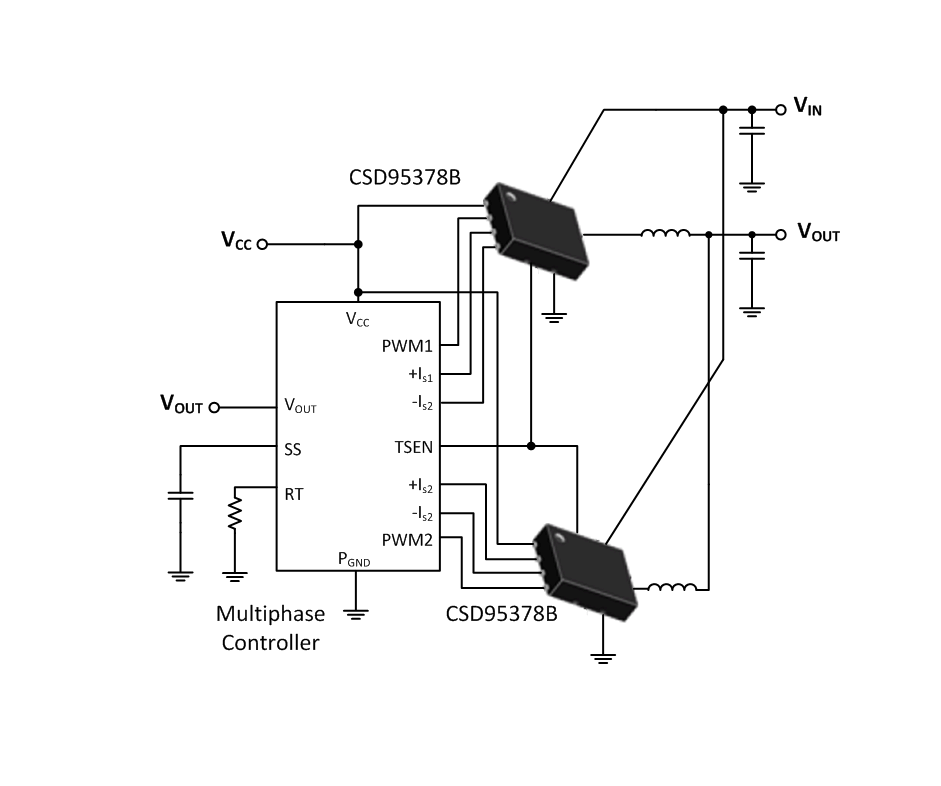

• 多相同步降压转换器
• 负载点（POL）DC-DC转换器
• 内存/显卡供电
• 服务器/桌面VR11.x/VR12.x核心电压调节

?4. 封装与规格?

• ?封装类型?：5mm×6mm SON DualCool?（带散热焊盘）
• ?热阻参数?：
  • 结到外壳（RθJC）：5°C/W
  • 结到电路板（RθJB）：1.5°C/W
• ?绝对最大额定值?：
  • VIN电压：25V
  • 工作结温：-55°C至150°C

?5. 设计支持?

• 提供优化PCB布局建议（含焊盘图案和钢网开口设计）
• 集成自举二极管和死区时间控制
• 支持多相并联应用（通过TAO引脚实现温度监测共享）

?6. 文档版本?
当前数据手册版本：SLPS463C（2017年3月修订），包含应用原理图、引脚功能说明及机械尺寸图。

?附加说明?

• 符合RoHS标准，无卤素
• 提供13引脚SON封装（顶部散热焊盘设计）
• 典型效率曲线显示在500kHz开关频率下，12V转1.2V效率可达90%以上（20A负载时）
