CSD95372BQ5MC 60A 同步降压 NexFET? 智能功率级，采用双冷却封装数据手册

CSD95372BQ5MC NexFET? 智能功率级是一款高度 优化设计，适用于高功率、高密度同步降压转换器。本产品 集成驱动IC和功率MOSFET，完成功率级开关功能。这 组合可在小范围内产生大电流、高效率和高速开关能力 5 mm × 6 mm 外形封装。它还集成了精确的电流检测和温度 传感功能，可简化系统设计并提高精度。此外，PCB 优化了封装，有助于缩短设计时间并简化整个系统的完成 设计。
*附件：csd95372bq5mc.pdf

特性

• 60A 连续工作电流能力
• 30 A 时系统效率为 93.4%
• 30 A 时功耗低至 2.8 W
• 高频工作（高达 1.25 MHz）
• 带FCCM的二极管仿真模式
• 温度补偿双向电流
  检测
• 模拟温度输出（0°C时为600 mV）
• 故障监控
  • 高侧短路、过流和
    过温保护
• 兼容 3.3V 和 5V PWM 信号
• 三态 PWM 输入
• 集成自举二极管
• 优化的死区时间，实现击穿保护
• 高密度 SON 5 × 6 mm 封装
• 超低电感封装
• 系统优化的PCB封装
• DualCool? 封装
• 符合 RoHS 标准 – 无铅端子电镀
• 无卤素

参数

方框图

?1. 核心特性?

• ?高性能电流处理?：支持60A连续工作电流，峰值电流达90A（50μs脉冲）。
• ?高效能设计?：系统效率达93.4%（30A时），功率损耗仅2.8W（30A/12V输入/1.2V输出）。
• ?高频操作?：支持最高1.25MHz开关频率，优化死区时间防止直通。
• ?集成保护功能?：
  • 二极管仿真模式（FCCM引脚控制）。
  • 温度补偿双向电流检测。
  • 故障监测（高侧短路、过流、过热保护）。
• ?温度管理?：模拟温度输出（600mV对应0°C），集成热关断功能。
• ?兼容性?：3.3V/5V PWM信号输入，三态PWM支持，集成自举二极管。

?2. 应用场景?

• 多相同步降压转换器（高频/大电流应用）。
• 负载点（POL）DC-DC转换器。
• 内存/显卡供电、服务器VR11.x/VR12.x核心电压调节。

?3. 封装与规格?

• ?封装?：5mm×6mm SON DualCool?封装，超低电感设计，优化PCB布局。
• ?热性能?：结到外壳热阻（RθJC）5°C/W，结到板热阻（RθJB）1.5°C/W。
• ?电气参数?：
  • 输入电压（VIN）：16V（持续），27V（10ns瞬态）。
  • 驱动电压（VDD）：4.5V–5.5V。

?4. 设计支持?

• 提供推荐PCB焊盘图案和钢网开孔设计。

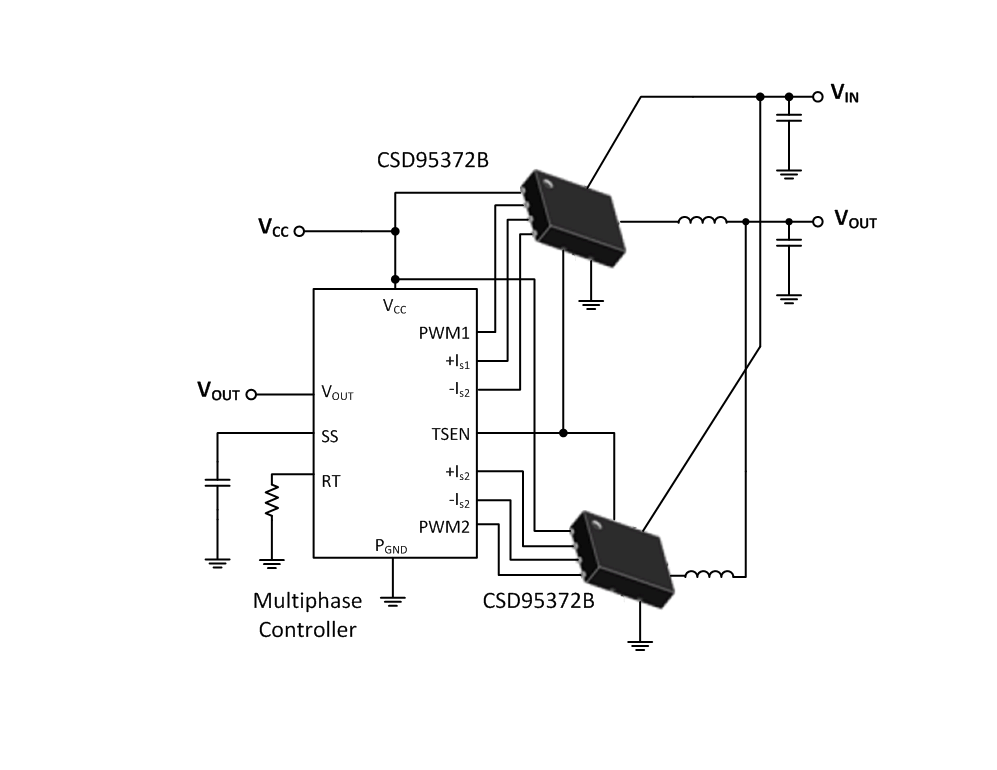

• 集成电流/温度检测简化系统设计，典型应用图支持多相控制器（如TPS53661）。

?5. 订购信息?

• 可选13英寸卷带（2500片）或7英寸卷带（250片），符合RoHS标准。
