?AFE532A3WEVM评估模块技术解析与应用指南

Texas Instruments AFE532A3WEVM评估模块旨在评估AFE532A3W精密数模转换器 (dac) 的功能和性能。AFE532A3W精密DAC具有三通道缓冲电压输出、电流输出和ADC输入智能模拟前端 (AFE)。此评估模块在3.3VDD 的板载电源电压下运行。AFE532A3WEVM评估模块还可自动检测I^2^C、SPI和PmBus接口，且包含内部基准。该评估模块非常适合光学模块、高性能计算和标准笔记本电脑。

数据手册：*附件：Texas Instruments AFE532A3WEVM 驱动评估模块数据手册.pdf

AFE532A3WEVM包含一个10位300mA电流输出 DAC (IDAC)、一个10位电压输出DAC (VDAC) 和一个用于外部信号监控的10位模数转换器 (ADC)。该评估模块包括一个EVM GUI，用于评估AFE532A3W精密DAC的特性性能和应用。

特性

• 板载3.3V VDD 电源电压
• USB供电，无需外部电源
• 用于评估不同AFE配置的跳线
• 内部基准
• 电压和电流输出
• 输出电压逆变电路
• I^2^C或串行外设接口（SPI）
• 用于SPI或I^2^C通信的板载FT4222控制器
• 模数转换器 (ADC) 输入

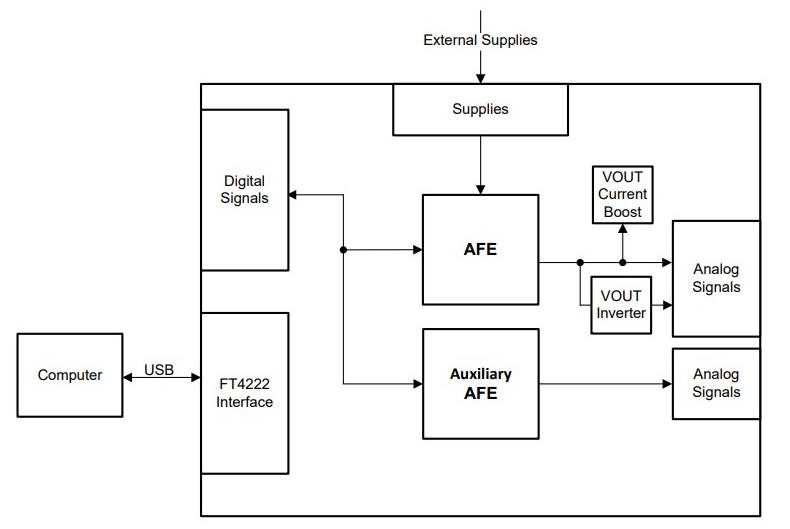

简化示意图

?AFE532A3WEVM评估模块技术解析与应用指南

一、核心特性与功能架构

1. ?双AFE集成设计?
   • 包含主/辅两片AFEx32A3W器件（10位AFE532A3W与8位AFE432A3W引脚兼容）
   • 三通道智能模拟前端：2路DAC（电压/电流输出）+1路可配置DAC/ADC通道
   • 电流输出范围：300mA全量程，支持Hi-Z断电模式
2. ?汽车级接口配置?
   • 自动检测I2C/SPI/PMBus接口协议
   • 关键性能参数：| 参数 | 规格 |
     | ---------- | ------------------ |
     | 供电电压 | 3V-5.5V (VDD) |
     | 负压输出 | -1.5V至-5V (VSS) |
     | 开关频率 | 650kHz固定 |
3. ?安全机制?
   • 集成ESD保护电路（24V TVS管）
   • 过流保护阈值：52A（硬件触发）
   • 热关断温度：170°C

二、硬件配置要点

2.1 跳线设置（关键配置）

• ?电源模式选择?：
  • J18：断开时允许外接VDD（3-5.5V）
  • J17：负压输入（连接反相运放电路需预供-1.5V~-5V）
• ?信号路径配置?：
  • J3：闭合时启用VOUT0反相运放电路
  • J6/J10：并联IOUT通道提升输出电流（需外接VDD）

2.2 接口定义

• ?数字接口?（J22/J26）：
  • SPI模式：SCLK/SDI/SDO/SYNC
  • I2C模式：SCL/SDA（默认地址0x48）
• ?模拟接口?（J24/J28）：
  • VOUT0/VOUT1：电压输出（±1%精度）
  • IOUT：电流输出（4.99Ω负载电阻）

三、软件控制流程

1. ?GUI操作步骤?
   1. 安装SMART-DAC-EVM-GUI软件（兼容Win10）
   2. 选择设备型号（AFE532A3W）
   3. 配置通信协议（SPI/I2C）
   4. 实时监控参数：
      • 输出电压/电流
      • 芯片温度
      • 故障状态
2. ?高级功能配置?
   • ?NVM编程?：通过"Program NVM"按钮固化寄存器设置
   • ?ADC监测?：配置J4跳线将IOUT接入AIN1通道
   • ?比较器触发?：通过FB1引脚实现阈值报警

四、典型应用场景

1. ?光模块供电系统?
   • 配置方案：
     • 启用反相运放电路生成-3V偏置电压
     • 并联IOUT通道实现600mA驱动能力
   • 布局要求：VOUT走线宽度≥2mm
2. ?车载计算单元?
   • 多模块协同：
     • 通过PMBus同步4个AFE模块
     • 利用PG信号实现电源时序控制
   • 热设计建议：
     • 添加4×φ0.3mm散热过孔
     • 环境温度≤105°C（强制风冷）
