CSD96415 80A 峰值连续电流同步降压 NexFET? 功率级数据手册

CSD96415RWJ NexFET? 功率级是一种高度优化的设计，适用于高功率、高密度同步降压转换器。该产品集成了驱动器件和功率 MOSFET，以完成功率级开关功能。这种组合在 5 mm × 6 mm 的小型封装中产生高电流、高效率和高速开关能力。它还集成了精确的电流检测和温度检测功能，以简化系统设计并提高精度。此外，PCB 封装也经过优化，有助于缩短设计时间并简化整个系统设计的完成。
*附件：csd96415.pdf

特性

• 峰值额定电流：80 A
• 16伏伏 在 、25V 额定高侧和低侧 FET
• 峰值效率 （f 西 南部 = 600 kHz，升 外 = 150 nH）：超过 94%
• 高频工作（高达 1.75 MHz）
• 温度补偿双向电流检测
• 模拟温度输出
• 故障监控
• 兼容 3.3V 和 5V PWM 信号
• 三态PWM输入
• 集成自举开关
• 优化的死区时间，实现击穿保护
• 包装
  • 高密度 QFN 5 mm × 6 mm
  • 超低电感
  • 系统优化的PCB封装
  • 热增强的顶部冷却
  • 符合 RoHS 标准的无铅端子电镀
  • 无卤素
  • 7 英寸和 13 英寸卷轴

参数

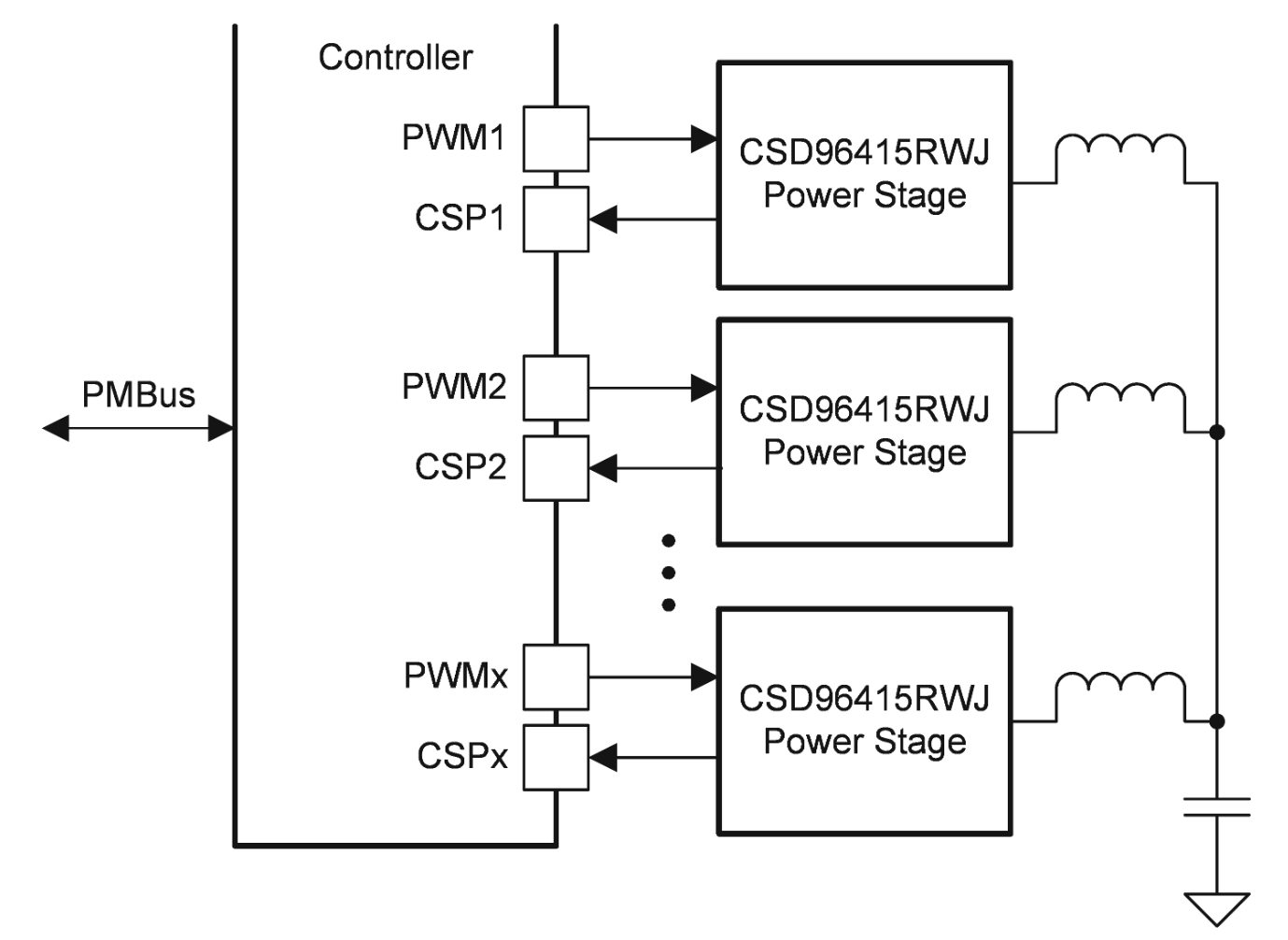

方框图

?1. 核心特性?

• ?高性能参数?：80A峰值电流能力，支持16V输入电压（高/低侧MOSFET耐压25V），1.75MHz高频开关，94%以上峰值效率（600kHz开关频率下）。
• ?集成化设计?：
  • 温度补偿双向电流检测
  • 模拟温度输出与故障监控
  • 兼容3.3V/5V PWM信号，集成自举开关
  • 优化的死区时间防止直通
• ?封装优势?：5mm×6mm QFN封装，超低寄生电感，顶部散热优化，符合RoHS标准。

?2. 典型应用?

• 多相同步降压转换器（高频/大电流场景）
• 负载点（POL）DC-DC转换器
• 内存/显卡供电
• 服务器/桌面CPU核心电压调节

?3. 技术亮点?

• ?系统级优化?：集成驱动IC与MOSFET，简化布局设计，提供精确电流/温度传感功能。
• ?可靠性保障?：ESD防护设计，支持-55°C至150°C工作温度。

?4. 生产信息?

• ?封装选项?：VQFN-CLIP（41引脚），提供卷带包装（250/2500片每卷）。
• ?环保认证?：无卤素，符合绿色环保标准（RoHS豁免且不含锑/溴）。
