CSD95430 90A 峰值连续电流同步降压 NexFET? 智能功率级数据手册

CSD95430RRBNexFET? 功率级是一种高度优化的设计，适用于高功率、高密度同步降压转换器。该产品集成了驱动IC和功率MOSFET，以完成功率级开关功能。这种组合在小型 5 mm × 6 mm 外形封装中产生大电流、高效率和高速开关能力。它还集成了精确的电流检测和温度检测功能，以简化系统设计并提高精度。此外，PCB封装也经过优化，有助于缩短设计时间并简化整个系统设计的完成。该功率级具有有源电流平衡功能，允许多个功率级从单个PWM输入并联。这使得非常高电流的应用能够实现相位倍增，而无需类似的高相位数控制器。有源电流平衡确保乘相相均匀分配电流，因此在并联相位时不需要显着降额电流能力。
*附件：csd95430.pdf

特性

• 共享单个PWM输入的并联相位之间的有源电流平衡
• 峰值连续电流：90-A
• 系统效率：30-A 时> 95%
• 高频工作：1.25MHz
• 二极管仿真功能可实现高效的不连续导通模式 （DCM）作
• 温度补偿双向电流检测
• 模拟温度输出
• 故障监控
• 兼容 PWM 信号：3.3 V 和 5 V
• 三态PWM输入
• 集成自举开关
• 优化的死区时间，实现击穿保护
• 高密度工业通用 QFN 5 mm x 6 mm 封装
• 超低电感封装
• 系统优化的 PCB 封装
• 热增强的顶部冷却
• 符合 RoHS 标准 - 无铅端子电镀
• 无卤素

参数

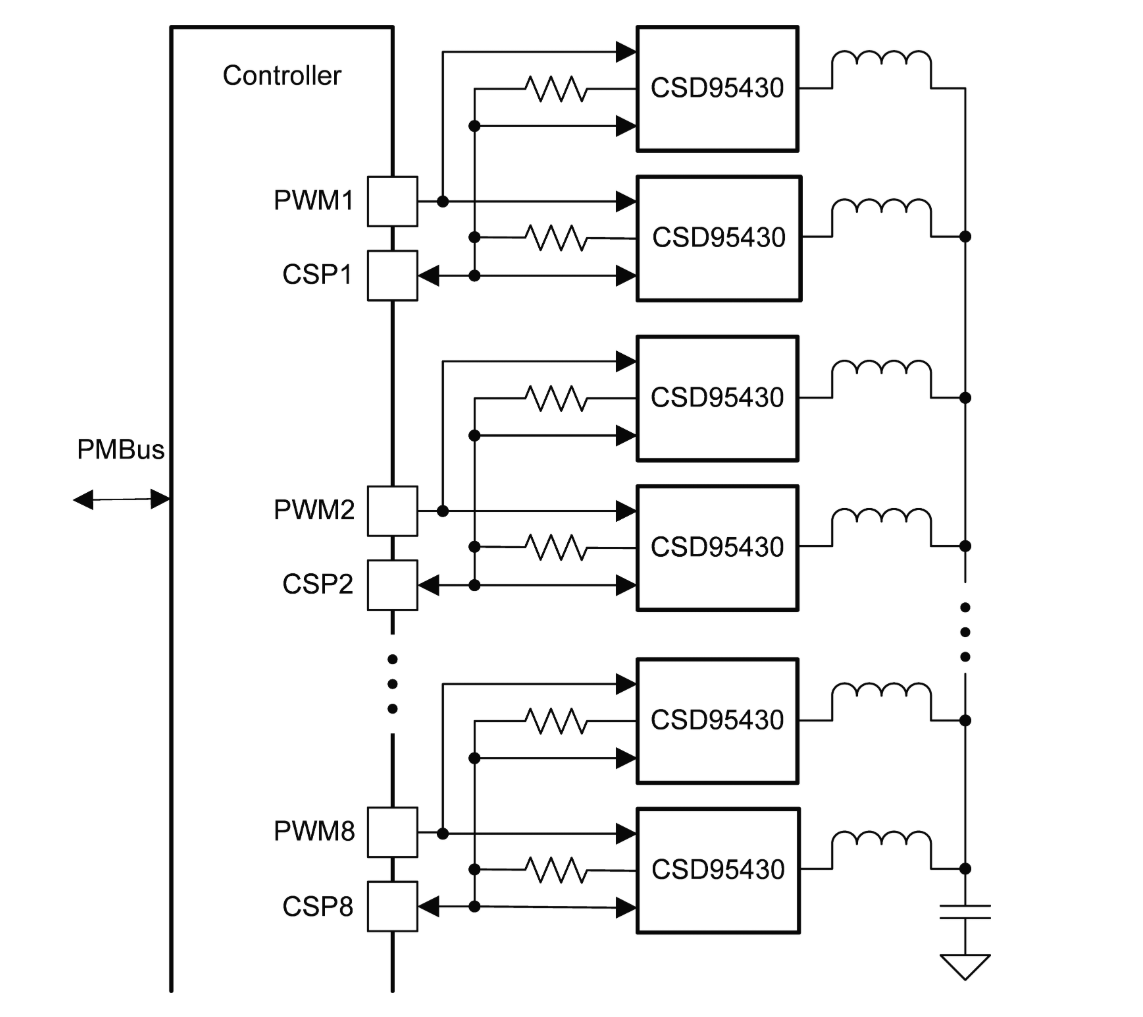

方框图

?1. 核心特性?

• ?高效能设计?：支持90A峰值连续电流，系统效率>95%（30A时），适用于1.25MHz高频操作。
• ?智能功能?：
  • 二极管仿真模式提升断续导通模式（DCM）效率。
  • 温度补偿双向电流检测及模拟温度输出。
  • 集成故障监测与3.3V/5V PWM信号兼容。
• ?封装优化?：5mm×6mm QFN超低电感封装，顶部散热增强，符合RoHS标准。

?2. 典型应用?

• ?高密度电源系统?：多相同步降压转换器（>500A）、高频场景。
• ?硬件领域?：内存/显卡、数据中心/网络交换机、CPU/FPGA/ASIC供电。

?3. 技术亮点?

• ?集成化设计?：驱动IC与MOSFET整合，简化布局并提升开关速度。
• ?主动均流技术?：支持多相位并联，共享单一PWM输入，无需高相位控制器。
• ?PCB友好?：优化引脚布局与散热焊盘设计，加速系统开发。

?4. 文档支持?

• 提供机械尺寸、焊盘图案、钢网开孔等生产数据（含行业兼容方案）。
• 可通过TI官网订阅文档更新，或通过E2E?论坛获取技术支持。

?5. 版本与订购?

• 当前版本：2023年1月发布（初始版本）。
• 封装选项：41引脚VQFN-CLIP，卷带包装（2500片/卷）。
