激光振镜运动控制器在流水线激光打标上的应用

市场应用背景

激光打标凭借其永久性、高精度和无接触的优势，已成为包装印刷、广告标识、线缆电子及精密零件等领域应用最广泛的标记加工技术。 随着工业4.0的深入推进，传统激光打标面临新挑战，视觉定位激光打标方案应运而生。该方案融合先进的机器视觉与激光打标技术，在自动化生产线上实现了高精度定位与高效打标。这不仅是一次设备升级，更是生产模式的革新，已显著提升电子、汽车、医疗等行业的生产效率。

传统方案局限性

● 依赖人工定位：效率低下，难以匹配自动化产线节拍。

● 复杂工件适应性差：曲面及异形件标刻一致性难以保障。

● 柔性生产能力不足：设备切换成本高，响应激增的柔性生产需求困难。

正运动流水线视觉激光打标方案的核心优势

● 高精度自动定位：视觉实时纠偏，定位精度高达±0.05mm。

●无缝产线集成：支持PLC/MES系统对接，兼容U型线/传送带产线布局，快速部署。

●卓越柔性生产能力：配方化管理标刻参数文件，实现不同产品标刻方案的快速切换，显著提升换线效率。

01 激光振镜运动控制器在流水线激光打标应用

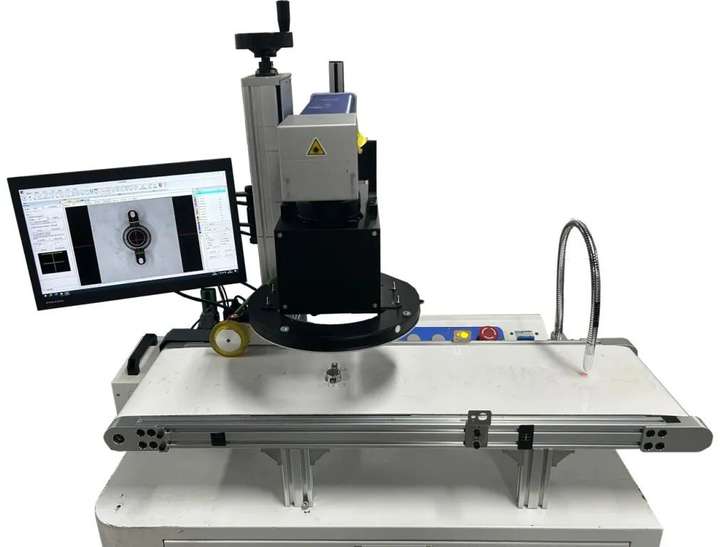

▲ 流水线激光打标机 ▲

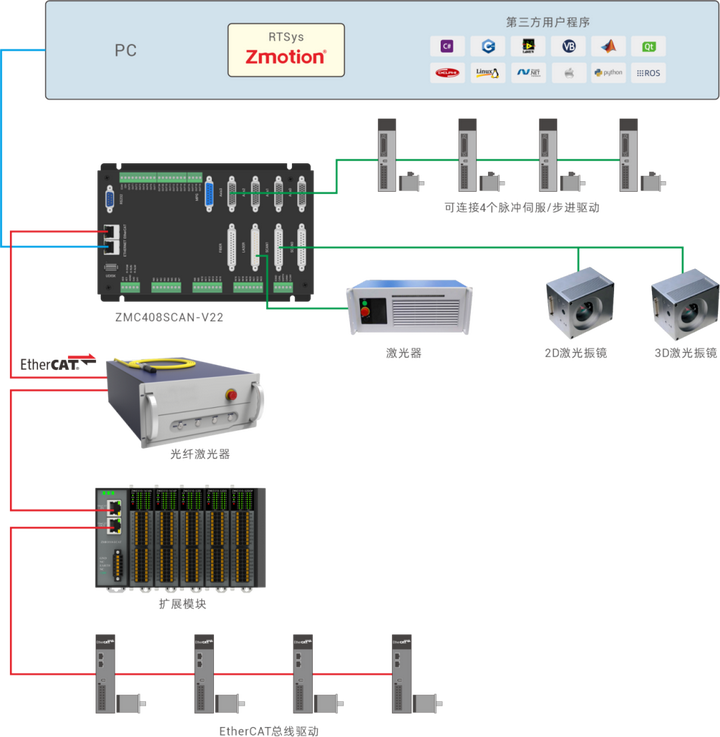

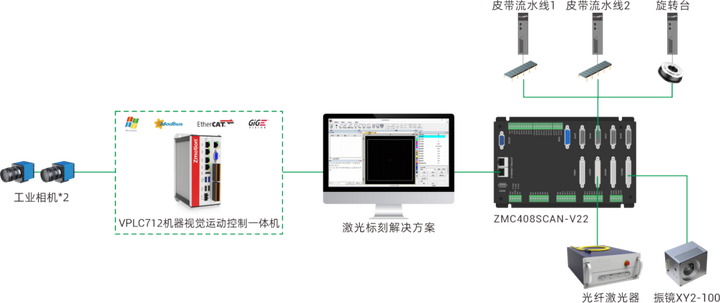

正运动技术流水线激光打标应用硬件方案

1.24DI：接原点、限位等光电开关；

2.20DO：相机飞拍接口、继电器输出；

3.4路脉冲输出：接步进/伺服驱动器；

4.2路扫描振镜接口：接XY2-100协议扫描振镜；

5.Fiber激光器接口：可接光纤、CO2、YAG激光器；

6.Laser激光器接口：支持IPG-YLR以及24V控制信号激光器；

7.EtherCAT接口：接EtherCAT总线驱动器与IO模块；

8.ETHERNET接口：百兆网口，用于PC电脑连接。

正运动技术流水线视觉激光打标应用演示案例

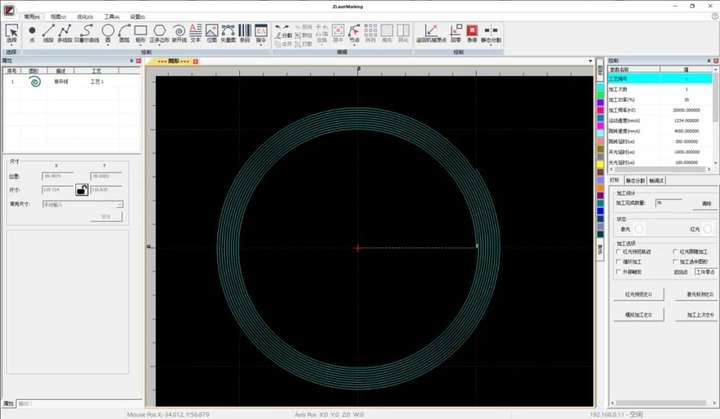

采用正运动技术ZLaserMarking激光打标解决方案，用户可调整激光功率、扫描速度、线间距等关键参数，以及连续轨迹加工控制，精准控制激光束沿着预设的加工轨迹移动，对指定加工区域进行打标。

ZLaserMarking激光打标解决方案核心功能

1.精密振镜控制与校正：标配BOX校正与多点校正功能，有效保障基础打标精度。可选配高精度视觉校正，保证振镜控制精度。

2.智能排版功能：自动计算最短的切割路径，减少不必要的移动，实现设备工作效率最大化。支持主流的设计文件格式（如DXF、AI、SVG等）。

3.高精度控制：支持高精度视觉多点振镜校正，伺服轴反向间距、螺距补偿、二维补偿等多种平台校正。

4.图形编辑功能：支持矢量化、图片、文本、条码处理、图形编辑?，提供丰富的功能，支持多种文件格式的导入和处理。

5.丰富的工艺：支持单向、双向、环形、放射等多种轨迹填充方式，正弦、螺旋、8字形等异化曲线工艺。

正运动流水线激光打标应用配置流程

当外部传感器检测到产品到位时，立即触发CCD相机进行动态飞行拍摄，精准捕捉生产线工件的实时图像。视觉处理系统通过实时图像算法解析工件位置、轮廓及特征信息；控制系统据此动态生成路径规划，同步校准激光焦点位置与加工参数；最终由激光器执行高精度标刻。实现毫秒级响应，显著提升产线节拍与标记质量一致性。

正运动技术流水线激光打标应用运行视频可点击→“激光振镜运动控制器在流水线激光打标上的应用”查看：

方案应用优势

1.控制集成，稳定可靠：单张板卡集成振镜与伺服控制，确保多轴协同的实时性与系统稳定性。

2.接口丰富，降低成本：集成EtherCAT总线、脉冲、模拟量、高速IO等主流接口，简化硬件架构，有效降低设备控制成本。

3.精准同步：支持2.5D振镜控制，扫描振镜与伺服轴同步运动。

4.多轴精密插补：支持伺服轴与扫描振镜的复杂轨迹协同（直线、螺旋线、渐开线等），满足高精度、复杂路径加工需求。

5.灵活二次开发：板卡支持二次开发，提供C++、C#等多种开发方式的专用激光函数库及应用案例。

6.脱机运行，稳定保障：支持脱机控制运行，可加载多个脱机程序，通过IO或API函数灵活触发，确保系统加工过程稳定可靠。

02 开放式激光振镜运动控制器简介

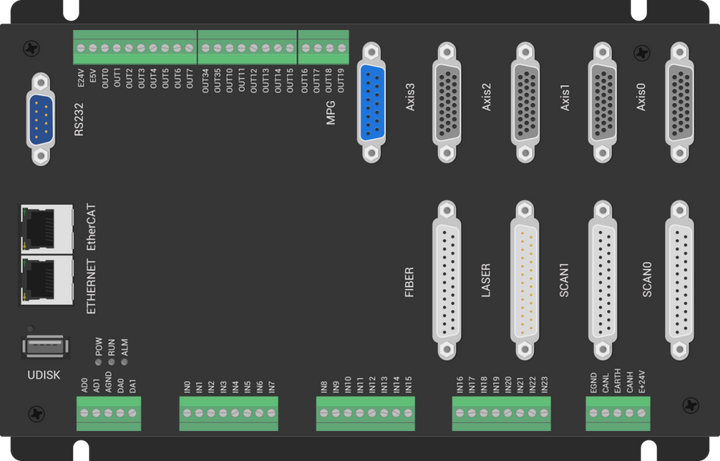

独立式激光振镜运动控制器ZMC408SCAN-V22，集成激光控制、振镜控制和总线轴/脉冲轴控制，助您实现高效精确的EtherCAT总线运动控制+激光振镜解决方案。

▌ 16轴运动控制，支持点到点到多轴同步控制；

▌ 2路带反馈激光振镜接口、1路LASER和1路FIBER激光电源专用接口；

▌ 支持一维/二维/三维PSO功能，可做视觉飞拍、精密点胶和激光能量控制；

▌ 激光振镜控制与运动控制相互融合，可灵活构建多轴联动等方式的激光加工系统；

▌ 多维位置同步输出PSO，板载24路通用输入和20路通用输出，其中4路高速色标锁存，4路PSO和8路PWM输出。
