1、产品特征：
12V-60V宽范围输入电压
3A持续输出电流能力
集成高侧120V, 70mΩ和低侧120V, 70mΩ功率场效应管开关
50kHz-500kHz可调频率范围
精密参考电压 (1.2 V)
可编程软启动器，具备预偏置负载能力
可编程的使能延时关闭能力
可编程过载保护功能，配备0.2S空白计时器和防抖动功能
可编程逐周期电流限制保护功能
可编程输入欠压锁定功能
可编程输入过压锁定保护功能
支持输出过压保护
支持过温保护
采用QFN5x5mm-32L封装

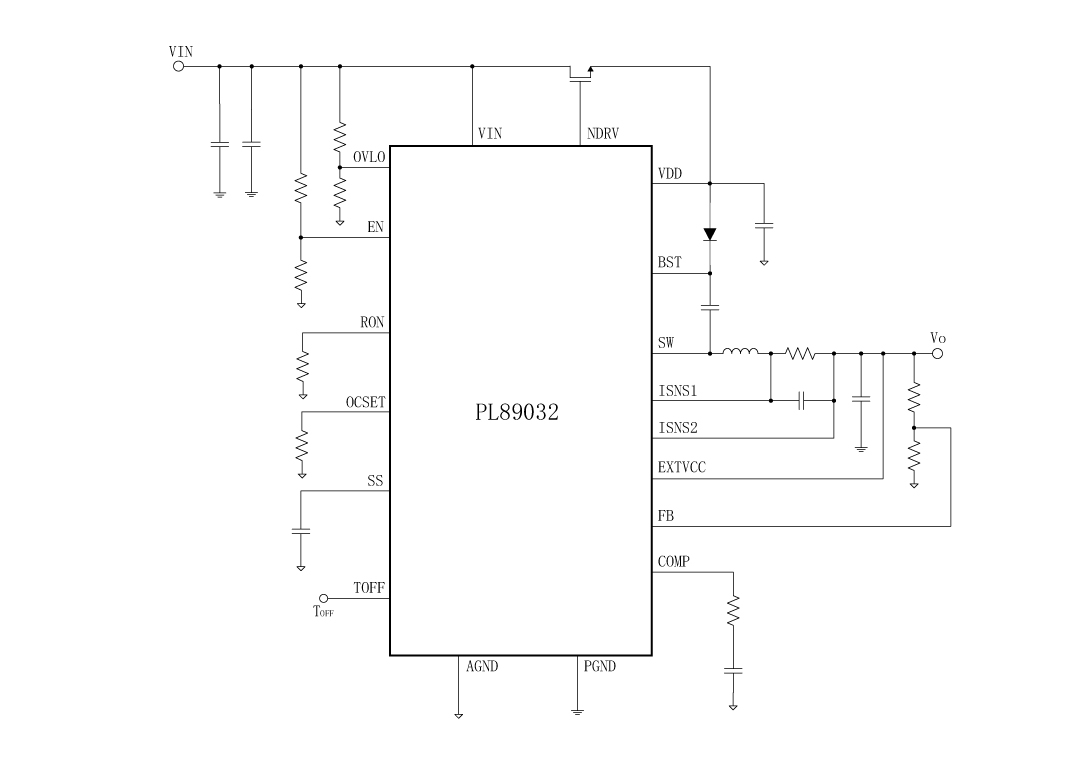

2、应用原理图：
3、产品描述
PL89032是一款高压降压转换器，专为高性能同步降压DC/DC应用而设计，输入电压可高达60V。它集成了高效率同步降压开关稳压器，其中包括120V、70mΩ的高侧和120V、70mΩ的低侧场效应管，以在12V 到60V的宽工作输入电压下提供3A的连续负载电流。
PL89032 的开关频率可以从50kHz 编程到500kHz，允许根据效率和尺寸进行调节。输出电压可以使用内部 1.2V 参考电压进行精确调节，以满足低电压应用的需求。保护功能包括用户可编程的欠压锁定、过压锁定和过流保护。在关断模式下，供电电流降至20?A以下。PL89032是汽车信息娱乐应用、通讯总线变换器等的不错选择。
4、典型应用场景
48V非隔离式直流-直流转换器
汽车应用
通讯总线转换器
通用
工业直流-直流电机伺服器
?
降压转换器
