发视频资料介绍
1、产品特征：
输入电压范围：6V-100V
最大输出电流：20A
可调节工作频率最高1MHz
内置强大的栅极驱动 2.3A/3.5A
自适应死区控制
频率同步功能
线路前馈的电压控制模式
支持欠压保护、过压保护、过流保护、短路保护和过温保护
封装：QFN3.5x4.5-20L

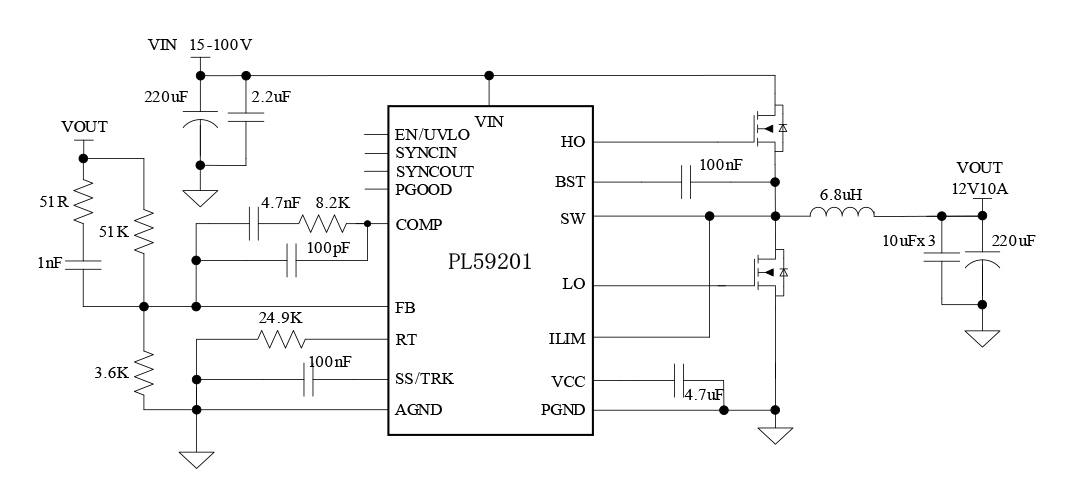

2、应用原理图：
3、产品描述
PL59201是一款100V同步降压控制器，旨在从高输入电压源或受高电压瞬变影响的输入轨进行调节，从而最大限度地减少对外部浪涌抑制组件的需求。PL59201在低至6V的输入电压骤降期间仍能继续工作，如果需要的话，其占空比接近100%，使其非常适合工业控制、机器人、数据通信和射频功率放大器应用。
强制PWM（FPWM）操作消除了频率变化，以最大限度地减少EMI，而用户可选的二极管仿真功能降低了轻负载条件下的电流消耗。通过测量低压侧MOSFET两端的电压降或使用可选的电流感测电阻器来实现逐周期过电流保护。高达1 MHz的可调开关频率可以与外部时钟源同步，以消除噪声敏感应用中的拍频。
4、典型应用场景
高电池节数电池组（如：电动自行车、电动踏板车）
移动储能电源
非隔离式POE
网络和计算机
电器、电动工具和园艺工具
降压控制器
