发视频资料介绍
1、产品特征：
输入电压范围：升压模式下为4.5V至56V（感应引脚60V最大绝对值），启动后可在2.5V电压下工作，降压模式下为4.5V至96V（供电电压引脚100V最大绝对值
输出电压高达56V（降压模式）和 96V（升压模式）
±1% 1.200V 参考电压
同步运行，实现最高效率并减少热量
升压模式下同步MOSFET的接近100%占空比能力
CV/CC 模式控制（恒压和恒流）
低静态电流: 350μA
可锁定开关频率(75kHz to 850kHz).
可编程固定开关频率 (50kHz to 900kHz)
电源正常输出电压监测器
低关机电流, IQ < 8?A
耐热性能增强型扁平20引脚3mm × 4mm QFN封装

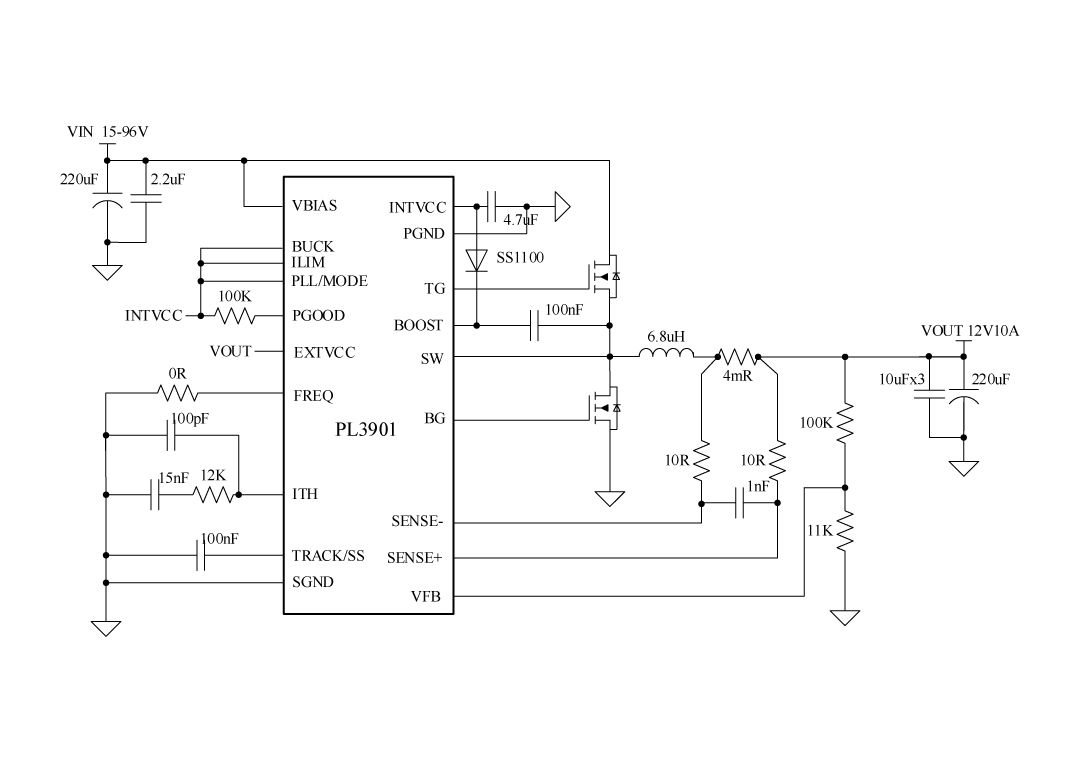

2、应用原理图：
3、产品描述
PL3901是一款高性能同步降压/升压转换器控制器。同步整流可提高效率，降低功率损耗并降低热量，从而实现高功率升压应用。4.5V至56V（升压模式）和4.5V至96V（降压模式）的输入电源范围涵盖了广泛的系统架构和电池化学成分。在升压模式下，当从转换器或其他辅助电源的输出进行偏置时，PL3901可以在启动后以低至2.5V的输入电源运行。工作频率可以设置为50kHz到900kHz的范围，或者使用内部锁相环与外部时钟同步。
TRACK/SS 引脚在启动期间逐渐提高输出电压。PLLIN/MODE 引脚在轻负载下选择突发模式、脉冲跳过模式或强制连续模式。
4、典型应用场景
消费类电子
工业
医疗
高电池电压供电系统
?
