发视频资料介绍
1、产品特征：
同步运行以实现最高效率并减少热量
宽范围输入电压：升压模式下为4.5V至56V（感应引脚60V最大绝对值），启动后可在2.5V下工作，降压模式下为4.5V至96V（供电电压引脚100V最大绝对值）
输出电压高达96V（升压模式）和 56V（降压模式）
±1% 1.2V参考电压
CV/CC模式控制（恒压和恒流）
可锁定开关频率(75kHz-850kHz)
可编程固定开关频率(50kHz-900kHz)
电源正常输出电压监测器
耐热性能增强型扁平28引脚4mm × 5mm QFN封装

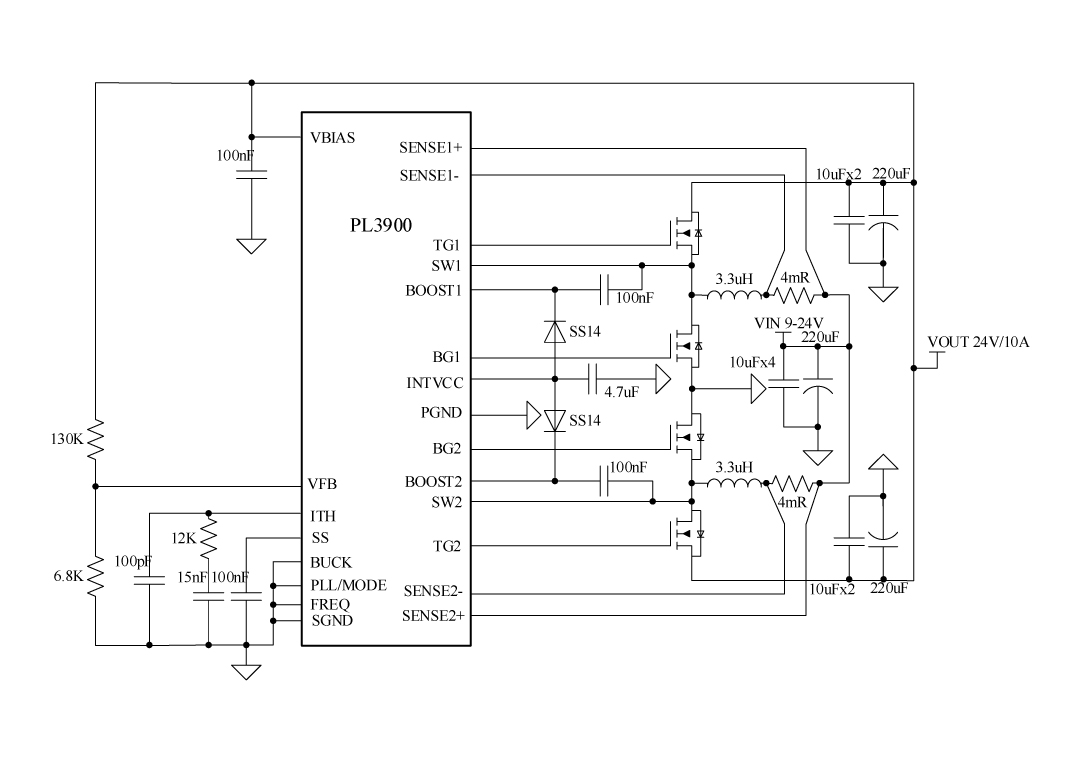

2、应用原理图：
3、产品描述
PL3900是一款高性能多相单输出同步降压/升压控制器，能够异相驱动两个N沟道功率MOSFET级。多相操作减少了对输入和输出电容器的需求，并允许使用比单相等效电感器更小的电感器。同步整流提高了效率，降低了功率损耗，并减轻了热要求，从而实现高功率升压应用。
4.5V至56V（升压模式）和4.5V至96V（降压模式）输入电源范围涵盖了多种系统架构和电池化学。当由转换器输出或其他辅助电源偏压时，PL3900可以在启动后以低至2.5V的输入电源工作。工作频率可以设置为50kHz到900kHz的范围，或使用内部PLL与外部时钟同步。多相操作允许PL3900配置为2相、3相、4相、6相和12相工作。SS引脚在启动期间提升输出电压。PLLIN/MODE引脚在轻负载下选择突发模式操作、脉冲跳过模式或强制连续模式。
4、典型应用场景
消费类电子
大功率音响产品
工业
医疗
?
