发视频资料介绍
1、产品特征：
12V-100V的宽输入电压范围
最大输出电流：20A
开关频率范围为最高500kHz
COT控制模式
可编程软启动
可编程逐周期限流保护
支持欠压保护、过压保护、过流保护、短路保护和过温保护等
封装：ETSSOP20

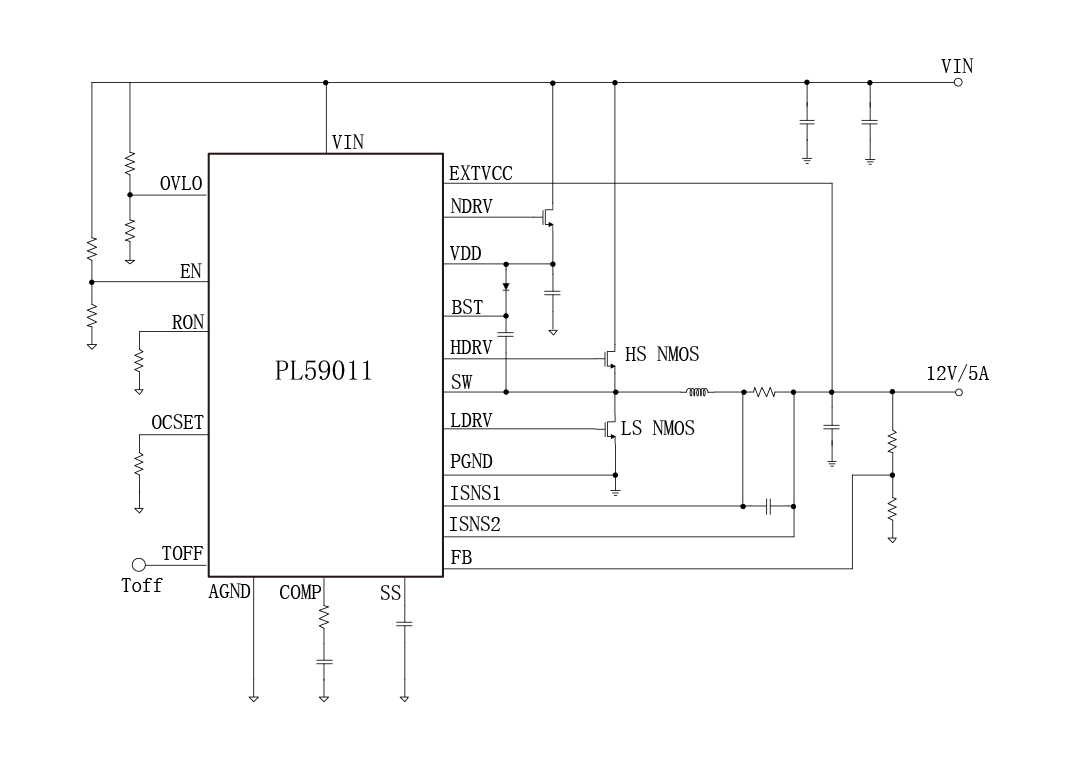

2、应用原理图：
3、产品描述
PL59011是一款适用于输入电压高达100V的超宽输入范围、高性能同步降压DC-DC的PWM控制器。PL59011通过驱动一对外部整流和续流MOS-FET实现大输出电流（可达20A）、超宽出入范围（12-100V）的降压DC-DC应用。可外部编程调整开关频率，可调范围为50 kHz -500 kHz，实现在不同应用下对转换效率、体积、功率大小的灵活设计。
PL59011保护功能齐全，具有可编程设置的输入欠压锁定、输入过压锁定、和输出过流保护以及电源电流低于10?A时的自动关闭模式。在家庭储能电源、电信总线网络转换器、工业电机驱动等高压、大电流应用的理想选择。
4、典型应用场景
高电池节数电池组（如：电动自行车、电动踏板车）
移动储能电源
非隔离式POE
车载电子
电器、电动工具和园艺工具
?
降压控制器
