发视频资料介绍
1、产品特征：
5V-100V宽范围工作输入电压
结温范围: –40°C to +150°C
固定3ms内部软启动计时器
支持峰值电流限制保护
支持使能欠压锁定和热关断保护
最小开启和关闭时间低至100ns/200n
固定开关频率300kHz
5?A超低静态电流
COT（恒定导通时间控制）控制架构
集成0.325Ω场效应管开关,支持宽占空比范围
1.2V 内部电源基准
无需环路补偿器件
集成VCC偏置调节器和自举二极管
开漏式电源良好指示灯
采用ESOP8封装

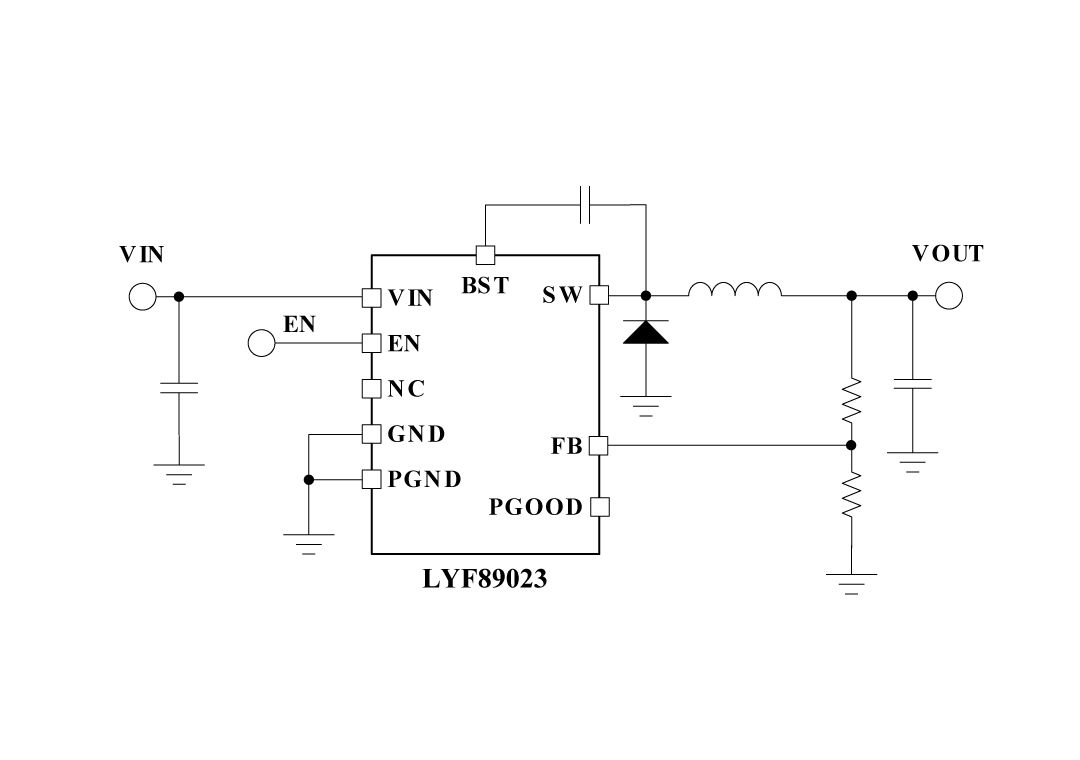

2、应用原理图：
3、产品描述
LYF89023异步降压转换器设计用于在宽范围输入电压内调节， 最小化对外部浪涌抑制组件的需求. 100纳秒的最小可控时间促进了转换比，LYF89023在输入电压降低至5V时仍然可以运行，如果需要，几乎可以达到100%占空比, 使其成为广泛输入供应范围的工业和高电池单元数量电池组应用的优秀选择
LYF89023集成高侧功率MOSFET，可提供高达3A的输出电流. 恒定导通时间控制架构（COT）提供近乎恒定的开关频率，具有出色瞬态响应。 LYF89023的其他特点包括超低静态电流和高效率， 创新的设计和峰值电流保护, 内部集成VCC偏置稳压器和自举二极管, 精确使能和输入欠压锁定, 以及具有自动恢复的热关断保护. 开漏输出电源良好指示器可提供测序，故障报告及输出电压监测功能。
4、典型应用场景
电器，电源设备和园艺工具
高容量电池组 (电动自行车, 电动滑板车)
DC转换器
