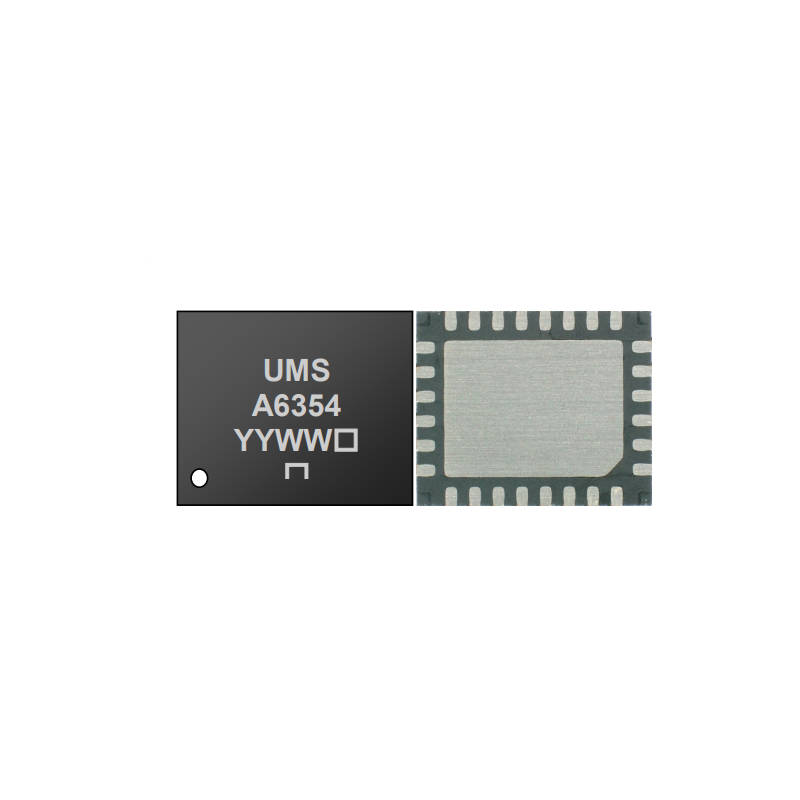

CHA6354-QQA—是一个27.5-30GHz单片 GaN 大功率放大器

功率放大器放大器

型号： CHA6354-QQA

--- 产品参数 ---

产品型号 CHA6354-QQA
产品类型功率放大器
品牌 UMS

--- 产品详情 ---

频率范围： 27.5 - 30 GHz
功率：输出功率 4W (36 dBm)，线性增益 27 dB，PAE 17%
线性度： ACPR -34 dBc @ 33 dBm 平均功率 (3 dB OBO)
回波损耗：输入 -9 dB，输出 -15 dB
开关隔离度： 40 dB
偏置： Vd = 25V, Id = 120-260 mA, Vg = -5 to -2 V
温度：工作温度 -40 to +85°C

CHA6354-QQA 拥有强大的内心，能够输出高达 4W 的功率，并保持线性增益约为 27 dB。这意味着它可以将微弱的信号放大成强劲的信号，确保信息传输的稳定性和可靠性。
