ACPL-C799T-000E 汽车R?Coupler?光隔离Σ-Δ调制器

说明

Broadcom® ACPL-C799T是一个1位，二阶Σ-Δ（Σ - Δ）调制器，可将模拟输入信号转换为高速数据流，并采用基于光耦合技术的电流隔离。 ACPL-C799T采用5V电源供电，动态范围为77 dB，配有适当的数字滤波器。差分输入为±50 mV（满量程和±80 mV），非常适合在电机相电流测量等应用中直接连接分流电阻或其他低电平信号源。

ACPL -C799T隔离调制器通过Sigma-Delta（Σ - Δ）过采样调制器将低带宽模拟输入转换为高速，一位数据流。调制器数据和片上采样时钟被编码并在隔离边界上传输，在那里它们被恢复并被解码成单独的高速时钟和数据信道。结合卓越的光耦合技术，该调制器可提供高噪声容限和出色的抗隔离模式瞬态抗扰度。

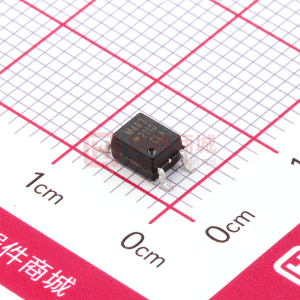

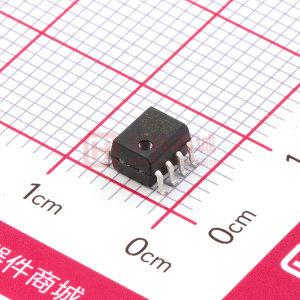

采用紧凑型SSO-8封装，隔离式ADC具有可靠性，体积小，隔离度高等特点。电机驱动设计人员需要精确测量电流的过热性能。 Broadcom R ² 耦合器和贸易;隔离产品提供关键汽车和高温工业应用所需的增强绝缘和可靠性。

特性

• 符合AEC-Q100 1级测试指南
• 1位，二阶sigma-delta调制器
• 10-MHz内部时钟
• 16位分辨率无丢失代码（12位ENOB）
• 信噪比：77 dB典型值。
• 紧凑型表面贴装SSO-8封装
• 卓越的光学隔离和绝缘性
• 模式瞬态抗扰度：25 kV /μs
• 安全和监管部门批准：

应用

• 汽车电池组电流感应
• 汽车电机相
• 汽车电机逆变直流母线电流感应
• 汽车  DC / DC转换器电流感应
• 汽车AC / DC充电器电流感应
• 通用电流和电压检测
