?TPL5000纳米级可编程定时器与看门狗功能芯片技术文档总结

该TPL5000是一款针对低功耗应用优化的长期定时器IC。TPL5000可以 替换微控制器 （μC） 内部定时器，使 μC 保持低功耗睡眠模式 而不是运行定时器，从而将总功耗降低 60% 至 80%。The TPL5000 设计用于中断驱动应用，提供 1 秒起的可选时序 到 64 秒。某些标准（例如 EN50271）要求实现 安全。该TPL5000在不消耗额外功率的情况下实现了这种看门狗功能。The TPL5000 还可以通过电源良好的数字输入监控电池管理 IC，并重置 如有必要，微控制器。该器件采用10引脚VSSOP封装。
*附件：tpl5000.pdf

特性

• 电源电压从1.8 V到5.0 V
• 电流消耗 30 nA（典型值，2.5 V 时）
• 看门狗功能
• 重置功能
• 可选定时器间隔 1 至 64 秒

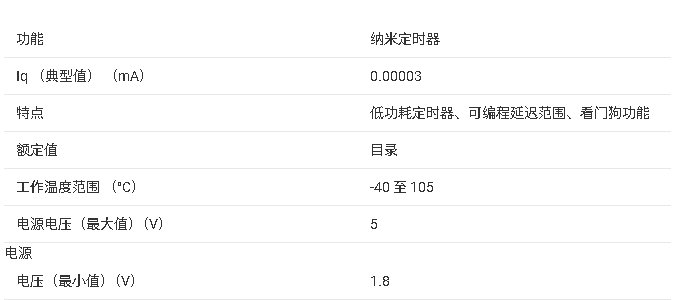

参数

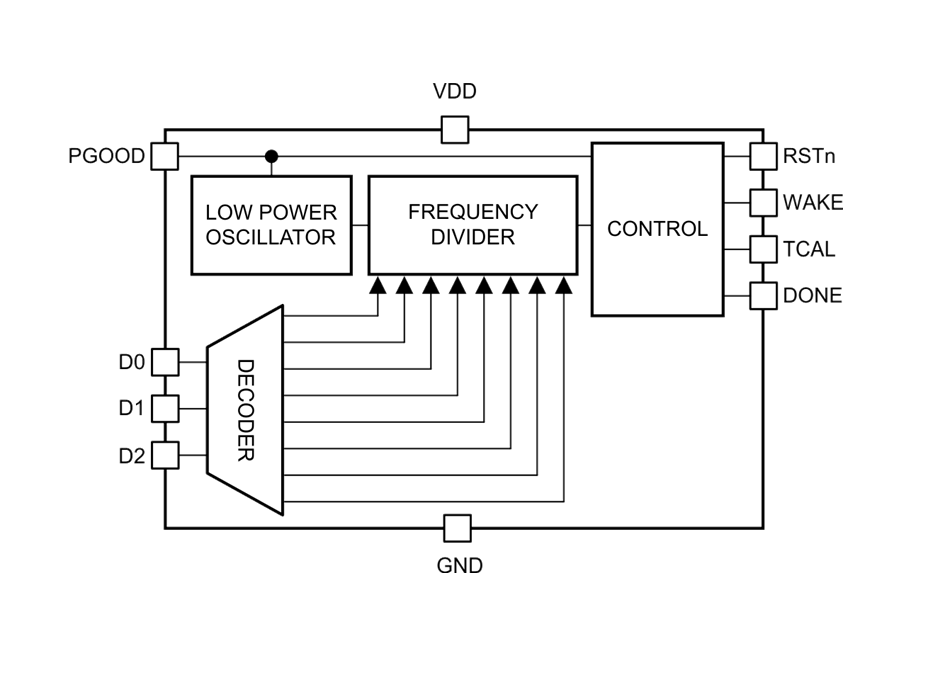

方框图

?1. 核心特性?

• ?超低功耗?：工作电压1.8V至5.0V，典型电流消耗仅30nA（2.5V时）。
• ?灵活定时?：可编程定时范围1秒至64秒，支持8种预设间隔（通过D0-D2引脚配置）。
• ?集成功能?：
  • 看门狗（Watchdog）确保系统异常时复位微控制器。
  • 电源监控（PGOOD引脚）检测电压跌落并触发复位。
  • 校准脉冲（TCAL引脚）提供内部振荡器周期测量，提升定时精度。

?2. 典型应用场景?

• 电池供电系统（如传感器节点、远程数据记录仪）。
• 能量采集系统、楼宇自动化、消费电子及低功耗无线设备。
• 安全关键平台（符合EN50271等标准要求）。

?3. 关键设计优势?

• ?功耗优化?：替代微控制器内部定时器，降低整体功耗60%-80%。
• ?可靠性设计?：
  • 看门狗窗口与定时周期同步，避免软件死锁。
  • 电源监控功能在电压异常时保护系统数据。
• ?校准支持?：通过TCAL脉冲测量补偿温度漂移，适合长周期电池寿命计数。

?4. 封装与规格?

• ?封装?：10引脚VSSOP（3.00mm × 3.00mm）。
• ?工作温度?：-40°C至105°C，ESD防护达2000V（HBM）。
• ?时序特性?：
  • 定时误差±0.06%（生命周期内），温度漂移0.1ppm/°C。
  • 校准脉冲宽度15.625ms（典型值），与内部振荡器同步。

?5. 应用设计建议?

• ?布局?：缩短D0-D2配置引脚走线，远离高频信号以减少干扰。
• ?电源?：推荐0.1μF陶瓷旁路电容（X7R材质）靠近VDD引脚。
• ?禁用功能?：
  • 看门狗：将DONE引脚接地或连接TCAL。
  • 电源监控：将PGOOD引脚接VDD。

?6. 典型电路示例?

• 数据记录器方案：搭配LMP91000传感器前端，通过WAKE/RSTn信号唤醒微控制器，实现间歇式采样。
