?LMK61PD0A2 超低抖动引脚可选振荡器技术文档总结

LMK61PD0A2是一个超低抖动的PLLatinum?引脚 可选择的振荡器，可生成常用的参考时钟。该设备已预编程 出厂支持七种独特的参考时钟频率，可通过以下方式选择 将 FS[1：0] 中的每一个引脚捆扎到 VDD、GND 或 NC（无连接）。输出格式选择在 LVPECL、LVDS 或 HCSL，通过将 OS 引脚绑定到 VDD、GND 或 NC。内部电源调节提供 出色的电源纹波抑制 （PSRR），降低电源成本和复杂性 交付网络。该器件采用 3.3 V ± 5% 的单电源供电。
*附件：lmk61pd0a2.pdf

特性

• 超低噪音、高性能
  • 抖动：90 fs RMS（典型值） 外 > 100 兆赫
  • PSRR：–70 dBc，强大的电源抗噪性
• 灵活的输出频率和格式;用户可选择
  • 频率：62.5 MHz、100 MHz、106.25 MHz、
    125 MHz、156.25 MHz、212.5 MHz、
    312.5 MHz
  • 格式：LVPECL、LVDS 或 HCSL
• 总频率容差± 50 ppm
• 内部存储器存储多种启动
  配置，可通过引脚控制进行选择
• 3.3V工作电压
• 工业温度范围（–40?C 至 +85?C）
• 7 mm × 5 mm 8 引脚封装

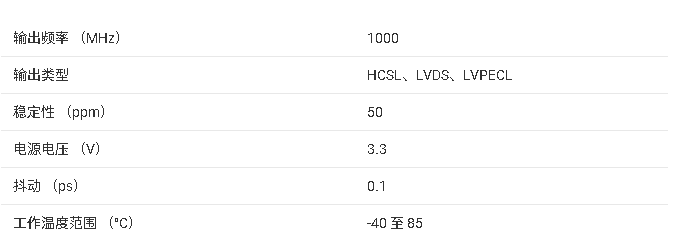

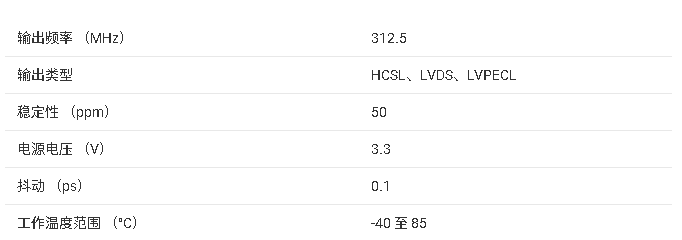

参数

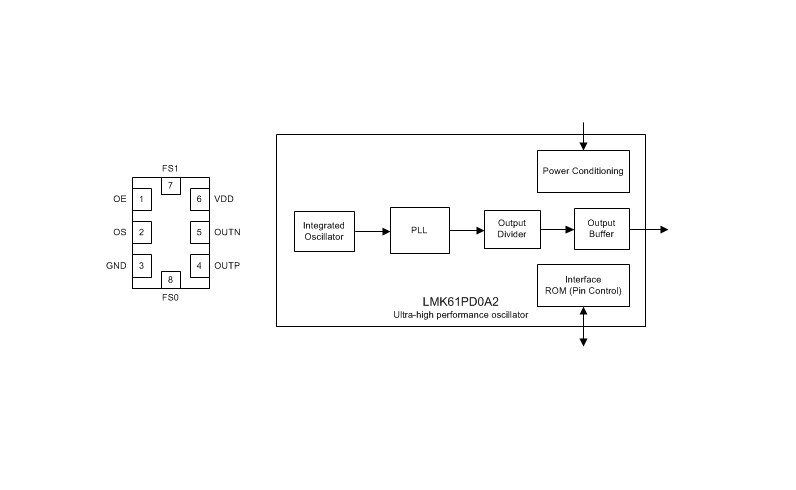

方框图

?1. 核心特性?

• ?超低噪声性能?：典型抖动值90 fs RMS（输出频率>100MHz），电源抑制比(PSRR)达-70 dBc
• ?灵活输出配置?：
  • 频率可选：62.5/100/106.25/125/156.25/212.5/312.5 MHz
  • 输出格式：LVPECL、LVDS或HCSL
• ?高精度?：总频率容差±50 ppm，工业级温度范围（-40℃至+85℃）
• ?集成设计?：内置存储器支持多启动配置，3.3V单电源供电，7mm×5mm 8引脚封装

?2. 典型应用?

• 网络设备：交换机/路由器/网卡/基站单元
• 服务器/存储设备
• 测试测量与医疗成像设备
• FPGA及处理器时钟源

?3. 关键功能模块?

• ?引脚控制逻辑?：通过FS[1:0]选择频率，OS引脚选择输出格式，OE引脚启用/禁用输出
• ?电源管理?：集成LDO实现-70dBc PSRR，降低电源噪声影响
• ?抖动性能?：
  • 100MHz以上频段：相位抖动<200 fs RMS（12kHz-20MHz带宽）
  • 62.5MHz频段：相位抖动<400 fs RMS

?4. 电气特性?

• ?输出规格?：
  • LVPECL：800mV差分摆幅，120ps上升/下降时间
  • LVDS：390mV差分摆幅，150ps上升/下降时间
  • HCSL：600-850mV高电平，-100至+100mV低电平
• ?功耗?：典型值162-208mA（启用状态），136mA（禁用状态）

?5. 设计支持?

• ?布局建议?：推荐10μF+1μF+0.1μF去耦电容组合，最短化电源走线
• ?热管理?：ΨJB热阻36.7°C/W，需保证PCB温度≤100℃（无风冷条件）
• ?信号完整性?：差分对需等长布线，建议采用0201/0402封装电容

?6. 可靠性数据?

• 符合MIL-STD-202机械冲击/振动标准
• MSL3湿度敏感等级，峰值回流温度260℃

该文档完整覆盖了LMK61PD0A2的硬件设计指南、性能参数及应用场景，适用于高速数字系统的时钟方案设计。
