?LMX2592 高性能宽带射频合成器技术文档总结

LMX25 92 器件是一款低噪声、宽带 RF PLL，集成了 VCO，支持 20 MHz 至 9.8 GHz 的频率范围。该器件支持小数 N 和整数 N 模式，并具有 32 位小数分频器，可进行精细的频率选择。6 GHz 输出的集成噪声为 49 fs，使其成为理想的低噪声源。该器件将一流的 PLL 和集成 VCO 噪声与集成 LDO 相结合，无需在高性能系统中使用多个分立器件。
*附件：lmx2592.pdf

该器件接受高达 1.4 GHz 的输入频率，结合分频器和可编程低噪声倍增器，可实现灵活的频率规划。额外的可编程低噪声乘法器使用户能够减轻整数边界杂散的影响。在小数N模式下，器件可以调整32位分辨率的输出相位。对于需要快速频率变化的应用，该器件支持快速校准选项，只需不到 25 μs。

这种性能是通过使用单电源3.3V来实现的。它支持2个灵活的差分输出，也可以配置为单端输出。用户可以选择对VCO（或倍频器）的一个输出进行编程，从通道分频器对第二个输出进行编程。不使用时，每个输出可以单独静音。

特性

• 输出频率范围为 20 至 9800 MHz
• 行业领先的相位噪声性能
  • VCO相位噪声：6 GHz输出时，1 MHz失调时为–134.5 dBc/Hz
  • 归一化PLL本底噪声：–231 dBc/Hz
  • 归一化PLL闪烁噪声：–126 dBc/Hz
  • 49 fps RMS 抖动（12 kHz 至 20 MHz），用于 6 GHz 输出
• 输入时钟频率高达 1400 MHz
• 相位检测器频率高达 200 MHz，在 Integer-N 模式下高达 400 MHz
• 支持小数 N 和整数 N 模式
• 双差分输出
• 减少马刺的创新解决方案
• 可编程相位调整
• 可编程电荷泵电流
• 可编程输出功率电平
• SPI 或 uWire（4 线串行接口）
• 单电源作：3.3 V

参数

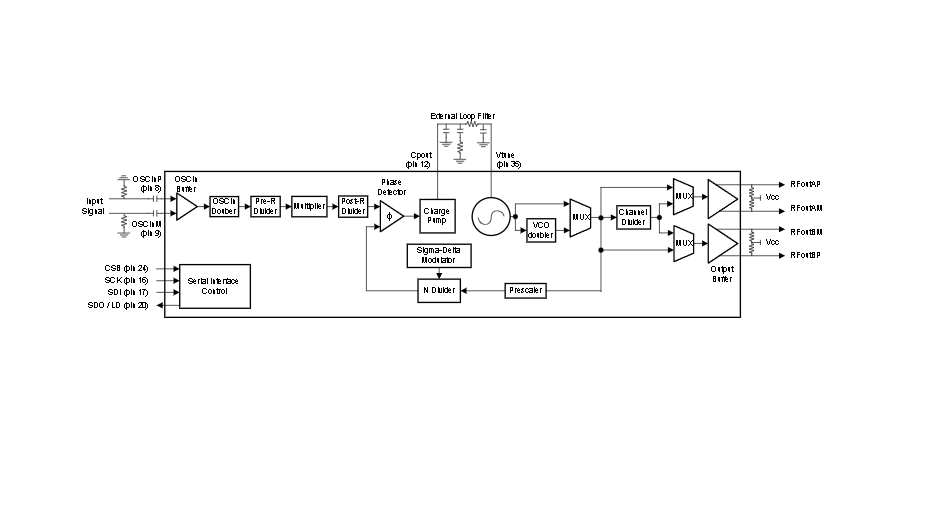

方框图

?1. 核心特性?

• ?频率范围?：20 MHz 至 9.8 GHz，集成压控振荡器（VCO），支持分数/整数分频模式。
• ?低相位噪声?：VCO相位噪声低至-134.5 dBc/Hz（6 GHz输出，1 MHz偏移），均方根抖动49 fs（12 kHz–20 MHz）。
• ?高灵活性?：支持双差分输出、可编程电荷泵电流、输出功率调节及相位调整（32位分辨率）。
• ?接口与控制?：SPI或4线串行接口（uWire），单电源3.3 V供电。

?2. 关键应用领域?

• 测试测量设备、雷达/国防系统、微波回传、高速数据转换器时钟源、卫星通信。

?3. 功能模块详解?

• ?输入信号路径?：支持5–1400 MHz输入，可选OSCin倍频器、预/后R分频器及低噪声乘法器，优化频率规划。
• ?PLL与电荷泵?：相位检测频率达200 MHz（整数模式下400 MHz），电荷泵电流可编程（0–12 mA）。
• ?VCO与分频器?：
  • VCO核心范围3.55–7.1 GHz，通过倍频器扩展至9.8 GHz。
  • 通道分频器支持2–192分频，分段可配置以降低功耗。
• ?输出配置?：双路差分输出可独立配置为单端模式，功率可调（需外部上拉电阻或电感）。

?4. 寄存器与编程?

• 24位寄存器结构，支持频率校准、相位调整、输出静音等功能。
• 推荐初始化流程：上电→软复位→寄存器配置→频率校准。

?5. 性能优化建议?

• ?降低杂散?：通过调整PFD频率、分频比及调制器阶数抑制杂散。
• ?快速锁定?：启用快速校准模式（FCAL_FAST），优化环路带宽。
• ?布局设计?：外部环路滤波器需靠近Vtune引脚，电源引脚建议添加100 nF去耦电容。

?6. 封装与规格?

• 40引脚VQFN封装（6 mm × 6 mm），工作温度-40°C至85°C，符合ESD防护标准（HBM ±2500 V）。
