?LMX2582高性能宽带RF合成器（集成VCO）技术文档总结

LMX25 82 器件是一款低噪声、宽带 RF PLL，集成了 VCO，支持 20 MHz 至 5.5 GHz 的频率范围。该器件支持小数 N 和整数 N 模式，并具有 32 位小数分频器，允许精细的频率选择。1.8 GHz 输出的集成噪声为 47 fs，使其成为理想的低噪声源。该器件将一流的PLL和集成VCO噪声与集成LDO相结合，无需在高性能系统中使用多个分立器件。
*附件：lmx2582.pdf

该器件接受高达 1.4 GHz 的输入频率，结合分频器和可编程低噪声倍增器，可实现灵活的频率规划。额外的可编程低噪声乘法器使用户能够减轻整数边界杂散的影响。在小数N模式下，器件可以调整32位分辨率的输出相位。对于需要快速频率变化的应用，该器件支持快速校准选项，只需不到 25 μs。

这种性能是通过使用3.3 V单电源实现的。它支持 2 个灵活的差分输出，也可以配置为单端输出。用户可以选择对VCO的一个输出和通道分频器的第二个输出进行编程。不使用时，每个输出可以单独静音。

特性

• 输出频率范围为 20 至 5500 MHz
• 行业领先的相位噪声性能
  • VCO相位噪声：1.8 GHz输出时，1 MHz失调时–144.5 dBc/Hz
  • 归一化PLL本底噪声：–231 dBc/Hz
  • 归一化PLL闪烁噪声：–126 dBc/Hz
  • 47 fs RMS 抖动（12 kHz 至 20 MHz），用于 1.8 GHz 输出
• 输入时钟频率高达 1400 MHz
• 相位检测器频率高达 200 MHz，在 Integer-N 模式下高达 400 MHz
• 支持小数 N 和整数 N 模式
• 双差分输出
• 减少马刺的创新解决方案
• 可编程相位调整
• 可编程电荷泵电流
• 可编程输出功率电平
• SPI 或 uWire（4 线串行接口）
• 单电源作：3.3 V

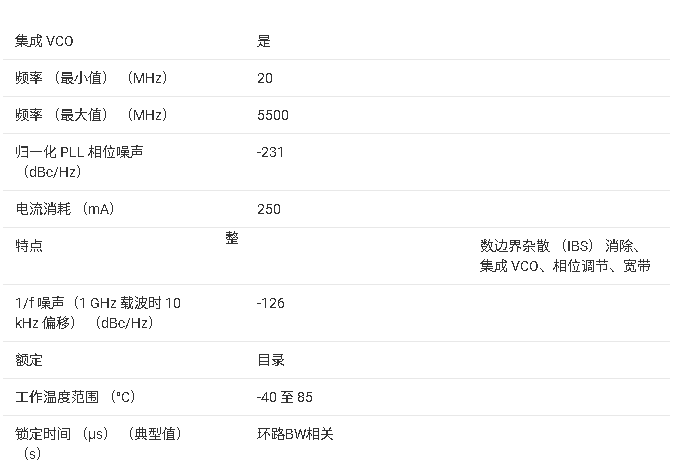

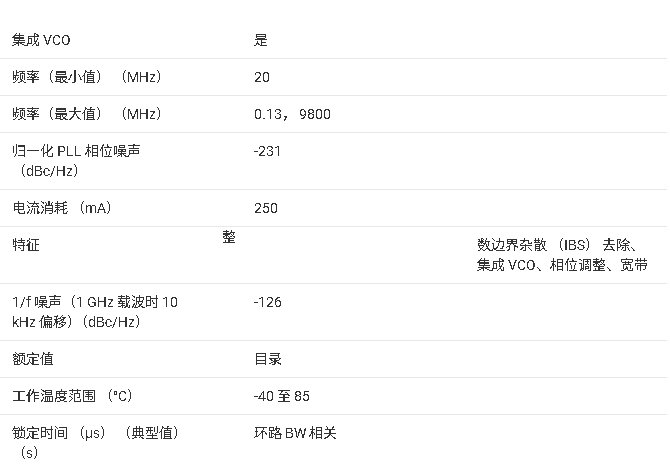

参数

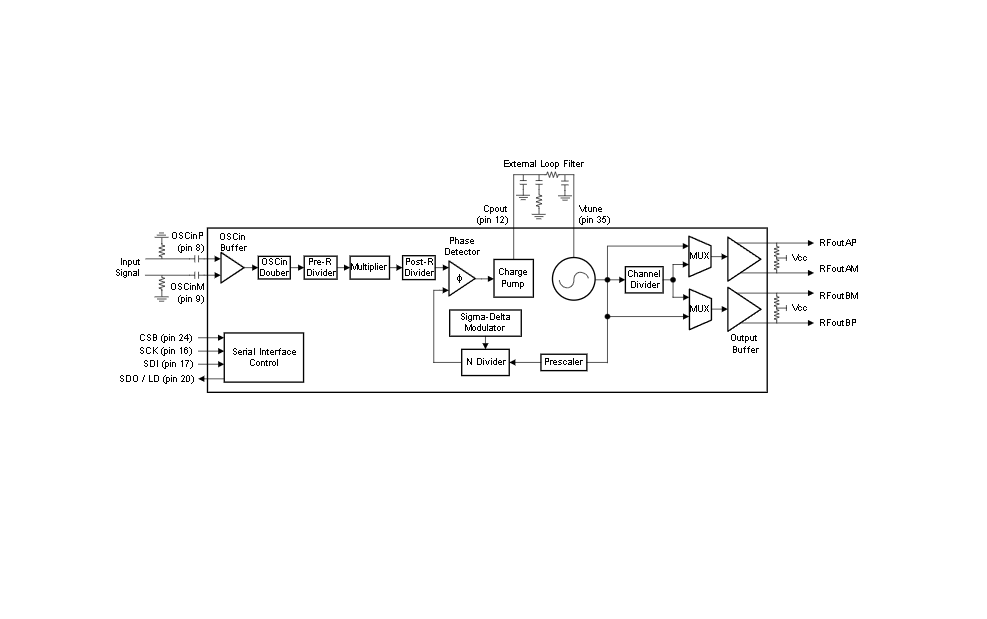

方框图

?1. 核心特性?

• ?频率范围?：20 MHz至5500 MHz，支持分数/整数N分频模式，32位分数分频器实现精细频率调节。
• ?相位噪声性能?：
  • VCO相位噪声：-144.5 dBc/Hz（1.8 GHz输出，1 MHz偏移）
  • 归一化PLL噪声基底：-231 dBc/Hz
  • 抖动：47 fs RMS（12 kHz至20 MHz，1.8 GHz输出）
• ?输入/输出?：
  • 输入时钟频率最高1400 MHz，相位检测频率最高200 MHz（整数模式下可达400 MHz）。
  • 双差分输出，支持可编程相位调整和输出功率等级。
• ?接口与供电?：SPI/uWire串行接口，单电源3.3 V供电。

?2. 应用场景?

• 测试测量设备、蜂窝基站、微波回传、高速数据转换器时钟源、软件定义无线电等。

?3. 功能描述?

• ?集成VCO?：覆盖3.55–7.1 GHz，通过通道分频器扩展至20 MHz–5.5 GHz。
• ?输入路径?：包含可编程倍频器、预/后R分频器，支持灵活频率规划。
• ? 锁相环（PLL） ?：支持Sigma-Delta调制器（1至4阶），32位分数分辨率。
• ?快速校准?：频率校准时间<25 ?s（快速模式）。

?4. 关键模块?

• ?通道分频器?：支持分频比2–192，可分段配置以优化功耗。
• ?输出缓冲器?：开漏结构需外接上拉（电阻或电感），功率可编程（0–63级）。
• ?相位调整?：分数模式下支持32位精度的输出相位偏移。

?5. 寄存器与编程?

• 24位寄存器控制，包含频率校准、电荷泵电流、输出配置等参数。
• 推荐初始化顺序：上电→软复位→配置寄存器→频率校准。

?6. 性能优化建议?

• ?降低杂散?：调整PFD频率、环路带宽、调制器阶数。
• ?布局设计?：关键引脚（如Vtune）需靠近滤波电容，避免高速信号干扰。
• ?电源管理?：各电源引脚需并联100 nF去耦电容，必要时串联磁珠抑制噪声。

?7. 封装与订购信息?

• 40引脚VQFN封装（6 mm × 6 mm），工作温度-40°C至85°C，符合RoHS标准。
