?LMX2615-SP 空间级宽带合成器技术文档总结

LMX2615-SP 是一款高性能宽带锁相环 （PLL），集成了压控振荡器 （VCO） 和稳压器，无需倍频器即可输出 40 MHz 和 15.2 GHz 的任何频率，无需 1/2 谐波滤波器。该器件上的 VCO 覆盖整个倍频程，因此频率覆盖范围低至 40 MHz。具有 –236 dBc/Hz 品质因数和高鉴相器频率的高性能 PLL，可实现极低的带内噪声和集成抖动。

LMX2615-SP允许用户同步器件的多个实例的输出。这意味着在任何用例中都可以从器件获得确定性相位，包括启用了分数引擎或输出分频器的用例。它还增加了对生成或重复SYSREF（符合JESD204B标准）的支持，使其成为高速数据转换器的理想低噪声时钟源。
*附件：lmx2615-sp.pdf

该器件采用德州仪器 （TI） 先进的 BiCMOS 工艺制造，采用 64 引脚 CQFP 陶瓷封装。

特性

• 辐射规格：
  • 单事件闩锁 >120 MeV-cm ^2^ /毫克
  • 总电离剂量达到 100 krad（Si）
  • 贴片 5962R1723601VXC
• 40 MHz 至 15.2 GHz 输出频率
• 100 kHz偏移时相位噪声为–110 dBc/Hz，载波为15 GHz载波
• 8 GHz（100 Hz 至 100 MHz）时为 45 fs RMS 抖动
• 可编程输出功率
• PLL 主要规格：
  • 品质因数：–236 dBc/Hz
  • 归一化1/f噪声：–129 dBc/Hz
  • 高达 200 MHz 的鉴相器频率
• 跨多个设备同步输出相位
• 支持具有9 ps分辨率可编程延迟的SYSREF
• 3.3V 单电源供电
• 71 种预选引脚模式
• 11 × 11 mm? 64引脚CQFP陶瓷封装
• 工作温度范围：–55°C 至 +125°C
• 由PLLatinum?模拟器设计工具支持

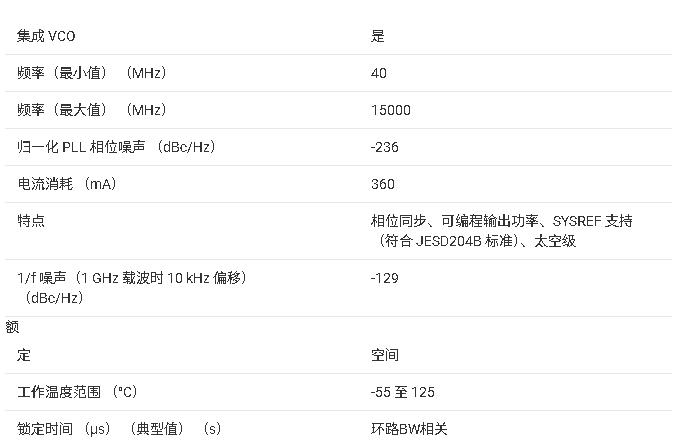

参数

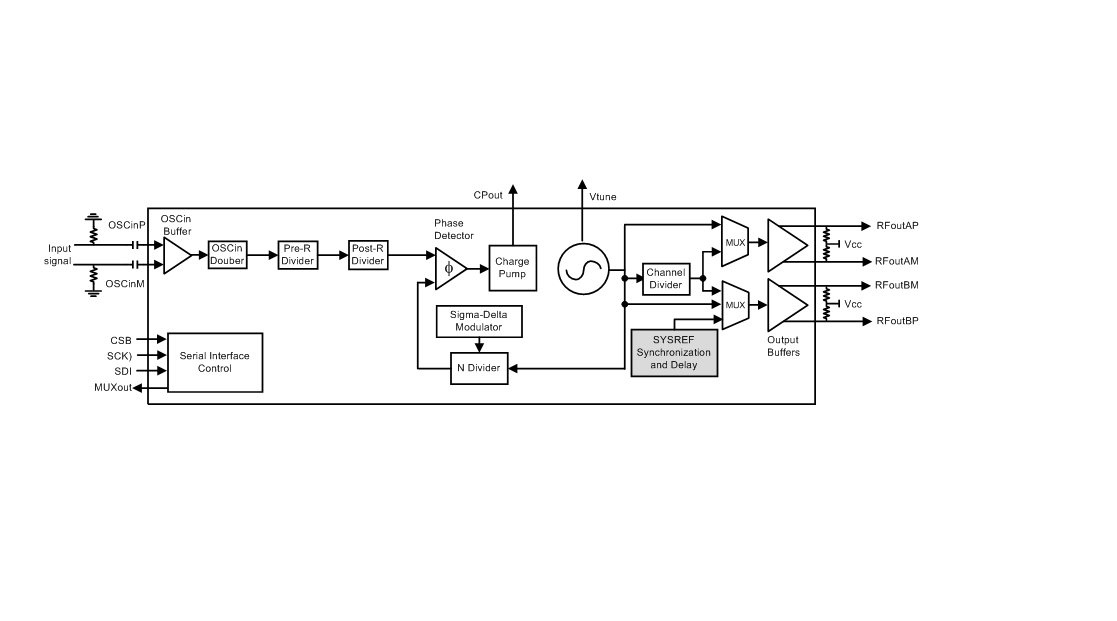

方框图

?1. 产品概述?
LMX2615-SP是德州仪器（TI）推出的高性能空间级宽带频率合成器，集成压控振荡器（VCO）和相位同步功能，支持JESD204B标准。关键特性包括：

• ?频率范围?：40 MHz至15.2 GHz输出，覆盖完整倍频程。
• ?低相位噪声?：-110 dBc/Hz @ 100 kHz偏移（15 GHz载波），45 fs RMS抖动（8 GHz）。
• ?辐射耐受性?：单粒子锁定阈值>120 MeV-cm?/mg，总电离剂量达100 krad(Si)。
• ?封装?：64引脚CQFP陶瓷封装（11×11 mm?），工作温度-55°C至+125°C。

?2. 核心功能?

• ?相位同步?：支持多设备输出相位同步，适用于相控阵天线和波束成形。
• ?SYSREF生成?：9 ps分辨率可编程延迟，兼容JESD204B时钟需求。
• ?快速校准?：VCO校准时间低至94 ?s（部分辅助模式下）。

?3. 应用场景?

• 空间通信与雷达系统
• 高速数据转换器时钟（如ADC/DAC）
• 卫星载荷与抗辐射电子系统

?4. 关键模块?

• ?参考输入路径?：支持单端/差分时钟输入，可选2倍频器（OSC_2X）及预/后分频器（最高128分频）。
• ?PLL架构?：分数N分频器，32位分母分辨率，支持1 Hz以下精细步进。
• ?输出配置?：差分开集输出（RFoutA/RFoutB），需外接50Ω上拉电阻或电感。

?5. 设计支持工具?

• ?PLLatinum Simulator?：提供环路滤波器设计、相位噪声仿真及优化。

?6. 文档结构?

• ?寄存器映射?：详述37个功能寄存器（如R0控制校准使能，R75配置通道分频器）。
• ?机械与封装?：64引脚CQFP封装尺寸及热阻参数（θJA=22.7°C/W）。
