LMX2694-EP 15-GHz宽频带PLLatinum?射频合成器总结

LMX2694-EP器件是一款高性能宽带锁相环（PLL），集成了压控振荡器（VCO）和稳压器，无需倍频器即可输出39.3 MHz至15.1 GHz之间的任何频率，无需1/2谐波滤波器。该器件上的VCO覆盖整个倍频程，以完成低至39.3 MHz的频率覆盖。高性能PLL具有–236 dBc/Hz的品质因数和高相位检测器频率，可实现极低的带内噪声和集成抖动。

LMX2694-EP允许设计人员同步器件的多个实例的输出。这意味着在任何用例中都可以从器件获得确定性相位，包括启用了分数引擎或输出分频器的用例。该器件还允许设计人员生成或重复SYSREF（符合JESD204B标准），以将该器件用作高速数据转换器的低噪声时钟源。
*附件：lmx2694-ep.pdf

特性

• VID V62/19616 -01XE
• 39.3 MHz 至 15.1 GHz 输出频率
• 100 kHz偏移时相位噪声为–110 dBc/Hz，15 GHz载波
• 8 GHz（100 Hz 至 100 MHz）时为 54 fs RMS 抖动
• 可编程输出功率
• PLL 主要规格
  • 品质因数：–236 dBc/Hz
  • 归一化1/f噪声：–129 dBc/Hz
  • 高达 200 MHz 的鉴相器频率
• 跨多个设备同步输出相位
• 支持具有9 ps分辨率可编程延迟的SYSREF
• 3.3V 单电源供电
• 工作温度范围：–55°C 至 125°C

参数

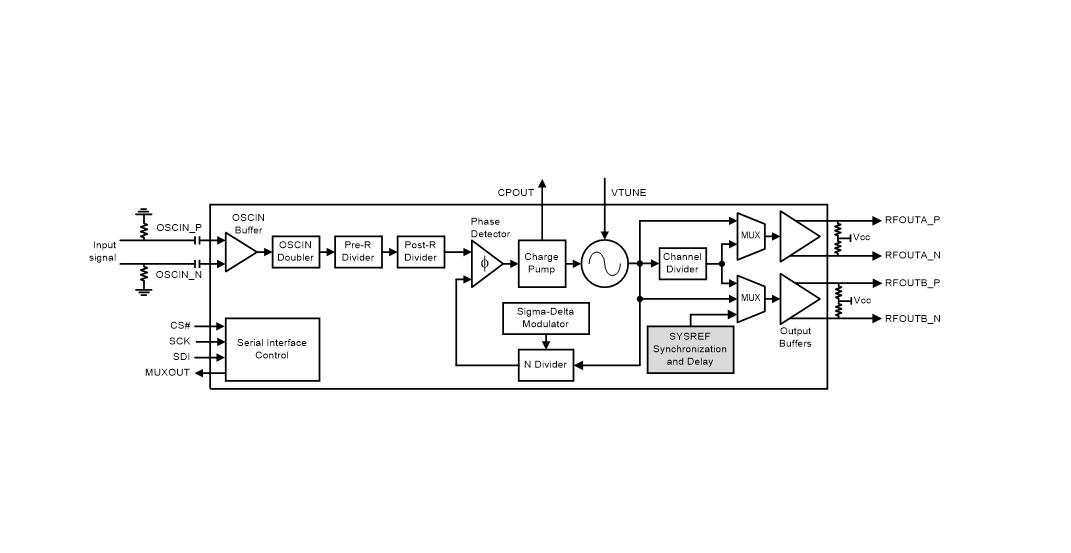

方框图

1. 主要特性

• ?频率范围?：39.3 MHz至15.1 GHz输出频率
• ?超低相位噪声?：在15 GHz载波下100 kHz偏移时为-110 dBc/Hz
• ?极低抖动?：8 GHz时54 fs RMS抖动（100 Hz至100 MHz）
• ?可编程输出功率?
• ?相位同步?：支持多设备输出相位同步
• ?SYSREF支持?：具有9 ps分辨率可编程延迟
• ?单电源供电?：3.3V
• ?工作温度范围?：-55°C至125°C

2. 应用领域

• 国防无线电
• 电子战系统
• 雷达系统
• 有源天线系统mMIMO (AAS)
• 宏远程无线电单元
• 户外回传单元
• 数据采集
• 无线通信测试设备

3. 关键功能描述

LMX2694-EP是一款高性能、宽频带锁相环(PLL)器件，集成了压控振荡器(VCO)和电压调节器，无需倍频器即可输出39.3 MHz至15.1 GHz之间的任何频率。该器件具有以下突出特点：

1. ?VCO覆盖范围?：7550至15100 MHz，覆盖整个倍频程
2. ?高性能PLL?：-236 dBc/Hz的品质因数和高达200 MHz的相位检测器频率
3. ?相位同步?：支持多设备输出相位同步
4. ?SYSREF生成?：符合JESD204B标准，可作为高速数据转换器的低噪声时钟源
5. ?快速VCO校准?：适用于频率扫描或突变应用

4. 封装信息

• ?封装类型?：48引脚VQFN
• ?封装尺寸?：7.00 mm × 7.00 mm
• ?热特性?：结至环境热阻22.4°C/W

5. 电气特性

• ?电源电压?：3.2V至3.45V（推荐3.3V）
• ?工作温度?：-55°C至125°C
• ?相位噪声性能?：在8.1 GHz时61.2 fs抖动（100 Hz至100 MHz）
• ?输出功率?：8 GHz时2 dBm（单端，50Ω上拉）

6. 功能框图

器件包含参考输入路径、PLL、VCO、通道分频器和输出缓冲器等主要功能模块，支持灵活的频率合成和相位控制。

7. 特殊功能

• ?SYSREF生成?：支持主模式和转发器模式
• ?相位调整?：可通过MASH_SEED实现精细相位调整
• ?电源管理?：支持多种省电模式
• ?VCO校准辅助?：提供无辅助、部分辅助和完全辅助三种校准模式

该文档提供了完整的寄存器映射和编程指南，以及应用电路设计建议和布局示例，适用于需要高性能频率合成的严苛环境应用。
