CDCE6214-Q1 是一款用于汽车应用的 4 通道、超低功耗、中等抖动时钟发生器，可生成五个独立的时钟输出，可在各种驱动器模式之间进行选择。输入源可以是单端或差分输入时钟源，也可以是晶体。CDCE6214-Q1 具有 frac-N PLL，可从任何输入频率合成不相关的基频。

CDCE6214-Q1只能通过I2C 接口在回退模式下进行配置。在没有串行接口的情况下，GPIO 引脚可以在引脚模式下使用，将产品配置为独特的配置。
*附件：cdce6214-q1.pdf

片内EEPROM可用于更改配置，该配置可通过引脚进行预选。该器件提供无毛刺作的频率裕度选项，以支持系统设计验证测试（DVT）和以太网音频视频桥接（eAVB）。通过在DCO模式下控制分数反馈分频器，在任何输出通道上都可以实现精细的频率裕量。

内部电源调节提供出色的电源纹波抑制（PSRR），从而降低供电网络的成本和复杂性。模拟和数字内核模块采用1.8V、2.5V或3.3V ±5%电源供电，输出模块采用1.8V、2.5V或3.3V ±5%电源供电。

CDCE6214-Q1 能够以超低功耗和小尺寸从单个基准电压源实现高性能时钟树。工厂和用户可编程的 EEPROM 功能使 CDCE6214-Q1 成为易于使用的即时时钟设备，功耗低。

特性

符合 AEC-Q100 标准，适用于汽车应用
- 温度等级 2：–40°C 至 105°C
功能安全功能
- 可用于帮助功能安全系统设计的文档
可配置的高性能、低功耗、frac-N PLL，具有带杂散的RMS抖动（12kHz – 20MHz，Fout > 100MHz），如下所示：
- 整数模式：
  - 差分输出：典型值 350fs（典型值），最大值 600fs（最大值）
  - LVCMOS 输出：1.05ps（典型值），1.5ps （最大值）
- 分数模式：
  - 差分输出：1.7ps（典型值），最大2.1ps
  - LVCMOS 输出：典型值 2.0ps，最大值 4.0ps
支持带 SSC 的 PCIe Gen1/2/3/4 和不带 SSC 的 Gen 1/2/3/4/5/6
典型功耗：4 输出通道 65mA，1 输出通道 23mA。
通用时钟输入
- 差分交流耦合或LVCMOS：10MHz至200MHz
- 晶体：10MHz至50MHz
灵活的输出时钟分配
- 四通道分频器：多达五个独特的输出频率，范围为24kHz至328.125MHz
- OUT0 – OUT4引脚上的类LVDS、LP-HCSL或LVCMOS输出组合
- 无毛刺输出分频器开关和输出通道同步
- 通过GPIO和寄存器使能单独输出
频率裕量选项
- DCO模式：步长为10ppb或更小的频率递增/递减
完全集成、可配置的环路带宽：100kHz至1.6MHz
用于电平转换的单电源或混合电源：1.8V、2.5V、3.3V
可配置的 GPIO 和灵活的配置选项
- I2C 兼容接口：高达 400kHz
- 集成EEPROM，带两页和外部选择引脚。允许原位编程。
支持 100Ω 系统
低电磁辐射
小尺寸：24 引脚 VQFN（4mm × 4mm）

参数

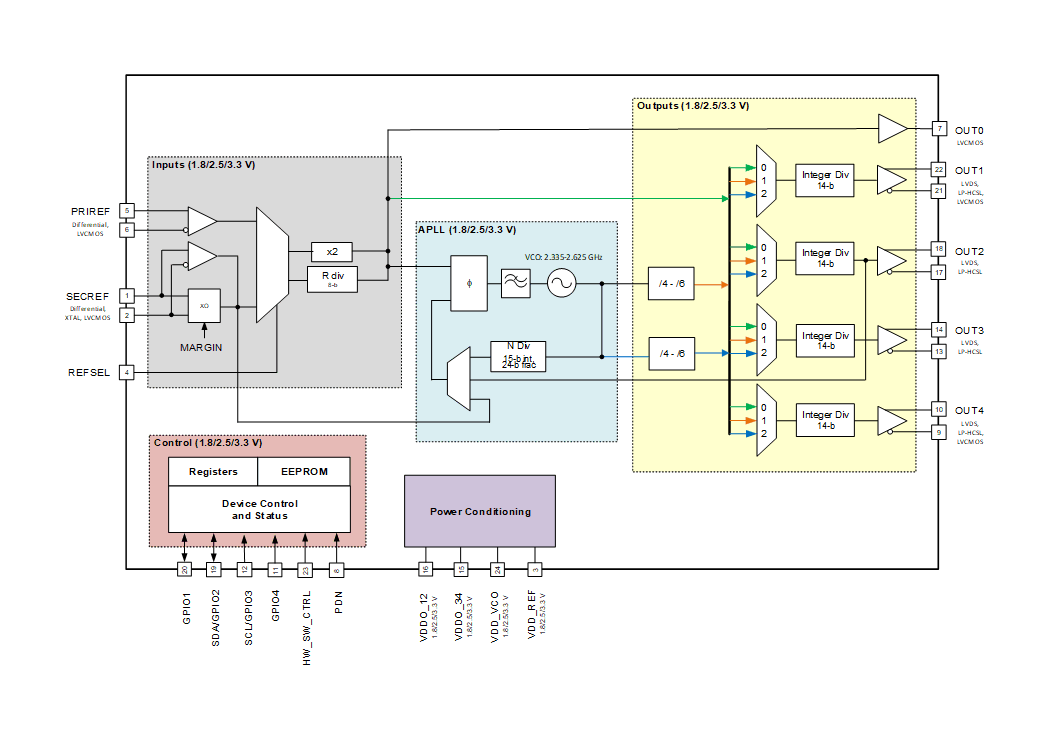

方框图

?1. 产品概述?
CDCE6214-Q1是德州仪器(TI)推出的汽车级超低功耗时钟发生器，具有以下核心特性：

?2. 关键特性?

?时钟性能?
- 整数模式抖动：差分输出350fs（典型值），LVCMOS输出1.05ps
- 分数模式抖动：差分输出1.7ps（典型值）
- 支持24kHz-328.125MHz输出频率范围
?配置灵活性?
- 支持I?C接口（400kHz）和GPIO引脚配置
- 内置EEPROM存储双配置页面，支持现场编程
- 可编程环路带宽（100kHz-1.6MHz）
?电源设计?
- 支持1.8V/2.5V/3.3V混合供电
- 优异的电源纹波抑制(PSRR)特性
