?CDCE6214Q1TM 超低功耗时钟发生器技术文档总结

该CDCE6214Q1TM是一款适用于汽车应用的4通道、超低功耗、中等级抖动时钟发生器，可生成五个独立的时钟输出，可在各种驱动器模式之间进行选择。输入源可以是单端或差分输入时钟源，也可以是晶体。该CDCE6214Q1TM具有 frac-N PLL，可从任何输入频率合成不相关的基频。
*附件：cdce6214q1tm.pdf

特性

• 符合 AEC-Q100 标准，适用于汽车应用
  • 温度等级 2：–40°C 至 +105°C
• 功能安全功能
  • 可用于帮助功能安全系统设计的文档
• 可配置的高性能、低功耗、frac-N PLL，具有带杂散的RMS抖动（12 kHz – 20 MHz，F输出>100 MHz），如下所示：
  • 整数模式：
    • 差分输出：典型值 350 fs，最大值 600 fs
    • LVCMOS 输出：1.05 ps（典型值），最大 1.5 ps
  • 分数模式：
    • 差分输出：1.7 ps（典型值），最大 2.1 ps
    • LVCMOS 输出：典型值 2.0 ps，最大值 4.0 ps
• 支持带 SSC 的 PCIe Gen1/2/3/4 和不带 SSC 的 Gen 1/2/3/4/5
• 内部VCO：2.335 GHz至2.625 GHz
• 典型功耗：4 输出通道 65 mA，1 输出通道 23 mA。
• 通用时钟输入，两个参考输入用于冗余
  • 差分交流耦合或LVCMOS：10 MHz至200 MHz
  • 晶体：10 MHz 至 50 MHz
• 灵活的输出时钟分配
  • 四通道分频器：多达五个独特的输出频率，范围为 24 kHz 至 328.125 MHz
  • OUT0 – OUT4引脚上的类LVDS、LP-HCSL或LVCMOS输出组合
  • 无毛刺输出分频器开关和输出通道同步
  • 通过/GPIO和寄存器使能单独输出
• 频率裕量选项
  • DCO模式：步长为10ppb或更小的频率递增/递减
• 完全集成、可配置的环路带宽：100 kHz 至 1.6 MHz
• 用于电平转换的单电源或混合电源：1.8 V、2.5 V、3.3 V
• 可配置的 GPIO 和灵活的配置选项
  • I 2C 兼容接口：高达 400 kHz
  • 集成EEPROM，带两页和外部选择引脚。允许原位编程。
• 支持 100 Ω系统
• 低电磁辐射
• 小尺寸：24 引脚 VQFN（4 mm × 4 mm）

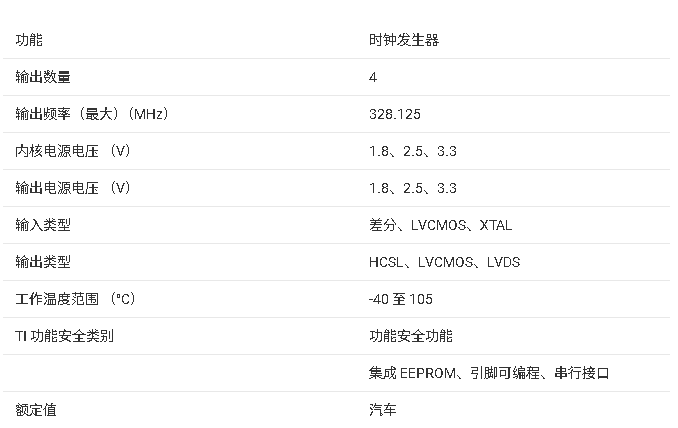

参数

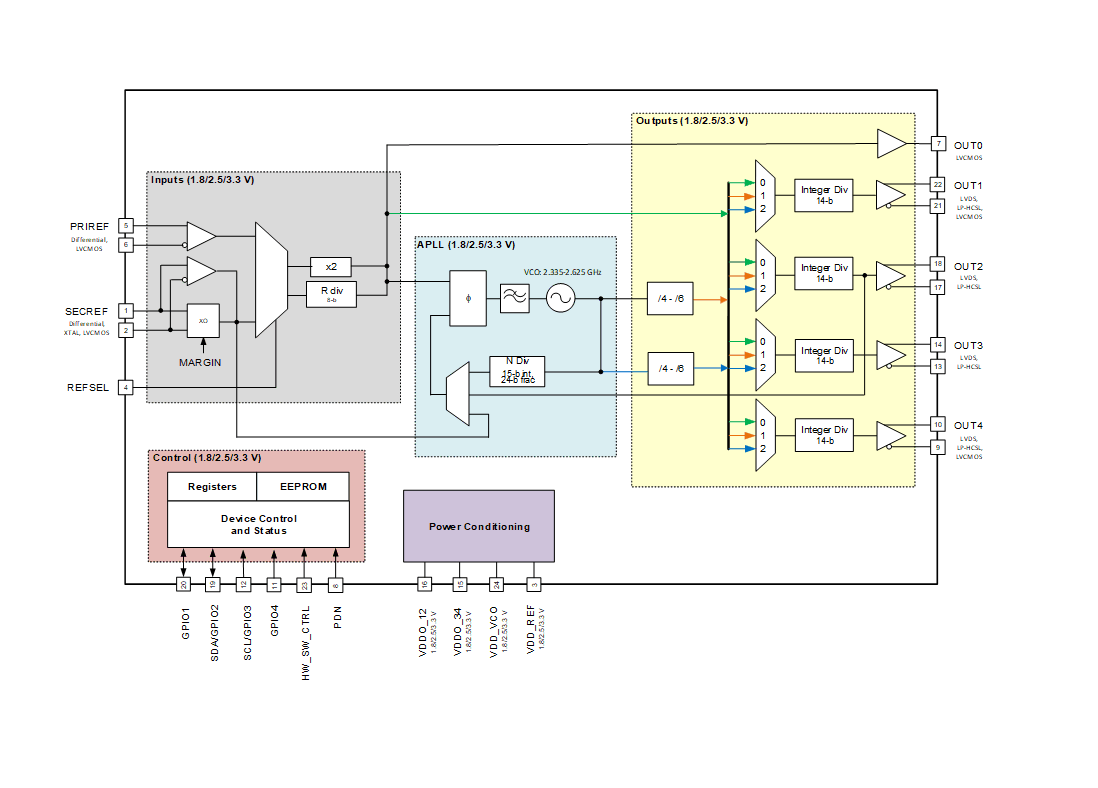

方框图

?1. 产品概述?
CDCE6214Q1TM是德州仪器（TI）推出的汽车级超低功耗时钟发生器，具有以下核心特性：

• ?AEC-Q100认证?：适用于-40°C至105°C的汽车环境。
• ?高性能PLL?：支持整数/分数分频模式，RMS抖动低至350 fs（整数模式）和1.7 ps（分数模式）。
• ?多输出配置?：4路差分输出（支持LVDS/LP-HCSL/LVCMOS），可生成5种独立频率（24 kHz–328.125 MHz）。
• ?低功耗设计?：典型功耗65 mA（4输出通道）。

?2. 关键功能?

• ?输入灵活性?：支持差分/单端时钟（10–200 MHz）或晶体输入（10–50 MHz）。
• ?输出特性?：
  • 支持PCIe Gen1-5时钟，带扩频调制（SSC）。
  • 可编程驱动强度与同步控制。
• ?配置方式?：通过I?C接口或GPIO引脚配置，内置EEPROM存储用户设置。

?3. 应用场景?

• ?汽车电子?：ADAS传感器融合、车载信息娱乐系统。
• ?数据中心/消费电子?：PCIe时钟、笔记本、测试设备等。

?4. 技术参数?

• ?封装?：24引脚VQFN（4 mm × 4 mm）。
• ?电源?：1.8 V/2.5 V/3.3 V ±5%多电压域设计。
• ?抖动性能?：
  • 整数模式：350 fs（典型值，差分输出）。
  • PCIe Gen3：475 fs（带SSC滤波）。

?5. 附加特性?

• ?频率微调?：支持10 ppb步进的数字控制振荡（DCO）模式。
• ?电源管理?：集成高PSRR设计，简化供电网络。

?文档结构?
包含详细引脚定义、电气特性（如ESD等级、热阻）、时序要求及典型应用电路图（如PCIe时钟树设计）。
