Texas Instruments TPSM8D6B24EVM-2V0电源模块评估模块 (EVM) 配置用于评估TPSM8D6B24的运行情况。TPSM8D6B24是一款4V至16V输入、双通道25A或单通道50A PmBus? 电源模块。输入电压范围为2.95 V至16 V，每个25 A输出的输出电压为1.8 V和3.32 V。Texas Instruments TPSM8D6B24支持通过PMBus接口进行编程和监控。

数据手册：*附件：Texas Instruments TPSM8D6B24EVM-2V0电源模块评估模块数据手册.pdf

特性

稳压1.8V和3.32V输出，高达25A直流输出电流（每个输出）
用于探测关键波形的便捷测试点
PMBus?连接器，可轻松连接TI USB适配器

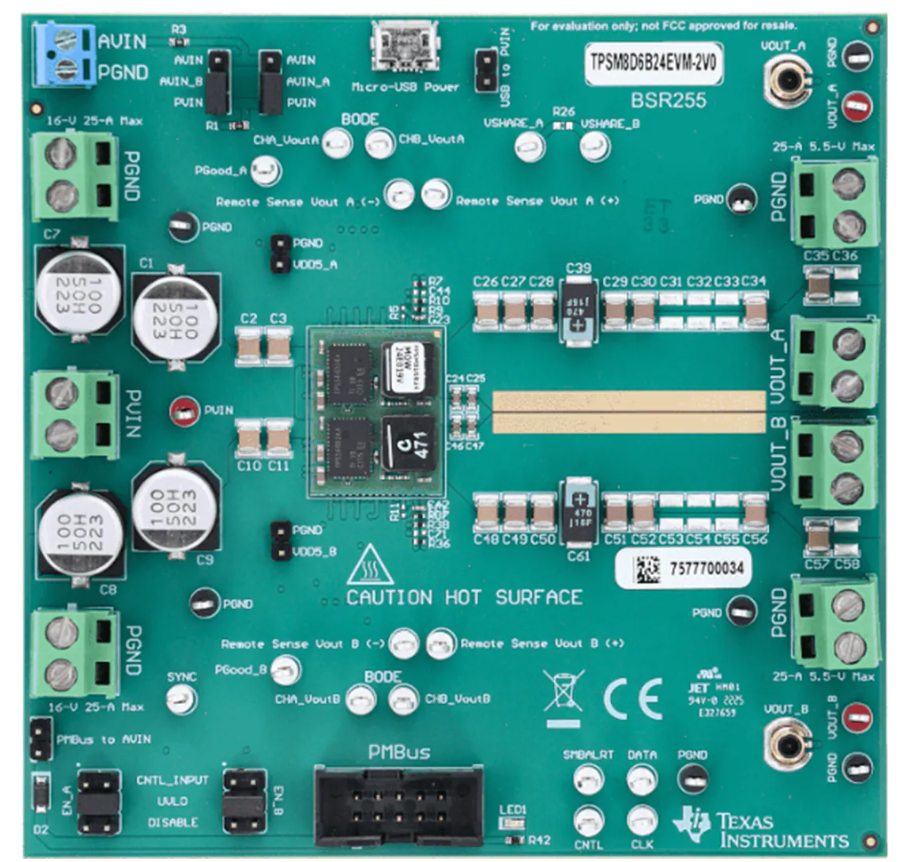

板布局

TPSM8D6B24EVM-2V0电源模块评估模块技术解析

一、产品概述与核心特性

?TPSM8D6B24EVM-2V0?是德州仪器(TI)推出的一款双输出降压转换器评估模块，基于TPSM8D6B24电源模块设计，具有以下显著特点：

?双路高电流输出?：支持1.8V和3.32V双路输出，每路最大25A连续电流
?宽输入电压范围?：4.5V至17V输入，适应多种电源场景
?智能控制接口?：集成PMBus?通信接口，支持数字配置与监控
?高效率设计?：采用D-CAP3?控制模式的同步降压架构
?热管理优化?：多层PCB设计配合散热焊盘

二、关键性能参数

在12V输入电压下的典型性能表现：

参数	测试条件	典型值	单位
输入电压范围	-	4.5-17	V
输出电压精度	全负载范围	±1%	-
输出纹波电压	满载25A	<10	mVpp
开关频率	可编程	550	kHz
过流保护阈值	每路输出	39	A
工作温度	双路满载	<100	°C

三、硬件架构设计

3.1 功率路径设计

?输入滤波网络?：
- 4×100μF铝电解电容(35V)组成初级滤波
- 8×22μF X6S陶瓷电容(1210封装)实现高频去耦
- 输入端子采用12AWG线径连接
?输出滤波网络?：
- 每路配置47μF X7R陶瓷电容×26颗
- 470μF聚合物钽电容提供大电流响应
- 远程电压检测点(TP5/TP17)

3.2 控制子系统

?PMBus接口?：
- 通过J2连接器支持TI USB-GPIO适配器
- 集成SMBALERT#故障报警机制
- 可配置的I?C地址(0x58默认)
?使能控制逻辑?：
- JP3/JP4选择UVLO/CNTL模式
- 3.5V典型欠压锁定阈值
- 可编程软启动(0.5-10ms)

四、典型应用场景

?数据中心设备?：
- 处理器核心电源
- DDR内存供电系统
- 采用均流技术支持多模块并联
?通信基础设施?：
- 基站射频单元供电
- 光模块电源管理
- -40°C至+125°C宽温工作
?工业控制系统?：
- PLC模块电源
- 运动控制器供电
- 符合EN 61000-4抗扰度标准

五、评估模块使用指南

5.1 基本连接方式

?电源连接?：
- 输入：T1端子(+极)、T2/T3端子(GND)
- 输出：T5(T7)端子(+极)、T6(T8)端子(GND)
- 建议使用AWG10及以上线径
?PMBus配置?：
- 安装Fusion Digital Power Designer软件
- 通过USB-GPIO适配器连接J2接口
- 支持实时监控VOUT/IOUT/TEMP等参数
