?TPS54872 数据手册全文总结

作为SWIFT?系列DC/DC稳压器的一员，TPS54872低输入电压高输出电流同步降压PWM转换器集成了所有必需的有源元件。在具有上述功能的基板上包括一个真正的高性能电压误差放大器，可在瞬态条件下实现最佳性能，并灵活选择输出滤波器 L 和 C 组件;欠压锁定电路，用于防止启动，直到输入电压达到 3.8 V;内部设置的慢速启动电路，以限制浪涌电流;以及指示有效作条件的状态输出。

该TPS54872采用热增强型 28 引脚 TSSOP （PWP） PowerPAD? 封装，无需笨重的散热器。TI 提供评估模块和 SWIFT 设计器软件工具，以帮助快速实现高性能电源设计，以满足紧迫的设备开发周期。
*附件：tps54872.pdf

特性

• 跟踪外部施加的基准电压
• 30m MOSFET 开关，可在 8A 连续输出源电流或灌电流下实现高效率
• 6% 至 90% V我输出跟踪范围
• 宽PWM频率：
  固定350 kHz或可调280 kHz至700 kHz
• 负载受峰值电流限制和热关断保护
• 集成解决方案可减少电路板面积和总成本
• 应用
  • DDR存储器终止电压
  • GTL和SSTL高速逻辑系列的有源端接
  • DAC控制的大电流输出级
  • 精密负载点电源

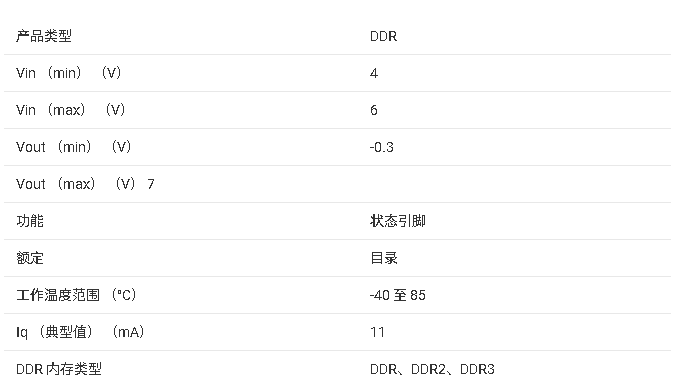

参数

?1. 产品概述?
TPS54872是德州仪器（TI）SWIFT?系列DC/DC稳压器成员，集成高性能同步降压PWM转换器，专为高输出电流（8A连续输出）、低输入电压（4V至6V）应用设计。核心特点包括：

• ?集成FET?：内置30mΩ MOSFET开关，支持源/吸电流操作。
• ?宽频PWM?：固定350kHz或可调280kHz-700kHz开关频率。
• ?保护功能?：峰值电流限制、热关断及欠压锁定（UVLO）。
• ?应用场景?：DDR内存终止电压、GTL/SSTL逻辑族主动终止、高精度负载点电源等。

?2. 关键特性?

• ?电压跟踪?：支持0.2V-1.75V外部参考电压输入，输出范围可调（6%-90% VI）。
• ?高效设计?：集成解决方案减少PCB面积和总成本，采用PowerPAD?封装（28引脚HTSSOP）。
• ?动态响应?：快速瞬态响应能力，适用于高电流阶跃场景（如2A至6A瞬态测试）。

?3. 电气参数?

• ?输入电压?：4V-6V（推荐），绝对最大值7V。
• ?效率?：典型值95%（5V输入，1.25V输出，700kHz）。
• ?热性能?：工作结温-40°C至125°C，热阻14.4°C/W（带焊料）。

?4. 功能模块详解?

• ?控制逻辑?：电压模式PWM控制，支持自适应死区时间。
• ?保护机制?：
  • ?电流限制?：周期逐限流（11A典型值），100ns前沿消隐。
  • ?热关断?：150°C触发，10°C滞后恢复。
• ?状态指示?：开漏STATUS引脚，异常时拉低（如UVLO或过热）。

?5. 应用设计指南?

• ?布局建议?：分离模拟/功率地，优化输入电容（10μF陶瓷）和BOOT电容（0.022-0.1μF）布局。
• ?补偿网络?：Type 3拓扑，推荐80kHz-125kHz闭环带宽。
• ?频率设置?：RT引脚接68kΩ-180kΩ电阻调整频率（公式：f ≈ 500kHz × 100kΩ/R）。

?6. 封装与订购?

• ?封装?：HTSSOP-28（PWP），带PowerPAD散热焊盘。
• ?型号?：TPS54872PWP（管装）、TPS54872PWPR（卷带）。

?7. 性能图表?
包含效率、负载/线性调整率、瞬态响应等曲线，验证器件在宽温（-40°C至125°C）及负载（0A-8A）下的稳定性。
