Texas Instruments LP877451Q1EVM评估模块经配置用于评估雷达MMIC用LP87745-Q1 PMIC的运行情况。LP87745-Q1满足各种汽车和工业雷达应用中AWR和IWR MMIC的电源管理要求。该器件具有三个降压直流/直流转换器、一个5V升压转换器和一个1.8V/3.3V LDO。TI LDO由升压供电，设计用于xWR和外设器件的IO电源。LP87745-Q1由SPI串行接口和通过促进信号进行控制。

数据手册：*附件：Texas Instruments LP877451Q1EVM评估模块数据手册.pdf

特性

评估LP877451A1RXVRQ1器件的特性和性能
板载宽VIN前置稳压器，通过12V电池电源为PMIC生成3.3V输入

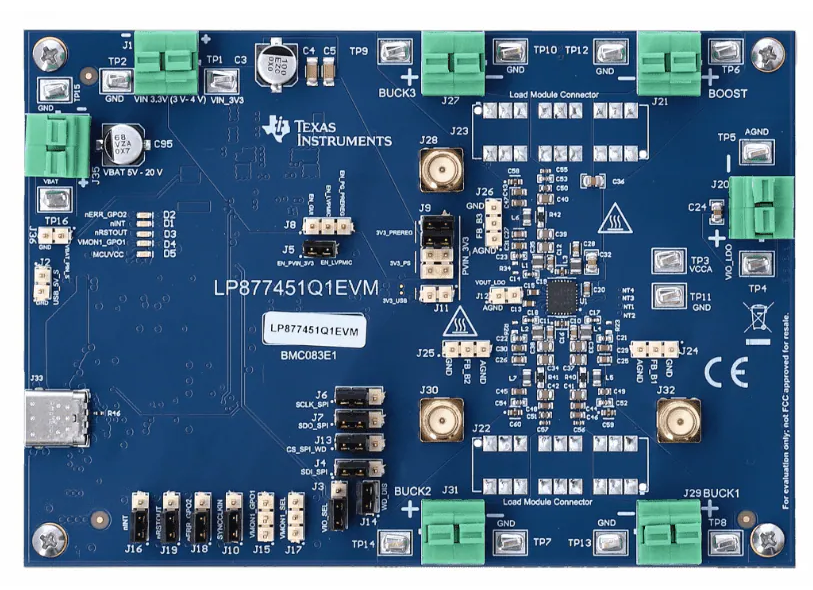

前视图

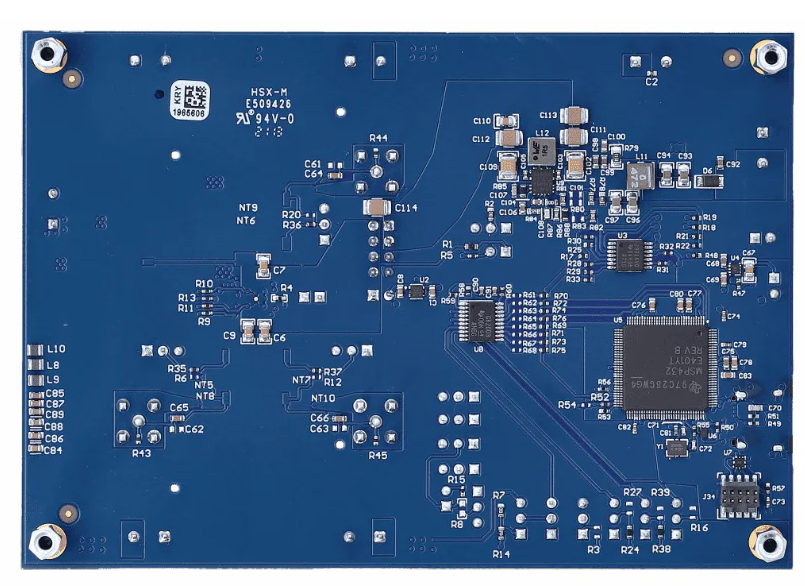

后视图

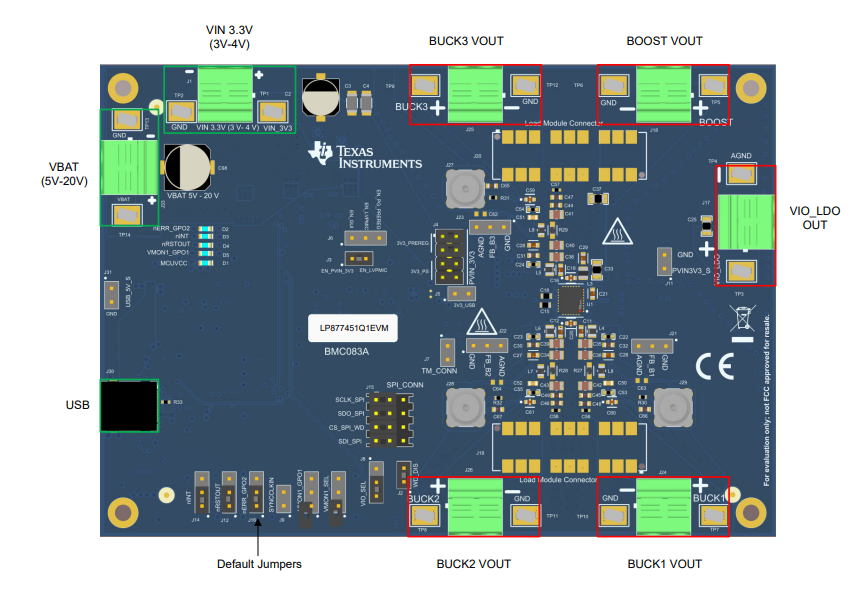

基本连接和默认跳线

LP877451Q1EVM评估模块技术解析：面向汽车雷达应用的高集成度电源管理解决方案

产品概述

LP877451Q1EVM评估模块是德州仪器(TI)针对汽车和工业雷达应用开发的一款先进电源管理评估平台，基于LP87745-Q1电源管理集成电路(PMIC)设计。该模块集成了三路降压DC/DC转换器、一路5V升压转换器和一路1.8V/3.3V LDO，专为满足AWR和IWR MMIC的电源需求而优化。

?核心特性?：

?多路高效电源输出?：3路3A降压转换器(1.8V/1.0V/1.2V)、1路300mA 5V升压转换器和1路150mA LDO(3.3V)
?宽输入电压范围?：3.04V至3.56V（PMIC供电范围），通过板载预调节器支持5V-20V VBAT输入
?低噪声设计?：支持4.4MHz/8.8MHz/17.6MHz可编程开关频率，实现LDO-free电源解决方案
?汽车级可靠性?：符合AEC-Q100标准，支持ASIL-C功能安全等级
?灵活控制接口?：SPI串行接口和使能信号双重控制机制

评估模块硬件设计

电源架构与连接选项

LP877451Q1EVM提供三种供电方式配置：

? VBAT输入（默认配置） ?：5V-20V通过J33端子输入，经板载预调节器转换为3.3V
?外部3.3V直接输入?：通过J1端子输入3.1V-3.5V电源
?USB供电?：通过Type-C接口(J30)输入5V电源

?关键跳线配置?：

J4：选择预调节器输出(3V3_PREREG)或外部3.3V电源(3V3_PS)
J5：启用USB供电路径(3V3_USB)
J3：控制PMIC使能信号路径

输出配置与负载能力

稳压器	输出电压	最大负载电流	输入电源要求
BUCK1	1.8V	3A	3.04V-3.56V
BUCK2	1.0V	3A	3.04V-3.56V
BUCK3	1.2V	3A	3.04V-3.56V
BOOST	5V	300mA	3.04V-3.56V
VIO_LDO	3.3V	150mA	5V(来自BOOST)

注意：同时满载时需监控PMIC结温不超过150°C

图形用户界面(GUI)与控制功能

TI提供的LP87745-Q1 GUI工具通过USB Type-C接口实现设备配置与监控：

?主要功能界面?：

?前端页面?：显示各稳压器状态、电压/电流实时监控
?配置页面?：解锁寄存器后，可调整输出电压、启动/关断延时、峰值电流限制等参数
?寄存器映射页面?：直接读写设备寄存器，支持高级调试

?SPI看门狗特性?：

问答(Q&A)模式实现系统故障检测
4位问题配合32位应答的分时验证机制
可配置的窗口时间和应答延迟参数
通过GUI可实时监控看门狗状态和错误事件

PCB设计与布局优化

评估模块采用6层PCB设计(2oz铜厚)，关键布局特点包括：

?层堆叠?：
- 顶层：主功率路径(短而宽)
- 第2/5层：完整地平面
- 第3/4层：分割的电源平面
- 底层：控制电路和反馈网络
?EMI抑制措施?：
- 集成双随机展频(DRSS)技术
- 优化的开关节点压摆率控制
- 输入旁路电容网络
- 专用SMA连接器(J27-J29)用于噪声测量
?热管理?：
- 大尺寸铜箔区域辅助散热
- 关键元件布局考虑热耦合效应
- 建议监控PVIN3V3_S(J11)等测试点温度
