2×15W并内置DSP高保真双通道立体声数字功放芯片-NTP8810A

DSP高保真数字功放的工作原理融合了数字信号处理与功率放大技术，通过多级处理实现高保真音质。

核心处理流程：

数字信号处理?：车载主机输出的原始音频信号通过高电平/RCA接口或光纤输入到DSP芯片，进行分频管理、延时校正、EQ调校和相位对齐。例如，将全频音乐拆分为高/中/低音，调整各声道的时间差，增强薄弱频段并削弱刺耳频段。

模拟信号转换?：预处理后的音频信号与反馈信号结合，通过误差放大器生成PWM信号，再经驱动器预放大并插入死区时间，避免功率损耗。

功率放大输出?：开关电源将市电转化为高压直流电，经DC/DC变换器输出稳定低压直流电，驱动喇叭振膜振动发声。 ?

数字功放芯片-NTP8810A

高保真关键技术：

低失真设计?：通过三角波发生器生成高线性度信号，结合比较器生成精准的PWM信号，确保输出波形接近理想状态。

动态范围优化?：支持大音量与低音量同时表现，例如古典音乐需120分贝动态范围，通过24位DAC和低噪声放大器实现。

频率响应控制?：匹配电路设计避免高频衰减，确保20Hz至20kHz范围内声压均匀，实现"盆景"到"立体声场"的转换。

由工采网代理的NTP8810A是由韩国NF（耐福）推出的一款双通道立体声数字功放芯片，内置DSP和多功能数字音频信号处理功能；是高性能、高保真功率驱动集成全数字音频放大器。NTP8810A的工作电源电压范围为4.5V～20V，支持2CH立体声输出（15W x 2 BTL @18V, 8Ω），封装采用SAW QFN5X5mm。它具有混频器和双四路滤波器，可实现基本的音频信号处理功能，如扩音器响应补偿和参数均衡。

与市面上大多数功放相比，NTP8810A具备更高的音频信号处理能力；它按照24Bit，96KHz的音频信号处理，满足HI-Res音频系统的要求，能更好地还原逼真的音质。所有功能都可以通过I2C主机由内部寄存器值控制接口总线进行控制。

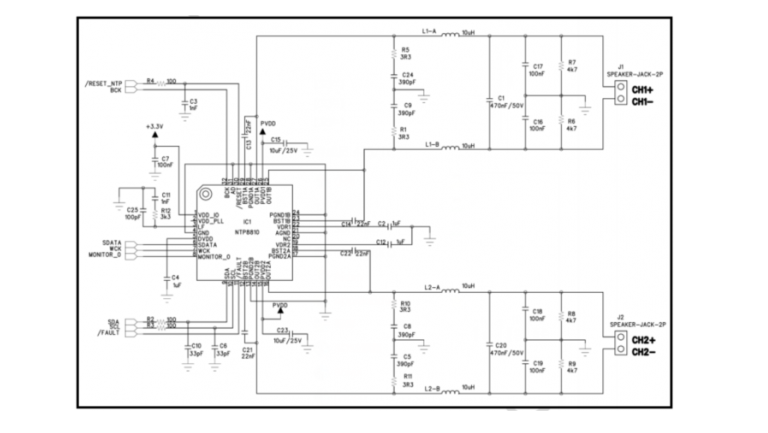

应用电路图：

应用电路图

音频功放芯片 - NTP8810A特性描述：

2通道立体声输出（15W x 2 BTL @18V, 8Ω）

SDATA Generator (I2S输出)

宽工作电源电压范围(4.5V ~ 20V)

浮点运算

28个可编程双四分量滤波器

扬声器补偿

低通滤波器，高通滤波器，直流切断

参量均衡器

100分贝动态范围

2波段动态范围控制

保护电路：过流保护（OCP），超过温度保护（OTP），低压保护（UVP）

DRC控制和PEQ调试

此外，NTP8810A还具备多段智能均衡器，比同类产品拥有更多可设置的PEQ点；它采用浮点运算方式，在设定PEQ点上比整数运算的功放更精准，适用于广泛的应用领域，包括视频、音频和电器等行业。

在国内越来越多的音箱领域中采用韩国NF的音频数字功放芯片；可广泛应用于家庭影院、KTV、AI智能音箱等等场所；多款不同功率型号可选；并提供原厂技术支持；联系“在线客服”可获取相关PDF规格书、询价单，申请样品等。
