内置DSP数字闭环功放芯片NTP8849 Pin?to?Pin替代TI的TAS5805

数字功放芯片 - NTP8849在家庭影院中有突出表现，是一款单片全数字芯片，拥有高性能高保真全数字PWM调制器和大功率，全数字闭环拓扑的功率舞台提供了详细的系统稳定性即使在PVDD在波动，同时带有闭环反馈的功能，与开环芯片不同的是，NTP8849可以在系统设计中有效的抑制谐波信号的比例，是一颗具有强大性能的全数字Class-D闭环功放；可以实现多阶谐波的抑制，以及应对电源不稳的情况下稳定输出，在许多知名品牌高端机型上都有选用，远超出绝大部分音频产品的性能需求。

NTP8849是一颗高性能内置DSP的数字功放IC；工作电压从8V到28V；提供2 x 20不带散热器的立体声模式；接收数字串行音频数据采样频率为32kHz，44.1kHz, 48kHz和96kHz。此外，NTP8849集成了多功能数字音频信号处理功能，高性能，高保真全数字PWM调制器和大功率全桥MOSFET功率阶段。

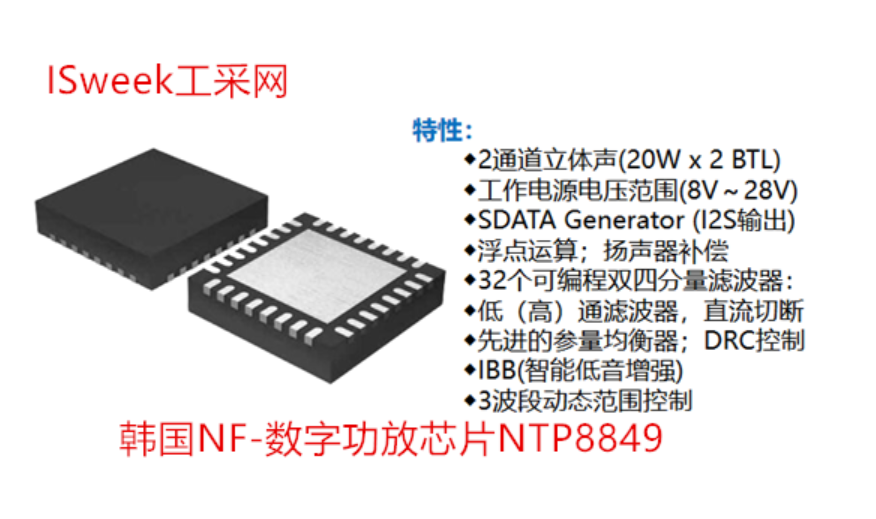

数字功放芯片 - NTP8849

NTP8849和TAS5805在性能方面的比较：

1、NTP8849拥有60W较大输出功率（THD＜1％）支持4欧扬声器；输出效率90％以上

2、NTP8849采用新型PWM脉宽调制架构，根据信号大小动态调整脉宽，在保证音频性能前提下，降低静态功耗，提高效率。

3、Multi DRC＋POST DRC＋RS DRC 功率控制，高效防止破音；NTP8849支持32bit的左右声道的数据，支持做高保真应用，而市场上不少产品仅能支持到24bit。

4、APEQ专利技术，较大限度释放箱体音效。低于1％的失真，高于95db的信噪比，不额外产生噪音。

NTP8849是韩国NF的一款旗舰功放芯片，拥有与TAS5805一样的96KHz处理器架构，同时带有闭环反馈的功能，与开环芯片不同的是，NTP8849可以在系统设计中有效的抑制谐波信号的比例，是一颗具有强大性能的全数字Class-D闭环功放；可以实现多阶谐波的抑制，以及应对电源不稳的情况下稳定输出，在许多知名品牌高端机型上都有选用，远超出绝大部分音频产品的性能需求。

如下图：

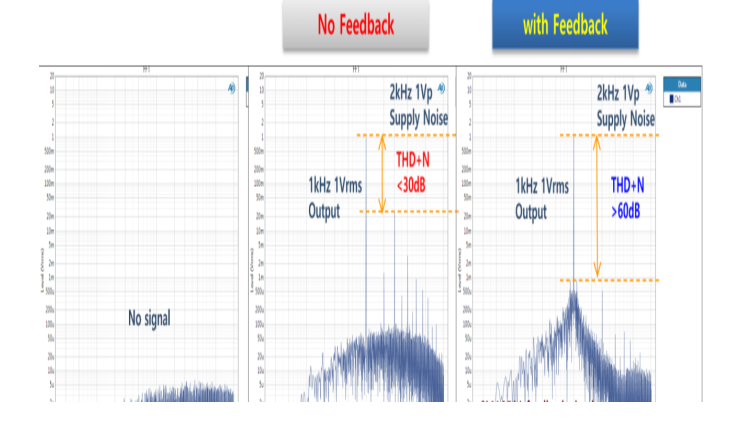

对比图

（1）左边是功放芯片正常工作没信号输入功放的白噪声；

（2）中间是在播放1KHz正弦波信号的时候,关掉闭环功能的THD+N测试，清楚看到有效信号与谐波信号的比例大概30dB；

（3）右边是打开闭环功能之后，信号与谐波信号的抑制比例达到60dB（翻一倍）；

音频功放芯片 - NTP8849主要特性描述：

拥有60W输出功率（THD<1%）

支持4欧扬声器，输出效率85％以上

MuLti DRC+Post DRC+RS DRC 功率控制，高效防止破音

APEQ专利技术，大限度释放箱体音效

低于1%的失真，高于95db的信噪比，不额外产生噪音。

2通道立体声(20W x 2 BTL)

宽工作电源电压范围(8V ~ 28V)

SDATA Generator (I2S输出)

浮点运算

32个可编程双四分量滤波器：

扬声器补偿

低通滤波器，高通滤波器，直流切断

参量均衡器

IBB(智能低音增强)

3波段动态范围控制

DRC控制

音量控制

保护电路：(OCP(过流保护)OTP(超过温度保护)UVP(低压保护)BQ/DRC验校

Vol/软静音/功率计/NS降噪智能PWM开关打开/关闭；效率高

直流保护：直流减少过滤器；数字反馈功率级

工采网为您提供高品质音频功放芯片，提供全程技术支持； 想要了解更多功放芯片相关内容如datasheet、报价、申请样片等等可联系客服。
