Texas Instruments TPS61376EVM-NSYNC转换器评估模块 (EVM) 帮助在不同输入电压、输出电压和负载条件下评估TPS61376的行为和性能。TPS61376是一款高压非同步升压转换器，集成25V、4.5A开关，工作输入电压范围为2.9V至25V。通过在VP和SW引脚之间以非同步配置连接高侧N通道FET，可实现负载断开和输入直流电流限制功能。Texas Instruments TPS61376EVM-NSYNC优化用于5V输入电压和12V输出电压应用。反馈分频器和补偿网络可针对其他应用条件进行修改。

数据手册：*附件：Texas Instruments TPS61376EVM-NSYNC转换器评估模块数据手册.pdf

特性

• 输入电压范围：2.9V至25V
• 该器件的输出电压范围高达25V
• 可编程输入直流电流限制高达3A
• 电感器峰值电流限制高达4.5A
• ^I2C^接口

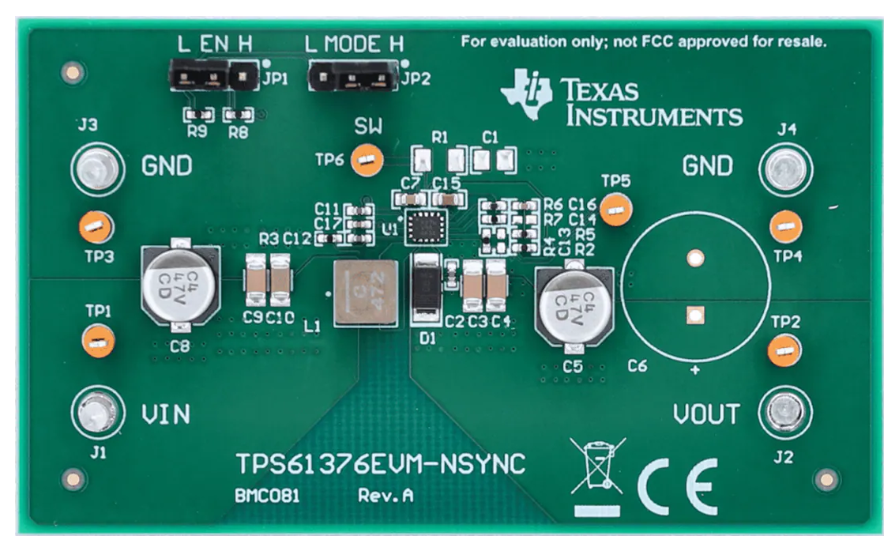

板布局

德州仪器TPS61376EVM-NSYNC升压转换器评估模块技术解析

一、产品核心特性与应用场景

TPS61376EVM是德州仪器(TI)推出的一款高压非同步升压转换器评估模块，具有以下突出特性：

• ?宽输入范围?：3V至8V输入电压，12V固定输出电压
• ?高集成度?：
  • 集成1200kHz开关频率控制器
  • 内置输入电流限制(0.75A/3A可选)
  • 输出过压保护功能
• ?智能保护机制?：
  • 打嗝模式过流保护
  • 负载断开功能
  • 热关断保护
• ?评估便利性?：
  • 通过跳线配置使能/禁用状态(JP1)
  • 电流限制范围选择(JP2)
  • 6个测试点用于波形测量

该评估模块特别适用于需要高压升压转换的便携式设备、工业传感器和汽车电子应用。

二、关键性能参数

三、评估板硬件设计详解

1. 电源架构设计

• ?输入滤波?：47μF铝电解电容(C8) + 10μF陶瓷电容(C9,C10)
• ?功率转换级?：
  • 4.7μH功率电感(L1，XEL5050-472MEC)
  • 60V/3A肖特基二极管(D1，PMEG6030EVPX)
• ?输出滤波?：1000μF铝电解电容(C6) + 47μF陶瓷电容(C5)

2. 关键外设电路

• ?反馈网络?：
  • 80.6kΩ(R7) + 14.3kΩ(R6)分压电阻
  • 3300pF补偿电容(C16)
• ?电流检测?：2.2Ω电流检测电阻(R1)
• ?使能控制?：100kΩ上拉电阻(R8,R9)

四、典型测试配置指南

1. 基本连接方式

1. 输入电源连接J1(正极)和J3(负极)
2. 负载连接J2(正极)和J4(负极)
3. 配置JP1：
   • EN-H：使能器件
   • EN-L：禁用器件
4. 配置JP2：
   • ISEL-H：3A电流限制
   • ISEL-L：0.75A电流限制

2. 效率测量点

• TP1/TP3：输入电压正/负检测点
• TP2/TP4：输出电压正/负检测点
• TP6：开关节点波形测试点

五、布局设计与优化建议

1. PCB堆叠结构

• 4层板设计(1oz铜厚)
• 顶层：所有元件布局
• 内层1：完整地平面
• 内层2：电源布线
• 底层：辅助布线层

2. 热管理要点

• 功率电感L1周围预留散热空间
• 输入/输出大电流路径使用≥2mm宽走线
• 关键热源点添加thermal via阵列

六、定制化修改指南

1. ?输出电压调整?：
   • 修改R6/R7反馈电阻值
   • 公式：VOUT = 0.8V × (1 + R7/R6)
2. ?动态响应优化?：
   • 调整C16补偿电容值(默认3300pF)
   • 可并联C13(15pF)改善高频响应
3. ?输入电容选择?：
   • 评估板使用47μF铝电解电容(C8)
   • 实际应用可移除或替换为陶瓷电容
