Texas Instruments TPS61377EVM评估模块设计用于评估TPS61377，后者是一种提供高效率的高压同步升压式转换器。该TPS61377转换器具有2.9V至23V的宽输入电压范围，输出电压高达25V，具有6A开关电流能力。TPS61377EVM评估模块专为9V至16V输入电压和24V输出电压应用而设计。该评估模块在12V VIN 、 24V VOUT 和1.5A IOUT 条件下提供高达96% 效率，此外，该模块还具有70μA的静态电流。

数据手册：*附件：Texas Instruments TPS61377EVM 驱动评估模块数据手册.pdf

特性

• 评估高压TPS61377同步升压式转换器
• 9 V 到 16 V 的输入电压范围
• 1.5A输出电流（VIN > 9V至VOUT = 24 V）
• 当VIN = 12V至VOUT = 24V且IOUT = 1.5A时，效率高达96%
• 典型静态电流：70 μA
• 可编程峰值电流限制：1.5A至6A
• 可选的自动PFM和强制PWM模式
• 输出过压保护

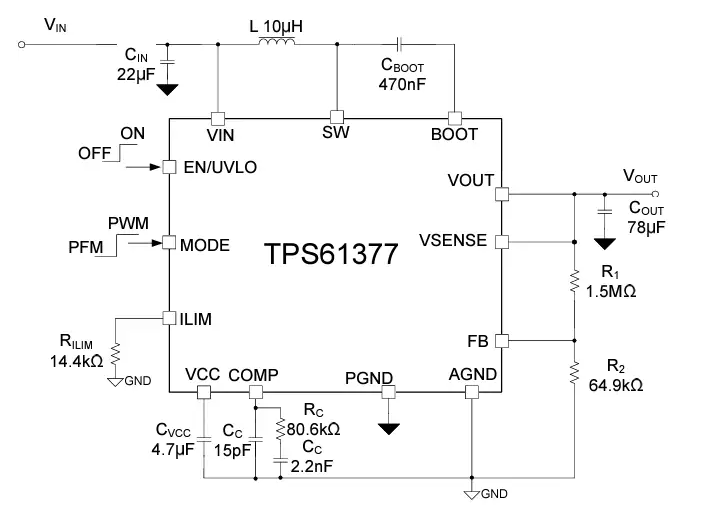

原理图

TPS61377高电压同步升压转换器评估模块技术解析

一、核心特性

• 高效率：在VIN=12V至VOUT=24V、IOUT=1.5A条件下效率高达96%
• 超低静态电流：典型值仅70μA
• 可编程峰值电流限制：1.5A至6A可调
• 可选工作模式：自动PFM模式和强制PWM模式
• 集成输出过压保护功能

二、评估模块技术细节

1. 硬件配置

TPS61377EVM默认配置为9V至16V输入电压、24V输出电压应用场景：

• ?输入电容?：47μF/35V铝电解电容(C8)
• ?输出电容?：47μF/35V铝电解电容(C6)
• ?功率电感?：10μH屏蔽复合电感(L1)
• ?反馈网络?：R4(1.50MΩ)与R5(64.9kΩ)组成分压器

2. 关键性能参数

在25°C环境温度下的典型性能：

• ?输入电压范围?：9-16V
• ?输出电压?：24V±1%
• ?开关频率?：650kHz(默认)
• ?峰值电流限制?：
  • RLIM=14.4kΩ时：6A
  • RLIM=57.6kΩ时：1.5A

3. 工作模式控制

通过跳线J6选择工作模式：

• ?强制PWM模式?：MODE接高电平(H)
• ?自动PFM模式?：MODE接低电平(L)

三、典型应用设计指南

1. 电路修改建议

• ?输出电压调整?：修改R4/R5分压电阻比值
  VOUT = 0.8V × (1 + R4/R5)
• ?电流限制设置?：调整RLIM电阻(R6)
  ILIM = 10μA × (57.6kΩ/RLIM)

2. 测试点功能

• TP5：用于测量波特图
• TP6(SW)：测量开关节点波形
• TP1-TP4：输入/输出正负检测点(效率测量)

3. 布局注意事项

• 采用4层PCB设计(2oz铜厚)
• 功率路径使用宽走线(顶层和内层1)
• 敏感模拟地(AGND)与功率地(PGND)单点连接
