Texas Instruments bq25638EVM充电器评估模块 (EVM) 是一套完整的评估系统，用于评估bq25638 IC。bq25638是一款降压型单节电池充电器，输入范围为3.9V至18V，具有NVDC电源路径管理功能。Texas Instruments bq25638EVM的最大输入电压为18V，最大充电电流为5A。

数据手册：*附件：Texas Instruments bq25638EVM充电器评估模块 (EVM)数据手册.pdf

特性

• 窄VDC（NVDC）电源路径管理，用于为系统供电、为电池充电
• 支持I^2^C通信，用于系统配置和状态报告
• 提供关键信号测试点，以供测试之用
• 跳线方便配置
• 一键式唤醒和复位输入，计时器可调
• 充电状态（STAT）和电源正常（PG）LED，用于充电监控

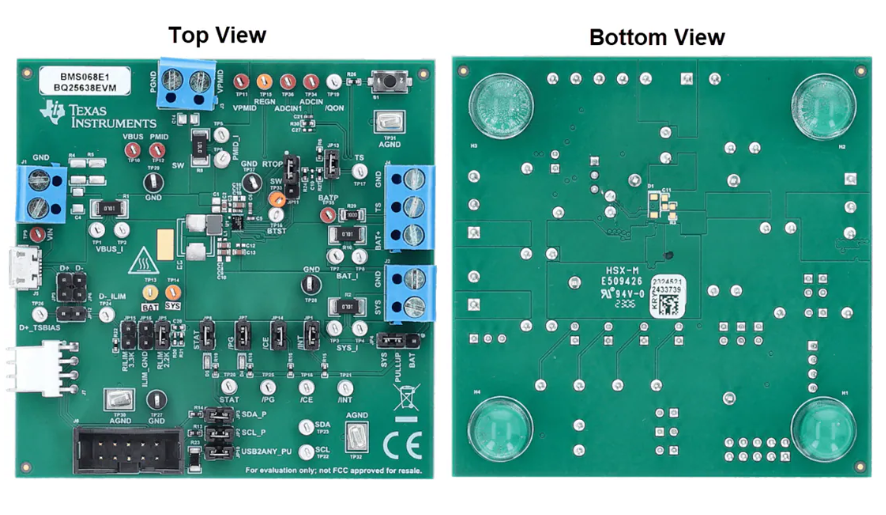

板布局

BQ25638EVM 高效单节电池充电评估模块技术解析

一、产品核心特性

BQ25638EVM是德州仪器(TI)推出的基于BQ25638 IC的完整评估系统，具有以下突出特点：

?关键电气参数?：

• ?宽输入电压范围?：3.9V至18V（VBUS）
• ?大电流充电能力?：最大5A充电电流
• ?NVDC电源路径管理?：支持系统供电与电池充电并行管理
• ?超低静态电流?：典型值16?A（双通道工作模式）

?创新功能设计?：

• 集成I2C通信接口，支持系统配置和状态报告
• 可配置OTG升压输出（反向供电模式）
• 内置12位ADC用于精确监控
• 多重保护机制：过压/欠压/过流/过热保护

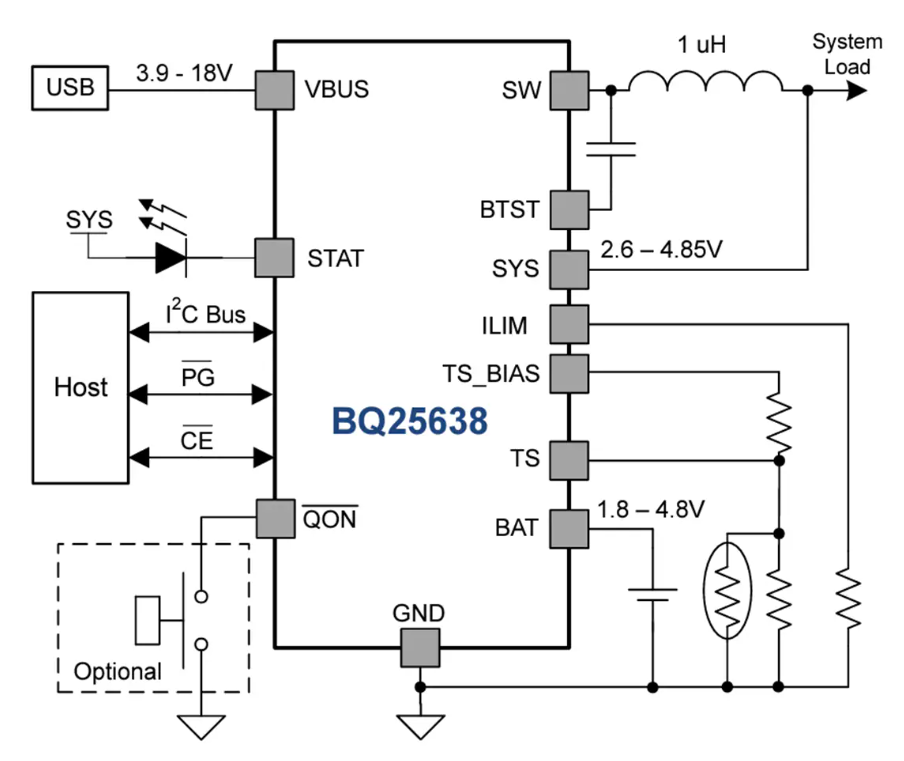

二、硬件架构解析

1. 电源管理系统

• ?输入接口?：
  • VBUS主输入：3.9-18V DC（通过J1连接器）
  • 备用USB输入：5V/500mA（通过Micro-B接口）
• ?输出配置?：
  • SYS输出：3.65V典型值（最大5A）
  • BAT输出：单节锂电（0-4.8V）
  • VPMID输出：OTG模式5.04V调节

2. 关键功能模块

3. 保护机制

• 输入欠压锁定(UVLO)
• 热关断保护(150°C)
• 电池温度监控(通过TS引脚)
• 可编程输入电流限制(IINDPM)

三、典型应用场景

1. 消费电子领域

• 智能手机/平板电脑快速充电
• 游戏外设电源管理
• 便携式医疗设备充电系统

2. 工业应用

• IP摄像机不间断供电
• 电子支付终端(EPOS)
• 物联网边缘设备

3. 开发验证

• 电源路径管理算法验证
• 充电曲线优化测试
• 系统级功耗分析

四、快速开发指南

1. 硬件配置步骤

1. 连接12V电源至J1 VBUS接口
2. 配置关键跳线：
   • JP13：TS正常模式（安装分流器）
   • JP4：选择SYS作为上拉电源
3. 连接EV2400接口板至J5端口

2. 软件调试流程

1. 安装BQStudio开发环境
2. 加载BQ25638 BQZ配置文件
3. 关键参数配置：
   • 充电电流：0.5-5A可调
   • 输入电流限制：3.2A最大值
   • OTG输出电压：默认5.04V
4. 实时监控充电状态参数

五、设计参考数据

1. 性能测试结果

2. PCB布局建议

• ?功率回路设计?：
  • 输入电容尽量靠近PMID引脚
  • SW节点铜面积最小化
• ?热管理?：
  • 使用2oz铜厚PCB
  • 关键发热元件布局在通风路径
• ?信号完整性?：
  • 敏感信号远离高频开关节点
  • 采用星型接地拓扑
