Texas Instruments bq25756EVM控制器评估模块 (EVM) 是用于bq25756的完整评估系统。bq25756是一款降压-升压电池充电控制器，具有4.2V至70V宽输入范围和双向功能。Texas Instruments bq25756EVM的最大输入和输出为55V，最大充电电流为10A。

数据手册：*附件：Texas Instruments bq25756EVM控制器评估模块数据手册.pdf

特性

• 同步开关模式降压-升压充电器，用于1节至14节电池配置，支持20A充电，具有10mA分辨率
• 内置MPPT，可最大限度地提高太阳能电池板阵列的功耗
• 宽输入和输出电压范围
• 从电池（反向模式）输出4V至60V上电
• 包括电感器自动检测，以优化电路性能
• 此电路设计已经过测试并包含GUI和用户指南

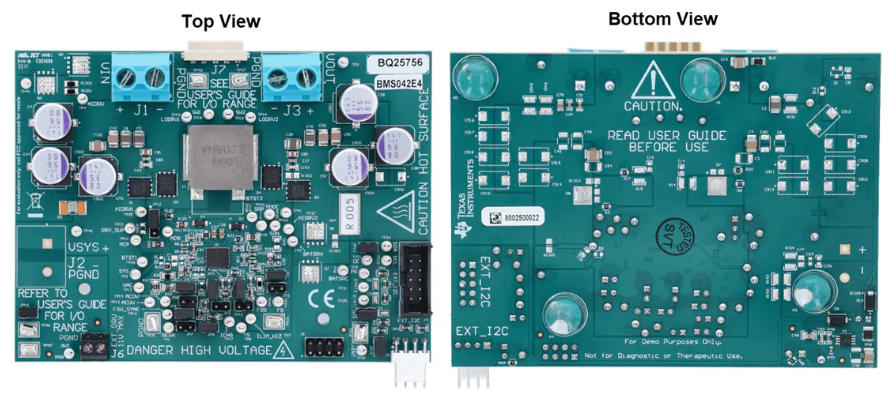

板布局

BQ25756EVM控制器评估模块技术解析与应用指南

一、产品概述

BQ25756EVM是德州仪器(TI)推出的评估模块，用于评估BQ25756芯片性能。该芯片是一款支持4.2V-70V宽输入范围的升降压电池充电控制器，具有以下核心特性：

• ?宽电压范围?：输入4.2V-55V，输出最高55V（评估模块限制）
• ?大电流能力?：支持最大10A充电电流
• ?双向功能?：支持从电池反向供电
• ?多协议支持?：兼容USB-PD扩展功率范围(EPR)标准

二、硬件架构分析

1. 电源拓扑结构

采用同步升降压DC/DC架构，集成：

• 四组功率MOSFET驱动电路（SIR680LDP）
• 可调开关频率200kHz-600kHz
• 可选外部时钟同步功能

2. 关键接口设计

• ?电源接口?：
  • J1(VIN)：输入正极端子
  • J3(VBAT)：电池连接端子
• ?通信接口?：
  • J4(EXT_I2C)：USB2ANY连接口
  • J5(I2C)：EV2400连接口
• ?控制信号?：
  • /CE：使能控制引脚
  • /INT：中断输出引脚

3. 保护电路

• 输入过压/欠压保护(ACOV/ACUV)
• 输出过流保护
• 热折返保护
• 看门狗定时器

三、典型配置参数

1. 默认硬件设置

2. 跳线配置指南

四、评估系统搭建

1. 必要设备

• 电源：40V/8A直流电源
• 负载：四象限电源或电子负载
• 测量设备：6台数字万用表
• 通信适配器：EV2400或USB2ANY

2. 软件配置流程

? 使用BQSTUDIO(EV2400) ?：

1. 安装Battery Management Studio
2. 下载BQ25756.bqz配置文件
3. 连接EV2400至J5接口
4. 启动软件并选择Charger模式

? 使用TI Charger GUI(USB2ANY) ?：

1. 连接USB2ANY至J4接口
2. 访问TI Charger GUI在线工具
3. 选择BQ25756设备
4. 配置寄存器参数

五、设计文件参考

1. PCB关键参数

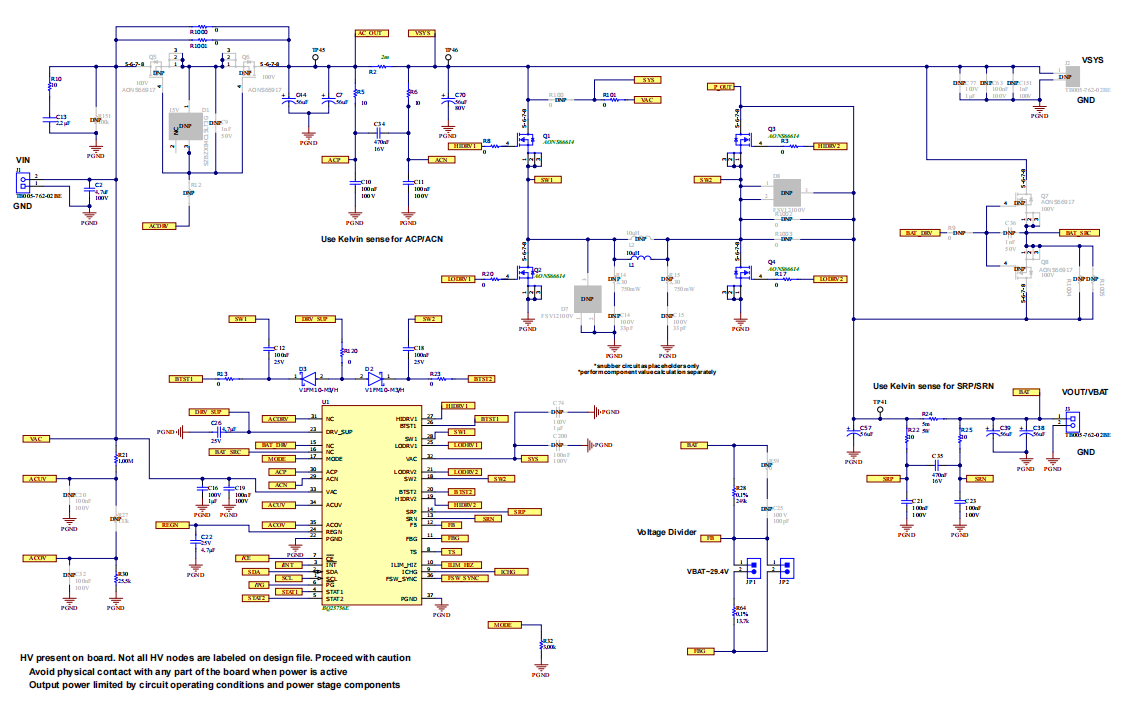

2. 典型外围电路设计

• ?输入滤波?：4.7μF陶瓷电容+10μF聚合物电容
• ?输出滤波?：56μF低ESR聚合物电容
• ?栅极驱动?：4.7μF去耦电容
• ?电流检测?：5mΩ/1%精度电阻

六、安全注意事项

1. ?高压警告?：
   • 所有端子在高电压下均视为带电危险
   • 建议使用隔离测试设备
   • 断电后需放电储能元件
2. ?热管理?：
   • 功率级输出电流>5A时建议监控温度
   • 最大允许环境温度25°C(持续满功率)
3. ?接口隔离?：
   • 数字接口未隔离，建议增加数字隔离器
   • 避免同时接触PC和评估板

七、应用场景

1. ?USB-PD扩展功率应用?：
   • 支持240W功率传输
   • 兼容最新EPR标准
2. ?多节电池充电系统?：
   • 2-13节Li-Ion电池组
   • 2-14节LiFePO4电池组
3. ?工业电源系统?：
   • 宽输入电压适配
   • 太阳能MPPT功能

该评估模块为开发人员提供了完整的测试平台，配合TI提供的软件工具可快速验证BQ25756在各种应用场景下的性能表现。特别需要注意的是高压操作时的安全防护措施，确保评估过程安全可靠。
