BQ25628/BQ25629评估模块技术解析与应用指南

Texas Instruments bq25628EVM和bq25629EVM评估模块有助于评估bq25629和bq25629输入I?C控制单节 (1S) NVDC充电器。bq25628EVM和bq25629EVM评估模块设有螺钉接线端子，用于连接外部电源。TI bq25628EVM和bq25629EVM为EV2400或USB2ANY接口板控制器提供连接。

数据手册：*附件：Texas Instruments bq25628EVM和bq25629EVM评估模块数据手册.pdf

特性

• 用于BQ25628或BQ25629器件的评估模块
• 接线端子中设有螺钉，用于连接外部电源、负载模拟器、电池模拟器、热敏电阻器或实际电池组
• USB mini连接器，用于连接USB电源，并使用D+和D-线路设置充电器的输入电流限制
• 连接可选的EV2400接口板控制器
• 用于关键电压信号和10mΩ串联电阻器的测试点，可轻松测量输入、系统或电池电流

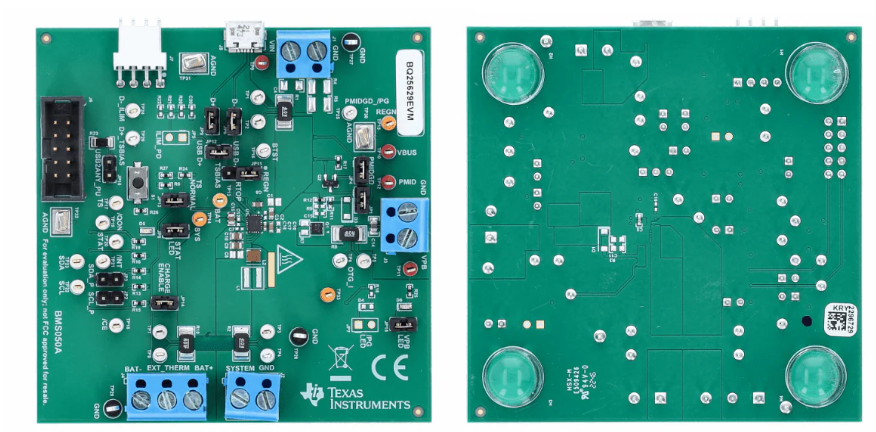

PCB布局

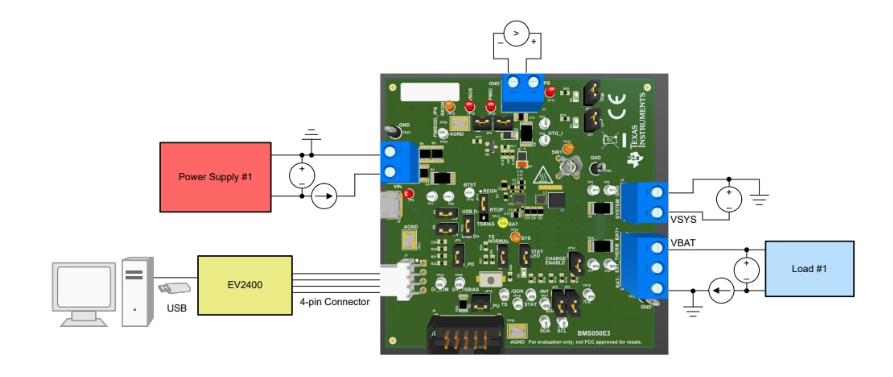

测试设置

BQ25628/BQ25629评估模块技术解析与应用指南?

?一、产品概述?
Texas Instruments推出的BQ25628/BQ25629评估模块（EVM）是专为单节电池充电管理设计的开发平台，支持NVDC（窄压直流）电源路径管理、I2C通信控制及OTG（On-The-Go）反向升压输出功能。两款器件均采用集成ADC设计，适用于便携式设备、IoT终端等需高效充电与电源管理的场景。模块型号BMS050兼容BQ25628EVM和BQ25629EVM，硬件设计高度一致，仅通过跳线配置区分功能差异。

?二、核心特性?

1. ?NVDC电源路径管理?
   • 支持系统负载与电池充电的动态优先级分配，确保系统在低电量时仍可优先供电。
   • 输入电压范围3.9V至18V，兼容USB Type-C、适配器等多种电源输入。
2. ?I2C可编程控制?
   • 通过EV2400或USB2ANY接口板实现实时参数配置（如充电电流、电压阈值）。
   • 内置状态寄存器可监控充电状态、故障报警等信息。
3. ?OTG反向升压功能?
   • 支持5V/1.2A输出，可为外设供电，适用于移动电源应用。
   • 通过VPB引脚状态LED直观显示升压模式激活状态。
4. ?硬件设计亮点?
   • 提供测试点覆盖关键信号（VBUS、BAT、SYS等），便于调试。
   • 跳线配置灵活，支持快速切换工作模式（如D+/D-检测模拟）。

?三、评估模块使用指南?
?1. 硬件配置?

• ?电源与负载连接?
  • 输入电源：5V/3A直流电源接入J1（VIN/GND）。
  • 电池模拟：4象限电源或电子负载接J4（BAT/GND），电压范围0-4.8V。
• ?跳线设置?
  • 参考手册Table 1-3配置JP1-JP15，例如：
    • JP6（D-连接）需根据BQ25628/9型号选择安装。
    • JP13（TS分压）需短接以模拟25℃电池环境。

?2. 软件工具链?

• ?BQStudio配置步骤?
  1. 安装BQStudio并加载对应器件配置文件（.bqz）。
  2. 选择“Charger”设备类型，连接EV2400接口板至J6/J7。
  3. 通过Field View调整参数（如充电电流、输入限流）。

?3. 典型测试流程?

• ?充电模式验证?
  • 输入5V时，SYS输出电压应为3.7V±0.2V，电池电流按设定值调节（如480mA±100mA）。
• ?升压模式验证?
  • 断开输入电源，电池端加载3.7V，启用OTG后测量VPB引脚输出5.04V±25mV。

?四、PCB设计建议?

1. ?布局优先级?
   • 优先放置PMID电容（靠近PMID引脚），缩短高频电流回路。
   • SYS输出电容需通过多via连接至地层，减少开关噪声。
2. ?热管理?
   • 功率器件（如电感、MOSFET）需预留散热区域，参考EVM内部层布局（图4-2至4-4）。

?五、应用场景扩展?

• ?快速充电适配器?：利用I2C动态调整充电参数，兼容QC/PD协议。
• ?低功耗设备?：NVDC架构优化轻载效率，延长待机时间。
